تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 3.2 بوصة | القرار: | 240 × 320 |
|---|---|---|---|
| اتجاه الرؤية: | 00:00 | واجهة: | 4 خطوط SPI |
| البعد المخطط: | 54.0 (عرض) × 77.4 (ارتفاع) × 2.4 (ارتفاع) (مم) | المنطقة النشطة: | 48.60 ((W) x64.80 (H) (ملم) |
| الرقم السري: | 18 دبوس | الاتصال: | إغلاق FPC |
| إضاءة السطح: | 350 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 3.2 بوصة SPI TFT شاشة LCD,شاشة LCD TFT ذات 18 دبوسًا,240*320 بكسل شاشة TFT LCD,18 Pin TFT LCD Display,240*320 Pixels TFT LCD Display |
||
مقدمة المنتج
شاشة SPI TFT مقاس 3.2 بوصة هي شاشة LCD TFT ملونة مع واجهة SPI مصفوفة بـ 240 × 320 نقطة ، وتتميز بعرض ملون غني وذات دقة عالية ، مما يوفر للمستخدمين تجربة بصرية واضحة.مناسبة لمختلف سيناريوهات التطبيق، مثل المعدات الصناعية، أدوات الكشف المحمولة، أجهزة التجميل، المنازل الذكية، والإلكترونيات الاستهلاكية.
هذه الوحدة SPI TFT SFTO320JY-7178AN البالغة 3.2 بوصة تحتوي على وحدة تشغيل متكاملة ST7789V مدمجة ؛ وهي تدعم واجهة SPI ذات 4 أسلاك ولديها نطاق جهد إمدادات الطاقة (VDD) من 2.8V إلى 3.3V.يمكن أن تعمل في درجات حرارة تتراوح من -20 °C إلى +70 °C، مع نطاق درجة حرارة التخزين من -30 °C إلى +80 °C.
على أساس هذا المنتج SPI TFT 3.2 بوصة، توفر Saef Technology حلول مخصصة متباينة، بما في ذلك على سبيل المثال لا الحصر:
تخصيص الضوء الخلفي: ضبط نوع و سطوع الضوء الخلفي وفقًا لمتطلبات المنتج.
تخصيص الواجهة: تغيير هيكل واجهة كابل شاشة LCD للتكيف مع منصات الأجهزة المحددة.
دمج الشاشة اللمسية: تتوفر شاشات لمس مقاومة أو سعة اختيارية لتعزيز تجربة تفاعل المستخدم.
الخصائص
| المنتج: | 3.2" بوصة TFT شاشة LCD |
| رقم الطراز | SFTO320JY-7178AN |
| القرار: | 240×320 |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| واجهة: | 4 خطوط SPI |
| مقاس المخطط: | 54.0 ((W) x77.4 ((H) x2.4 ((T) ((mm) |
| المنطقة النشطة: | 48.60 ((W) x64.80 (H) (ملم) |
| رقم الدبوس: | 18 دبوس |
| الاتصال: | إغلاق FPC |
| ضوء السطح: | 350 Cd/m2 (نيت) |
| مدة حياة LED: | 40000 ساعة |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع Rohs & Reach |
رسم المخطط
أقصى تصنيفات الكهربائية
|
البند |
الرمز |
دقيقة |
ماكس |
الوحدة |
ملاحظة |
|
فولتاج الإمداد ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
فولتاج الإمداد ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
درجة حرارة العمل |
(TOPR) | -20 | 70 | °C |
- |
|
درجة حرارة التخزين |
TSTR | -30 | 80 | °C |
- |
خصائص الضوء الخلفي
|
البند |
الرمز |
دقيقة |
نموذجي |
ماكس |
الوحدة |
|
وحدة LED الجهد الأمامي |
VLED | 2،9 | 3.1 | 3.3 | V |
|
تيار وحدات LED |
الـ ILED |
- |
90 |
- |
mA |
|
ضوء سطح شاشة LCD |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM موحد للضوء السطحي |
LD | 80 |
- |
- |
% |
|
تبديد الطاقة في شاشة LCD |
PLCD |
- |
0.32 |
- |
W |
تعريف دبوس الواجهة
| رقم التعريف | الرمز | الوصف |
| 1 | الـ GND |
الأرض |
|
2 |
إعادة تعيين |
-هذه الإشارة ستعيد ضبط الجهاز ويجب تطبيقها لبدء الشريحة بشكل صحيح -الإشارة ضعيفة |
| 3 | الـ SCL | -هذا الدبوس يستخدم لساعة واجهة سلسلة. |
|
4 |
D/C |
- عرض البيانات / دبوس اختيار الأوامر في واجهة سلسلة 4 خطوط. |
|
5 |
CSX |
- دبوس تحديد الرقاقة ، فعالة منخفضة ، معطلة عالية |
|
6 |
الـ SDA |
دبوس إدخال واجهة SPI. - يتم إغلاق البيانات على الحافة الصاعدة لإشارة SCL. - إذا لم يتم استخدامه، يرجى تثبيت هذا الدبوس على مستوى VDDI أو DGND. |
|
7 |
SDO |
ـ دبوس خروج واجهة SPI ـ البيانات يتم إخراجها على حافة سقوط إشارة SCL -إذا لم تستخدم، دع هذا الدبوس مفتوحاً |
| 8 | الـ GND |
الأرض |
|
9 |
VDD |
إمدادات الطاقة للنظام التناظري والرقمي والدوائر المُعززة. |
| 10 | LEDA |
إنود الضوء الخلفي (2.9 فولت-3.3 فولت)3.1V) |
| 11 | LEDK | كاثود الضوء الخلفي |
| 12 | LEDK | كاثود الضوء الخلفي |
| 13 | LEDK | كاثود الضوء الخلفي |
| 14 | LEDK | كاثود الضوء الخلفي |
| 15 | XL | لوحة اللمس القدم المنطقية |
| 16 | يو يو | لوحة اللمس القدم المنطقية |
| 17 | XR | لوحة اللمس القدم المنطقية |
| 18 | يو دي | لوحة اللمس القدم المنطقية |

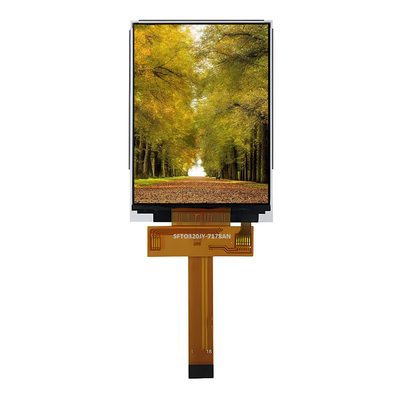

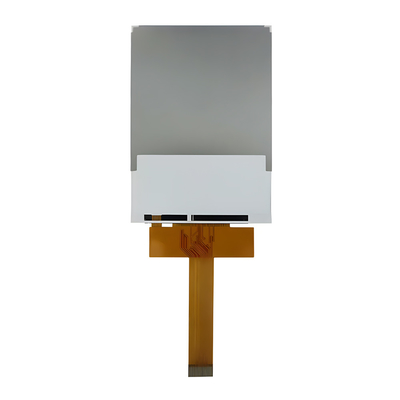

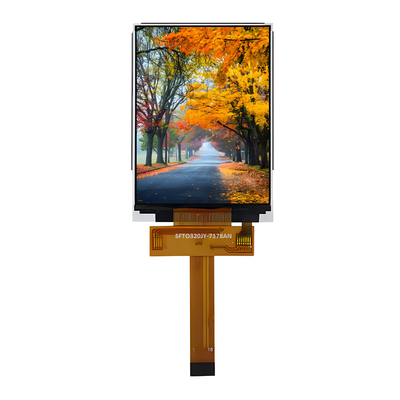

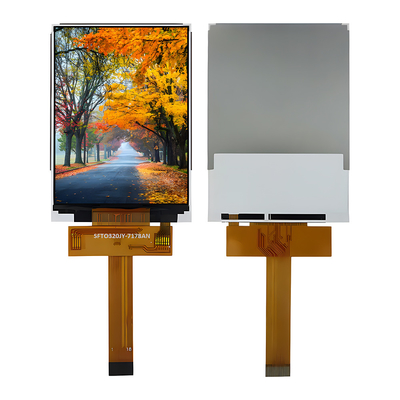

صورة المنتج
المرافق والشهادات
