تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT IPS مقاس 2.4 بوصة | القرار: | 240*320 بكسل |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | 12 ح |
| واجهة: | SPI | الرقم السري: | 10 دبابيس (24 دبوس اختياري) |
| الاتصال: | توصيل في | إضاءة السطح: | 400 شمعة/م2 (قابلة للتخصيص) |
| سائق IC: | ST7789V | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD مقاس 2.4 بوصة,240×320 بكسل شاشة TFT LCD,واجهة SPI TFT شاشة LCD,240x320 Pixels TFT LCD Display,SPI Interface TFT LCD Display |
||
التكلفة المنخفضة 2.4 بوصة QVGA TFT LCD مقدمة المنتج
2شاشة TFT مقاس 4 بوصات بدقة 240 × 320 بكسل توفر عرضًا واضحًا للصورة. شاشة التشغيل هي ST7789V وتدعم واجهات متعددة وعمق ألوان عال (262K لون).هذا النموذج SFTO240JY-7182AN لديه واجهة SPI ويمكن تحقيق سطوع 400cd / m 2، تتكيف مع ظروف الإضاءة المختلفة. يمكن أن يعمل المنتج بين -20 °C و 70 °C ويتكيف مع ظروف بيئية مختلفة. يمكن تخزينها بين -30 °C و 80 °C ،ضمان عدم تأثير التخزين طويل الأجل على أدائها.
يستخدم هذا الشاشة QVGA TFT البالغة 2.4 بوصة على نطاق واسع في مجالات مختلفة مثل المعدات الطبية والتحكم الصناعي والمنازل الذكية وملاحة السيارات.ضوءها العالي (حتى 1000 نيت) والتباين يجعلها لا تزال مرئية بوضوح في الهواء الطلق أو في ضوء الشمس المباشرتكلفة منخفضة هي ميزة رئيسية من 2.4 بوصة TFT 240 * 320 نقطة مصفوفة المنتج SFTO240JY-7182AN، مما يجعلها خيار مثالي للمشاريع ذات الميزانيات المحدودة ولكن تتطلب أداء شاشة جيدة.
بالنسبة للمطورين ، فإن دعم برامج التشغيل لشاشات العرض ومكتبات التطوير مهم بنفس القدر. SFTM240JY-7182AN (مع PCB) يدعم مكتبات التطوير مثل مكتبة GFX لـ Arduino ،توفير أداء عرض فعال وعمليات تطوير مبسطة.
الخصائص
| البند | المواصفات | الوحدة |
| رقم الطراز |
SFTO240JY-7182AN |
/ |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | الساعة الثانية عشر | / |
| الألوان | 262K | / |
| محرك القيادة | ST7789 | / |
| نوع الواجهة | 4 خط SPI | / |
| المخطط الأبعاد | 42.72 ((W) × 59.46 ((H) × 2.34 ((T) |
ملم |
| المنطقة النشطة | 36.72 ((W) × 48.96 ((H) |
ملم |
| القرار | 240 روبل ((ه) × 320 ((ف)) | البكسلات |
| مساحة البكسل | 0.153 ((W) × 0.153 ((H) |
ملم |
رسم المخطط
وصف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 3 | الـ SCL | دبوس الساعة المتسلسلة |
|
4 |
RS |
سجل حدد الدبوس RS= 1 : عرض البيانات. رس= ٠ ٠: بيانات القيادة |
| 5 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 6 | الـ SDA | إدخال البيانات المتسلسلة |
| 7 | SDO | إنتاج البيانات المتسلسلة |
| 8 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 9 | LED+ | مقطوعة الضوء الخلفي |
| 10 | مصباح LED | كاثود الضوء الخلفي |
الرسم البياني
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
80 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
|
وقت الاستجابة (حتى بسرعة) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
السيدة |
| نسبة التباين | CR | θ= 0 ° |
- |
250 |
- |
|
|
زاوية النظر |
أعلى | سي آر 10 | - | 45 | - |
deg. |
| القاع | سي آر 10 | - | 20 | - | ||
| اليسار | سي آر 10 | - | 45 | - | ||
| صحيح. | سي آر 10 | - | 45 | - | ||
|
اللون (فقط مع ITO، مصدر الضوء هو C الضوء، CIE 1931)
|
Wx |
θ= 0 ° |
-صفر02 |
0.308 |
+0.02 |
|
| (وي) | 0.325 | |||||
| Rx | 0.612 | |||||
| (راي) | 0.329 | |||||
| Gx | 0.299 | |||||
| جيه | 0.567 | |||||
| Bx | 0.144 | |||||
| بواسطة | 0.110 | |||||
| NTSC | - | 55 | - | % | ||
| الحديث المتقاطع | كتي | - | 2 | - | % | |
| النقل | ترانس |
- |
5 |
- |
% |

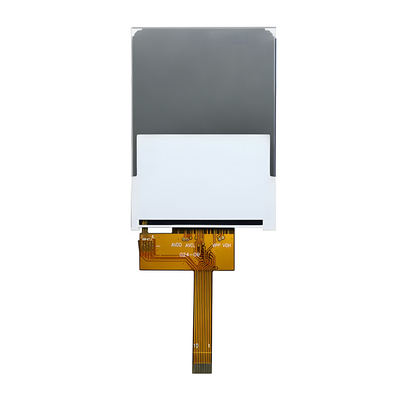

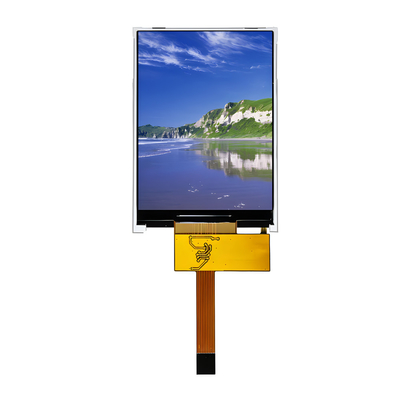

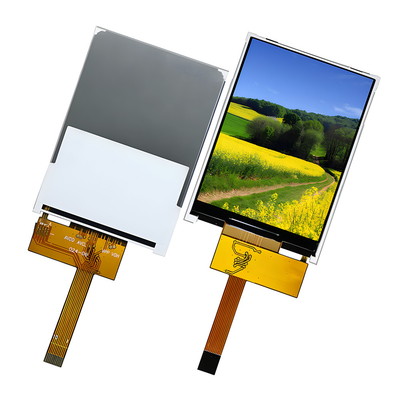

صورة المنتج
اختبارات البيئة / الموثوقية
| لا.. | مادة الاختبار | الحالة | ملاحظات |
| 1 | عملية الحرارة العالية | تس = + 80 درجة مئوية ، 240 ساعة |
الملاحظة 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | عملية درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | الملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | Ta= + 80 درجة مئوية ، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | IEC60068-2-1 GB/T2423.1-89 |
| 5 | تخزين درجة حرارة عالية ورطوبة عالية | Ta= +60°C، 90% RH max، 160 ساعة |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | الصدمة الحرارية (عدم التشغيل) | -30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي درجة حرارة عالية IEC60068-2-14، GB2423.22-87 |
|
7 |
تفريغ كهربائي ثابت (عملية) |
C=150pF ، R=330 Ω ، 5 نقاط / لوحة الهواء: ± 8KV، 5 مرات؛ الاتصال: ± 4KV، 5 مرات (البيئة: 15 درجة مئوية ~ 35 درجة مئوية ، 30٪ ~ 60٪ ، 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1مساحة 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتين لكل اتجاه من X.Y.Z. (حالة العبوة) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | الصدمة (عدم التشغيل) |
60G 6ms، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | اختبار هبوط الحزمة |
الطول: 80 سم، زاوية واحدة، 3 حواف، 6 أسطح |
IEC60068-2-32 GB/T2423.8-1995 |
