تفاصيل المنتج:
|
| المنتج: | 1.77 بوصة TFT LCD | القرار: | 128*160 بكسل |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | 00:00 |
| واجهة: | خطوط SPI 4 | الرقم السري: | 14 |
| الاتصال: | توصيل في | إضاءة السطح: | 300 cd/m2 (يمكن تخصيصها) |
| سائق IC: | ST7735 | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD ذات واجهة متسلسلة SPI,262K شاشة LCD TFT ملونة كاملة,شاشة LCD TFT مقاس 1.77 بوصة,262K Full Color TFT LCD Display,1.77 Inch TFT LCD Display |
||
** تحميل ورقة البيانات **
عن هذا البند: ضمان أسعار منخفضة 1.77 بوصة TFT LCD
تلبي شاشة TFT LCD البالغة حجمها 1.77 بوصة طلب السوق على التقليص واستهلاك الطاقة المنخفضة وشاشات عالية الوضوح بحجمها المتوسط وأدائها العالي.لديها مزايا سوقية واضحة في الأجهزة الإلكترونية المحمولة ومجالات أخرى، مع إظهار قيمتها الفريدة في المجالات المهنية مثل الصناعة والرعاية الصحية.يتم استخدام شاشة LCD TFT البالغة 77 بوصة عادةً لعرض حالة تشغيل وبارامترات الأدوات، مثل مقاييس درجة الحرارة والرطوبة، مقاييس الضغط، الخ. يمكن استخدام هذه الشاشة العرضية أيضًا كواجهة لأنظمة التحكم الآلي،توفير مراقبة البيانات في الوقت الحقيقي والردود الفورية التشغيلية.
شريحة السائق المستخدمة بشكل شائع هي ST7735S ، والتي تدعم واجهة SPI وسهلة التكامل في أنظمة مختلفة. يمكن أن يصل سطوع المنتج إلى 300cd / m 2 ،مناسبة لظروف إضاءة داخلية وخارجية مختلفةعادة ما تكون مجهزة بأضواء LED 2 لتوفير تأثير إضاءة خلفية موحدة.
شركتنا لديها ميزة تكلفة مطلقة في هذا النوع من المنتجات وتضمن لتزويد العملاء بمنتجات عالية الجودة بأقل الأسعار في هذه الصناعة.
الخصائص
| البند | المواصفات | الوحدة |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | الساعة 12 | / |
| الألوان | 262K | / |
| محرك القيادة | ST7735 | / |
| نوع الواجهة | 4 خط SPI | / |
| المخطط الأبعاد | 34.00 ((W) × 42.94 ((H) × 2.28 ((T) |
ملم |
| المنطقة النشطة للكاميرا | 28.032 ((W) × 35.04 ((H) |
ملم |
| القرار | 128 ريبل ((ه) × 160 ((ف) | البكسلات |
| مساحة البكسل | 0.219 ((W) × 0.219 ((H) |
ملم |
رسم المخطط
وصف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | NC | لا يوجد اتصال |
| 2 | الـ GND | الأرض |
| 3 | LEDK | كاثود الضوء الخلفي |
| 4 | LEDA | أيود الضوء الخلفي (3.0V-3.4V) |
| 5 | الـ GND | الأرض |
| 6 | إعادة تعيين | إعادة تعيين دبوس LCM |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | الـ SDA | إدخال بيانات تسلسلية / إخراج. |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 11 | الـ IOVCC | إمدادات الطاقة للواجهة ((1.8V-3.3V) |
| 12 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 13 | الـ GND | الأرض |
| 14 | NC | لا يوجد اتصال |
الرسم البياني
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
80 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| وقت الاستجابة | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| نسبة التباين | CR | θ = 0° | 200 | 300 |
- |
|
|
زاوية النظر |
أعلى | سي آر 10 | 40 | 45 | - |
deg. |
| القاع | سي آر 10 | 15 | 20 | - | ||
| اليسار | سي آر 10 | 40 | 45 | - | ||
| صحيح. | سي آر 10 | 40 | 45 | - | ||
|
لون (CF) الالوان اللونية ((CIE))
|
Wx |
θ = 0° |
-صفر02 |
0.308 |
+0.02 |
|
| (وي) | 0.327 | |||||
| Rx | 0.610 | |||||
| (راي) | 0.329 | |||||
| Gx | 0.299 | |||||
| جيه | 0.567 | |||||
| Bx | 0.143 | |||||
| بواسطة | 0.111 | |||||
| الحديث المتقاطع | ct | 2% | ||||
| النقل | ترانس | 6.21% | 6.9٪ |
- |

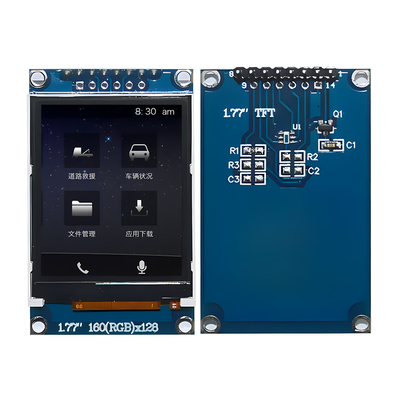

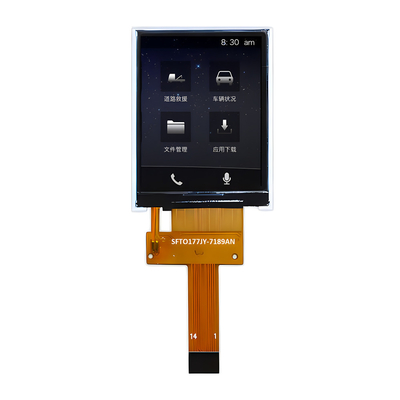

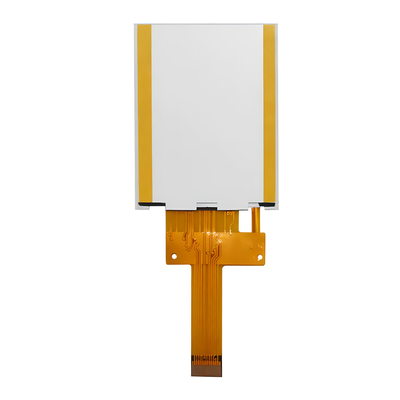

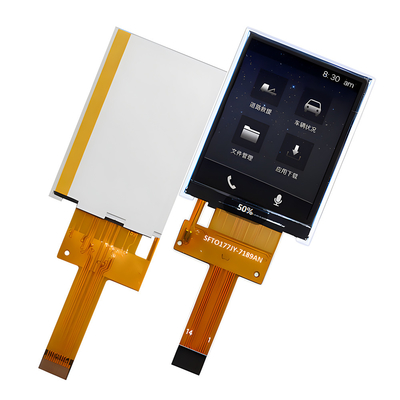

صورة المنتج
اختبارات البيئة / الموثوقية
| لا.. | مادة الاختبار | الحالة | ملاحظات |
| 1 | عملية الحرارة العالية | تس = + 80 درجة مئوية ، 240 ساعة |
الملاحظة 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | عملية درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | الملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | Ta= + 80 درجة مئوية ، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | IEC60068-2-1 GB/T2423.1-89 |
| 5 | تخزين درجة حرارة عالية ورطوبة عالية | Ta= +60°C، 90% RH max، 160 ساعة |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | الصدمة الحرارية (عدم التشغيل) | -30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي درجة حرارة عالية IEC60068-2-14، GB2423.22-87 |
|
7 |
تفريغ كهربائي ثابت (عملية) |
C=150pF ، R=330 Ω ، 5 نقاط / لوحة الهواء: ± 8KV، 5 مرات؛ الاتصال: ± 4KV، 5 مرات (البيئة: 15 درجة مئوية ~ 35 درجة مئوية ، 30٪ ~ 60٪ ، 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1مساحة 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتين لكل اتجاه من X.Y.Z. (حالة العبوة) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | الصدمة (عدم التشغيل) |
60G 6ms، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | اختبار هبوط الحزمة |
الارتفاع: 80 سم، زاوية واحدة، 3 حواف، 6 أسطح |
IEC60068-2-32 GB/T2423.8-1995 |
