تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT IPS مقاس 2.4 بوصة | القرار: | 240*320 بكسل |
|---|---|---|---|
| شاشة لمسة: | بدون | اتجاه الرؤية: | IPS، جميع زوايا الرؤية |
| واجهة: | SPI | الرقم السري: | 10 دبابيس (24 دبوس اختياري) |
| الاتصال: | توصيل في | إضاءة السطح: | 400 شمعة/م2 (قابلة للتخصيص) |
| سائق IC: | ST7789V | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT IPS ذات 10 دبوس,شاشة LCD TFT IPS مقاس 2.4 بوصة,واجهة SPI IPS TFT LCD,2.4 Inch IPS TFT LCD,SPI Interface IPS TFT LCD |
||
2.4 بوصة IPS TFT LCD SPI واجهة 240 * 320 نقطة مقدمة المنتج
شاشة TFT LCD البالغة 2.4 بوصة هي جهاز عرض شاشة LCD المصفوفة النشطة الشائعة ذات الدقة العالية والألوان الحية وسرعة الاستجابة السريعة. يتم استخدامها على نطاق واسع في الأنظمة المدمجة والإلكترونيات الاستهلاكية ،مجالات التحكم الصناعيفي مجال الإلكترونيات الاستهلاكية ، تستخدم شاشات TFT LCD البالغة 2.4 بوصة على نطاق واسع في الأجهزة الذكية القابلة للارتداء ، وأجهزة التحكم في الألعاب المحمولة ، وألواح التحكم الذكية المنزلية ، وغيرها من المنتجات.لونها الكامل و زاوية النظر الواسعة تلبي متطلبات المستهلكين لتأثيرات العرض.
2شاشة IPS TFT مقاس 4 بوصات بدقة 240 × 320 بكسل توفر عرضًا واضحًا للصورة. شاشة التشغيل هي ST7789V وتدعم واجهات متعددة وعمق ألوان عال.هذا النموذج SFTO240JY-7179AN لديه واجهة SPI ويمكن تحقيق سطوع 400cd / m 2، تتكيف مع ظروف الإضاءة المختلفة. وتعتمد تقنية IPS ، مما يوفر مجالًا كاملًا من الرؤية يبلغ 180 درجة تقريبًا ، مما يضمن تجربة بصرية جيدة من جميع الزوايا.يمكن أن يعمل المنتج بين -20 °C و 70 °C ويتكيف مع ظروف بيئية مختلفةيمكن تخزينها بين -30 °C و 80 °C ، مما يضمن أن التخزين طويل الأمد لن يؤثر على أدائها.
الخصائص
| البند | المواصفات | الوحدة |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | كل | / |
| الألوان | 262K | / |
| محرك القيادة | ST7789 | / |
| نوع الواجهة | 4 خط SPI | / |
| المخطط الأبعاد | 42.72 ((W) × 59.46 ((H) × 2.34 ((T) |
ملم |
| المنطقة النشطة | 36.72 ((W) × 48.96 ((H) |
ملم |
| القرار | 240 روبل ((ه) × 320 ((ف)) | البكسلات |
| مساحة البكسل | 0.153 ((W) × 0.153 ((H) |
ملم |
رسم المخطط
وصف دبوس الواجهة
|
لا |
الرمز | الوصف |
| 1 | الـ GND | الأرض |
|
2 |
RS |
سجل تحديد دبوس، RS= 1 : عرض البيانات. رس= ٠ ٠: بيانات القيادة |
| 3 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 4 | الـ SCL | دبوس الساعة المتسلسلة |
| 5 | الـ SDA | مدخلات بيانات تسلسلية / مخرجات |
| 6 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 7 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | الـ GND | الأرض |
| 9 | LED+ | مقطوعة الضوء الخلفي |
| 10 | مصباح LED | كاثود الضوء الخلفي |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
80 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |

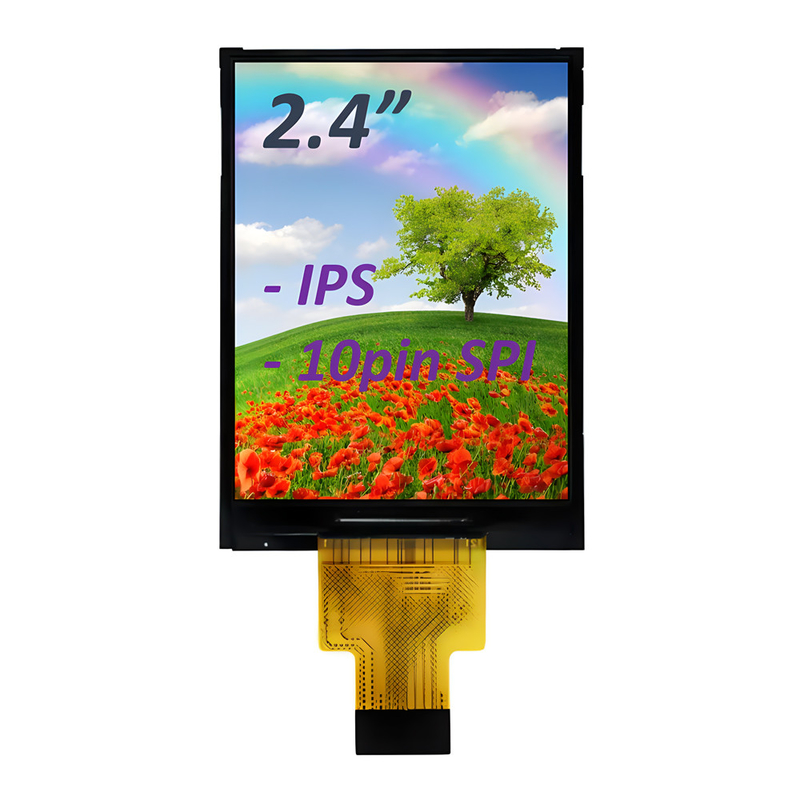

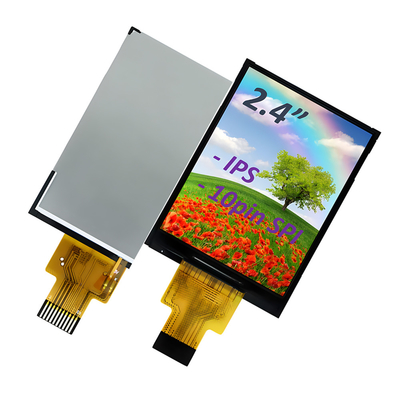

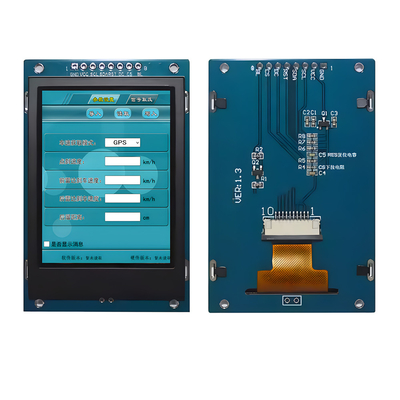

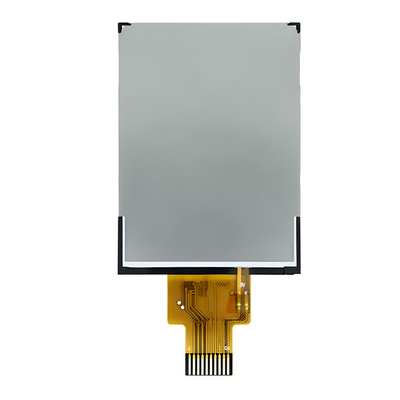

صورة المنتج
