تفاصيل المنتج:
|
| المنتج: | 6.2 بوصة TFT | القرار: | 1024 × 600 بكسل |
|---|---|---|---|
| النموذج رقم: | SFTO620BH-7180AN | إضاءة السطح: | 1000 cd/m2 (نيتس) |
| شاشة لمسة: | بدون | اتجاه الرؤية: | IPS، زاوية رؤية كاملة |
| الرقم السري: | 50 دبابيس | الاتصال: | ZIF |
| واجهة: | RGB 24 بت | عمر LED: | 40000 ساعة |
| البعد المخطط: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (ملم) | قمة:: | -30 درجة مئوية إلى + 80 درجة مئوية |
| المنطقة النشطة: | 137.47 (عرض) × 77.23 (ارتفاع) (مم) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 6.2 بوصة شاشة TFT LCD,شاشة LCD TFT 1024 * 600,لوحة شاشة IPS للسيارات,1024*600 TFT LCD Display,Automotive IPS Screen Panel |
||
6.2 بوصة 1024 * 600 IPS TFT LCD واجهة RGB مقدمة المنتج
الترتيب 1024 * 600 هو مصفوفة نقطة عرض 16: 9 شائعة. بسبب دقة عالية ، فإن شاشات 1024 * 600 مصفوفة نقاط لها مزايا فريدة في سيناريوهات التطبيق المختلفة.
في سيناريوهات التطبيق المختلفة، مثل أنظمة الأتمتة والتحكم الصناعية، والمعدات الطبية، قمرات القيادة من مركبات النقل مثل الطائرات والقطارات،وبعض منتجات الالكترونيات الاستهلاكية الراقية، ميزة الدقة العالية من 1024 * 600 العروض المصفوفة نقطة يمكن أن تجلب نتائج بصرية أكثر وضوحا وتلبية المتطلبات العالية من المجالات المهنية لجودة الصورة.مع تقدم التكنولوجيا وخفض التكاليف، من المتوقع أن تطبق هذه التكنولوجيا العرضية المصفوفة بالنقاط ويتم الترويج لها في المزيد من المجالات.
يحتوي هذا الطراز SFTO620BH-7180AN على شاشة عرض 6.2 بوصة ، ومصفوفة 1024 * 600 نقطة ، ويستخدم تقنية IPS ، مما يسمح للمستخدمين بتجربة تجربة بصرية مثالية من زوايا مختلفة.تشغيله الجهد هو فقط 3V-3.6 فولت ، مع فولت نموذجي 3.3 فولت ووضوح السطح 1000 نيت. يمكن للمستخدمين إضافة RTP أو CTP على شاشة العرض لتعزيز تأثير تفاعل الإنسان والكمبيوتر.
|
السمات
|
الحجم | 6. 2 بوصة |
| القرار | 1024 ((أفقي) * 600 ((عمودي) | |
| واجهة | 24BIT RGB | |
| نوع الاتصال | المرفق | |
| عمق اللون | 16.7M | |
| نوع التقنية | a-Si | |
| مسافة البكسلات (ملم) | 0.13425×0.12872 | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| وحدة التحكم بالشاشة | - | |
| اتجاه الرؤية | IPS، جميع زوايا الرؤية | |
| اتجاه عكس المقياس الرمادي | كل | |
|
الميكانيكية
|
القيمة القصوى (W × H × D) (ملم) | 143.37*87.13*256 |
| المنطقة النشطة ((ملم) | 137.472 × 77.232 | |
| مع / بدون TSP | بدون TSP | |
| الوزن (غ) | TBD | |
| أرقام LED | 20LED |
6.2 بوصة 1024 * 600 IPS TFT LCD واجهة RGB رسم المنتج
وصف دبوس الواجهة
| لا | الرمز | الوظيفة |
| 1,2 | VLED + | طاقة الإضاءة الخلفية LED (الأنود) |
| 3,4 | VLED- | طاقة الإضاءة الخلفية LED (الكاثود) |
| 5 | الـ GND | أرضية الطاقة |
| 6 | NC | لم يتم الاتصال |
| 7 | DVDD | القوة الرقمية |
| 8 | NC | لم يتم الاتصال |
| 9: | DE | إشارة تشغيل البيانات |
| 10 | VSD | إدخال مزامنة رأسية قطبية سلبية |
| 11 | HSD | مدخلات مزامنة أفقية قطبية سلبية |
| 12-19 | B7-R0 | البيانات الزرقاء |
| 20-27 | G7-G0 | البيانات الخضراء |
| 28-35 | R7-R0 | بيانات حمراء |
| 36 | الـ GND | الأرض |
| 37 | DCLK | إشارة الطلاء |
| 38 | الـ GND | الشاشة مفتوحة / مغلقة |
| 39 | SHLR | التحكم في الشاشة اليسرى أو اليمنى |
| 40 | UPDN | تحكم العرض للأعلى / للأسفل |
| 41 | NC | لم يتم الاتصال |
| 42 | NC | لم يتم الاتصال |
| 43 | VPP | طاقة OTP ((+7.8 فولت) |
| 44 | RSTB | دبوس إعادة ضبط عالمي. فعال منخفض لدخول حالة إعادة ضبط. إعادة ضبط OTP اقترح الاتصال بدارة إعادة ضبط RC للاستقرار. سحب عادة عالية. (R = 10KΩ ، C = 1μF) |
| 45 | الـ SCL | OTP مدخلات الساعة المتسلسلة |
| 46 | NC | لم يتم الاتصال |
| 47 | NC | لم يتم الاتصال |
| 48 | الـ GND | أرضية الطاقة |
| 49 | الـ SDA | OTP إدخال البيانات المتسلسلة |
| 50 | CS | OTP شريحة تحديد دبوس |
الدرجات القصوى المطلقة
| البند | الرمز | MIN | ماكس | الوحدة |
| فولتاج التغذية | VDD | -صفر3 | 5.0 | V |
| فولتاج إشارة المدخل | (فين) | -صفر3 | VDD + 0.3 | V |
| الجهد الخارجي المنطقي | VOUT | -صفر3 | VDD + 0.3 | V |
| درجة حرارة العمل | (TOPR) | -30 | 80 | °C |
| درجة حرارة التخزين | TSTG | -30 | 80 | °C |
الضوء الخلفي للقيادة
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
| التيار LED | إذا | - | 100 | - | mA |
| استهلاك الطاقة | - | - | mW | ||
| فولتاج LED | VF | - | 24 | - | V |
| مدة حياة المصابيح | WBL | 25000 | - | ساعة |

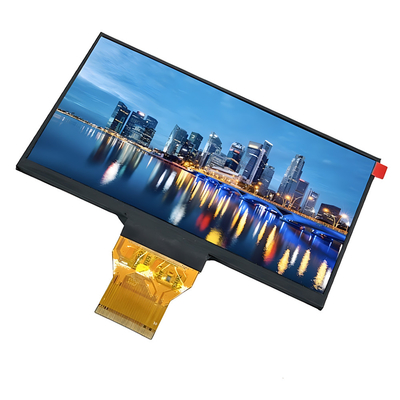

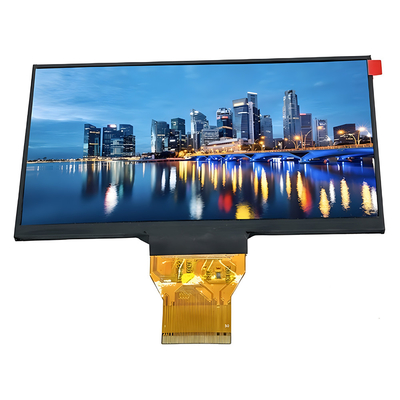

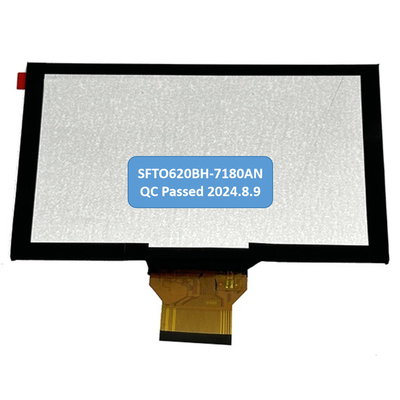

6.2 بوصة 1024 * 600 IPS TFT LCD RGB واجهة الصورة المنتج
اختبار الموثوقية
| مادة الاختبار |
حالة الاختبار |
التفتيش بعد الاختبار |
| عملية الحرارة العالية | 85 درجة مئوية لمدة 96 ساعة |
بعد الانتهاء من الاختبار، يجب وضع عينات LCD المختبرة في بيئة ذات درجة حرارة داخلية ورطوبة طبيعية لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري.لا يسمح بأن تكون العينات بها العيوب التالية: 2كل وحدة مختبرة يمكن استخدامها فقط لمشروع اختبار واحد |
| عملية درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 85 درجة مئوية لمدة 96 ساعة | |
| تخزين في درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تشغيل درجة حرارة عالية تشغيل الرطوبة | 60 درجة مئوية، 90٪ RH لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية ((30 دقيقة) ~ +25 درجة مئوية ((5 دقيقة) ~ +60 درجة مئوية ((30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون تشغيل) |
التردد: 10~55 هرتز1.0 ملم وقت التنظيف: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه من X و Y و Z |
|
| اختبار الكهرباء الثابتة | لمسة ±4KV، لمسة الهواء ±8KV |
