تفاصيل المنتج:
|
| المنتج: | 1.3 بوصة TFT+PCB | الكمبيوتر الشخصي: | PCB ذو سبعة عناوين |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | زاوية عرض مجانية بتقنية IPS | واجهة: | واجهة SPI |
| الرقم السري: | 7 دبابيس | الاتصال: | دبوس الرأس |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 1.3" شاشة شاشة TFT LCD,شاشة LCD 240x240 TFT,وحدة شاشة شاشة SPI LCD,240x240 TFT LCD Display,SPI LCD Display Screen Module |
||
1وحدة شاشة LCD TFT من 3 بوصات، 240×240 IPS 65K كامل اللون 3.3 فولت مع واجهة SPI،
51 STM32 Ar duino روتينات للقيام بالأشياء بنفسك
شريحة SPI إلى شريحة متسلسلة هي شريحة متعددة الوظائف يمكنها تحويل إشارات واجهة SPI إلى إشارات متسلسلة ، والتي يمكن استخدامها لربط الأجهزة الخارجية وتحقيق الاتصال معها.SPI إلى رقائق الموانئ المتسلسلة لديها مزايا نقل عالية السرعة، انخفاض استهلاك الطاقة، وسهولة الاستخدام، ويمكن استخدامها في سيناريوهات التطبيق مثل أجهزة الكمبيوتر والأجهزة المنزلية والتحكم الصناعي.
هذه وحدة العرض LCD TFT بطول 1.3 بوصة هي شاشة عرض ذات 7 أقلام مع رابط SPI Serial. توفر شاشة TFT هذه مفتاحًا نصف موصلًا لكل بكسل ، والذي يتم التحكم فيه مباشرة عن طريق النبضات.لذلك، كل عقدة مستقلة نسبيا ويمكن التحكم فيها باستمرار، مما لا يحسن فقط سرعة الاستجابة للشاشة، ولكن أيضا يتيح التحكم الدقيق.حجم نقطة العرض هو 240 * 240، وله وضعين للعرض: العرض الأفقي والعرض الرأسي. يمكن ضبط اتجاه العرض. طاقة العمل لهذه الوحدة هي 3.3 فولت.سائق IC هو ST7789 مع حجم منطقة العرض 23.4 * 23.4mm ؛ حجم وحدة TFT: 27.5 * 39mm.
الخصائص
| البند |
المحتوى |
| رقم الجزء | SFTM130JY-7181AN |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة | 27.5 ((H) × 39.0 ((V) × 11.3 ((D) mm |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | SPI |
| محرك القيادة | ST7789 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية، IPS |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
رسم المخطط
تعريف الدبوس
| لا، لا، لا | الاسم | إدخال/خروج | الوصف |
| 1 | الـ VCC | (ب) | إمدادات الطاقة للشريحة، DC 3.3-5V |
| 2 | الـ GND | (ب) | الأرض |
| 3 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) |
| 4 | الـ SDA | إدخال/خروج | دبوس البيانات المتسلسلة (SPI) |
| 5 | RES# | أنا | أعد إدخال الإشارة |
| 6 | العاصمة | أنا | البيانات / دبوس التحكم في القيادة ، SPI Choice / اختيار القيادة |
| 7 | BLK | أنا | التحكم في الضوء الخلفي، عائمة افتراضية، مستوى منخفض من |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل | ... | ... | 40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | - | - | |
| لون إحداثيات CIE | الأبيض | إكس | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) | 4. 18 | 4.65 | % | ||||

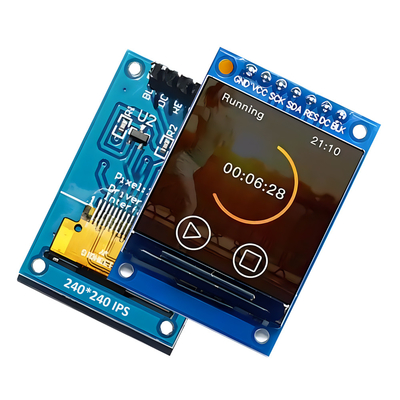

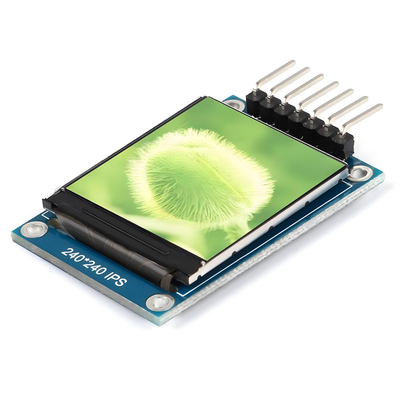

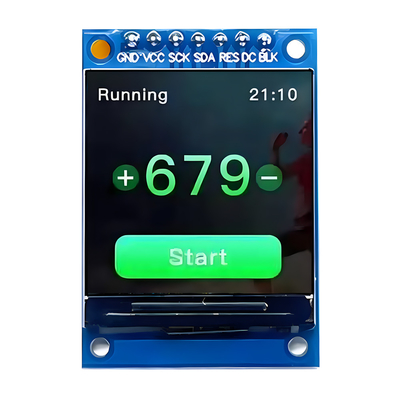

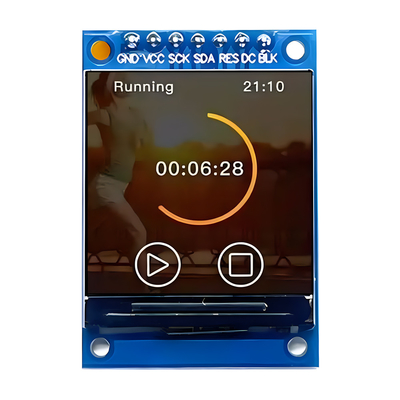

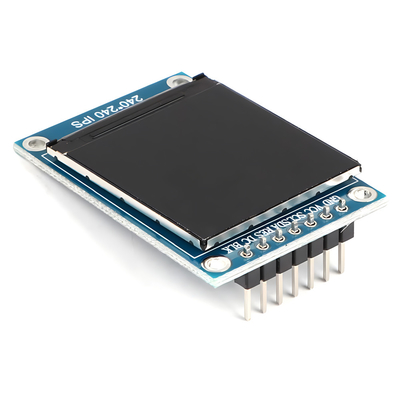

صورة المنتج
اختبار الموثوقية
| مادة الاختبار |
حالة الاختبار |
التفتيش بعد الاختبار |
| عملية الحرارة العالية | 85 درجة مئوية لمدة 96 ساعة |
بعد الانتهاء من الاختبار، يجب وضع عينات LCD المختبرة في بيئة ذات درجة حرارة و رطوبة داخلية عادية لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري.لا يسمح بأن تكون العينات بها العيوب التالية: 2كل وحدة مختبرة يمكن استخدامها فقط لمشروع اختبار واحد |
| عملية درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 85 درجة مئوية لمدة 96 ساعة | |
| تخزين في درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تشغيل درجة حرارة عالية تشغيل الرطوبة | 60 درجة مئوية، 90٪ RH لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية ((30 دقيقة) ~ +25 درجة مئوية ((5 دقيقة) ~ +60 درجة مئوية ((30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون تشغيل) |
التردد: 10~55 هرتز1.0 ملم وقت التنظيف: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه من X و Y و Z |
|
| اختبار الكهرباء الثابتة | لمسة ±4KV، لمسة الهواء ±8KV |
