تفاصيل المنتج:
|
| المنتج: | 1.3 بوصة TFT+PCB | الكمبيوتر الشخصي: | PCB ذو سبعة عناوين |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | زاوية عرض مجانية بتقنية IPS | واجهة: | واجهة SPI |
| الرقم السري: | 7 دبابيس | الاتصال: | دبوس الرأس |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 7 دبوس الرأس TFT LCD,1.3 بوصة IPS TFT LCD,شاشة LCD TFT 240x240 نقطة,1.3-Inch IPS TFT LCD,240x240 Dot TFT LCD |
||
1.3 بوصة SPI واجهة متسلسلة TFT مقدمة المنتج
شريحة SPI إلى شريحة متسلسلة هي شريحة متعددة الوظائف يمكنها تحويل إشارات واجهة SPI إلى إشارات متسلسلة ، والتي يمكن استخدامها لربط الأجهزة الخارجية وتحقيق الاتصال معها.SPI إلى رقائق الموانئ المتسلسلة لديها مزايا نقل عالية السرعة، انخفاض استهلاك الطاقة، وسهولة الاستخدام، ويمكن استخدامها في سيناريوهات التطبيق مثل أجهزة الكمبيوتر والأجهزة المنزلية والتحكم الصناعي.
تعمل وحدة TFT LCD البالغة 1.3 بوصة بشكل جيد جداً وتكمل بنجاح مشروع DIY الخاص بي. لديها واجهة SPI، ومدفوع IC هو ST7789، وهناك طريقتان لعرض:العرض الأفقي والعرض الرأسي، يمكننا ضبط اتجاه العرض. تحتاج إلى تعيين SPI_MODE3 على init، Arduino Nano، VCC إلى 5V و BKL إلى 3.3V. إذا كنت أيضا شراء هذا،تأكد من التحقق من الروابط المذكورة في وصف المنتج قبل استخدامها وسوف تساعدك في مشروعك.
يحتوي هذا الشاشة LCD SPI TFT البالغة 1.3 بوصة على حجم قطري قدره 1.3 بوصة وضوحه 240 × 240. تدعم هذه الوحدة واجهة SPI ، مما يجعلها مريحة للغاية للمستخدمين لبرمجة واستخدامها.يمكن أن تعمل ضمن نطاق درجة الحرارة من -20 °C إلى +70 °C ومدى درجة حرارة تخزينها هو -30 °C إلى +80 °C.
الخصائص
| البند |
المحتوى |
| رقم الجزء | SFTM130JY-7181AN |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة | 27.5 ((H) × 39.0 ((V) × 11.3 ((D) mm |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | SPI |
| محرك القيادة | ST7789 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية، IPS |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
رسم المخطط
تعريف الدبوس
| لا، لا، لا | الاسم | إدخال/خروج | الوصف |
| 1 | الـ VCC | (ب) | إمدادات الطاقة للشريحة، DC 3.3-5V |
| 2 | الـ GND | (ب) | الأرض |
| 3 | الـ SCL | أنا | دبوس الساعة المتسلسلة (SPI) |
| 4 | الـ SDA | إدخال/خروج | دبوس البيانات المتسلسلة (SPI) |
| 5 | RES# | أنا | أعد إدخال الإشارة |
| 6 | العاصمة | أنا | البيانات / دبوس التحكم في القيادة ، SPI Choice / اختيار القيادة |
| 7 | BLK | أنا | التحكم في الضوء الخلفي، عائمة افتراضية، مستوى منخفض من |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل | ... | ... | 40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | - | - | |
| لون إحداثيات CIE | الأبيض | إكس | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) | 4. 18 | 4.65 | % | ||||

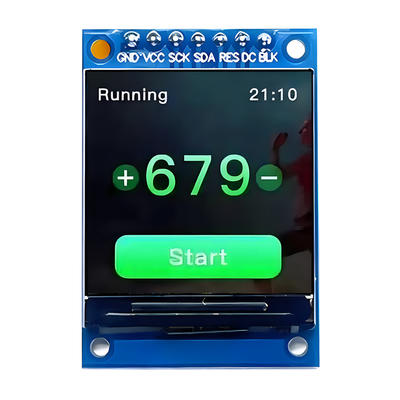

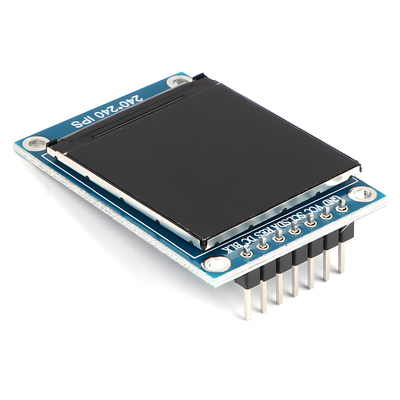

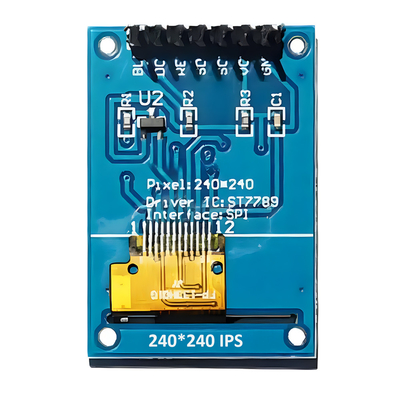

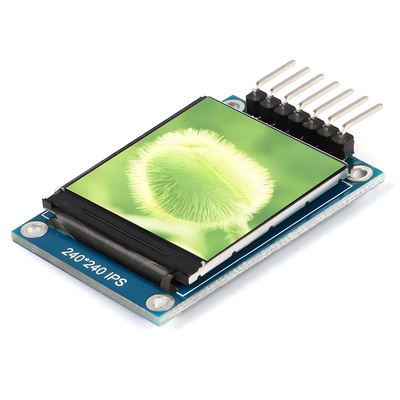

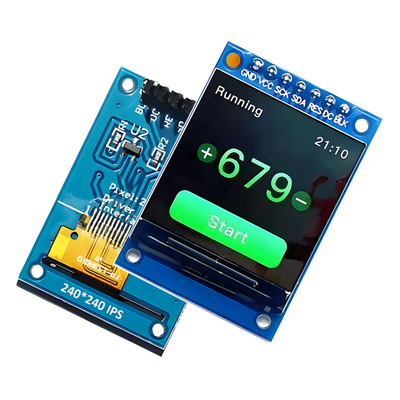

صورة المنتج
