تفاصيل المنتج:
|
| المنتج: | 1.44 بوصة شاشة TFT LCD | القرار: | 128 × 128 نقطة |
|---|---|---|---|
| اتجاه الرؤية: | 12:00 | واجهة: | واجهة SPI |
| الرقم السري: | 10 دبابيس | الاتصال: | التشغيل |
| شاشة لمسة: | بدون، قابلة للتخصيص | غطاء زجاجي: | قابلة للتخصيص |
| إضاءة السطح: | 300 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | شاشة ZIF FPC Connection TFT LCD,1.44 بوصة شاشة TFT LCD,128×128 بكسل شاشة LCD TFT,1.44 Inch TFT LCD Display,128x128 Pixels TFT LCD Display |
||

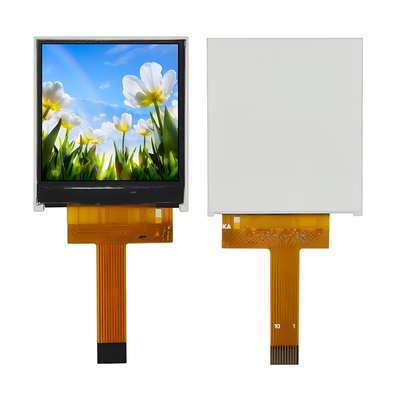

1.44 بوصة SPI TFT LCD ZIF Connection مقدمة المنتج
SFTO144JY-7177ANهو شاشة TFT LCD ملونة كاملة بحجم قطري 1.44 بوصة ووضوح 128 × 128. تدعم هذه الوحدة واجهة SPI ، مما يجعلها مريحة للغاية للمستخدمين لبرمجة واستخدامها.حجم الوحدةSFTO144JY-7177ANالنموذج هو 29x34.41x2.2 ملم، وحجم المنطقة النشطة هو 25.5x26.5 ملم.على الرغم من حجمها الصغير ، يتم استخدام شاشات TFT LCD الصغيرة على نطاق واسع في الصناعات مثل الأجهزة الذكية القابلة للارتداء والأدوات والكاميرات الرقمية والعلامات الإلكترونية وأجهزة الاتصال والمنازل الذكية.هذا 1.44 بوصة شاشة TFT صغيرة الحجمSFTO144JY-7177ANيتبنى واجهة SPI (واجهة الطرفية المتسلسلة) ، وهي حافلة اتصال متزامن كاملة كاملة عالية السرعة والتي تحتل أربعة خطوط فقط على دبوس الرقاقة ،توفير المساحة لبرامج الشريحة وترتيب PCB.
جهاز التحكم ST7735 متكامل في الوحدة ، مع نطاق التوتر المنطقي لمصدر الطاقة من 3.0V إلى 3.4V. يمكنه العمل في نطاق درجة الحرارة من -20 °C إلى +70 °C ،وتتراوح درجة حرارة تخزينها من -30 °C إلى +80 °C. و FPCSFTO144JY-7177ANيمكن تخصيصها وفقًا لمتطلبات المستخدم ويمكن تجهيزها بشاشة لمسة مقاومة (RTP) أو شاشة لمسة سعة حديثة التصميم.
الخصائص
| البند | المواصفات | الوحدة |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | الساعة 12 | / |
| الألوان | 262K | / |
| محرك القيادة | COG ST7735S | / |
| نوع الواجهة | SPI | / |
| المخطط الأبعاد | 29.00 ((W) × 34.41 ((H) × 2.25 ((T) |
ملم |
| شاشة LCD المنطقة النشطة شاشة LCD | 25.50 ((W) × 26.50 ((H) |
ملم |
| القرار | 128 RGB ((H) × 128 ((V) | البكسلات |
| مساحة البكسل | 0.198 ((W) × 0.198 ((H) |
ملم |
1.44 بوصة SPI TFT LCD منتج اتصال ZIFالرسم
تعريفات دبوس الواجهة
|
لا.. |
الرمز | الوصف |
| 1 | LEDA | أنود الضوء الخلفي |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | SPI4W | تمكين SPI من 3 خطوط منخفضة تمكين SPI من 4 خطوط عالية |
| 4 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | دبوس الأرض |
| 6 | CS | الشريحة تحديد دبوس الإدخال |
| 7 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 8 | الـ SDA | إشارة دخول/خروج SPI |
| 9 | الـ SCL | ساعة الواجهة المتسلسلة |
| 10 | RS | التعليمات / البيانات اختيار مدخل دبوس |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | الحالة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
... |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
... |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
تعريفات الدبوس
|
الدبوس |
الرمز |
الوصف |
| 1 | LEDA | مقطوعة الضوء الخلفي |
| 2 | الـ GND | الأرض |
| 3 | إعادة تعيين | إعادة تعيين دبوس LCM |
|
4 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 5 | الـ SDA | إدخال البيانات المتسلسلة |
| 6 | الـ SCL | دبوس الساعة المتسلسل |
| 7 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
|
النقل (بدون قطبي) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
|
النقل (مع مقطّب) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | القياس باستخدام مستقطب EWV ، للإشارة فقط | |
|
نسبة التباين |
CR |
Θ=0 عادي مشاهدة الزاوية |
640 |
800 |
- |
- |
(١) (٢) القياس باستخدام مستقطب EWV ، للإشارة فقط |
|
|
وقت الاستجابة |
يرتفع | TR | - | 4 | 8 |
ميسيك |
(١) (٣) |
|
| السقوط | TF | - | 12 | 24 | ||||
| مجموعة الألوان | S ((%) | - | 53 | - | % | |||
|
اللون الصبغية (CIE1931)
|
الأبيض | Wx | 0.273 | 0.293 | 0.313 |
(١) (٤) زجاج CF C-light |
||
| (وي) | 0.305 | 0.325 | 0.345 | |||||
| أحمر | Rx | 0.616 | 0.636 | 0.656 | ||||
| (راي) | 0.308 | 0.328 | 0.348 | |||||
| أخضر | Gx | 0.263 | 0.283 | 0.303 | ||||
| جيه | 0.511 | 0.531 | 0.551 | |||||
| الأزرق | Bx | 0.115 | 0.135 | 0.155 | ||||
| بواسطة | 0.114 | 0.134 | 0.154 | |||||
|
زاوية النظر
|
هُو. |
ΘL |
CR>10 |
60 | 70 | - |
القياس باستخدام مستقطب EWV ، للإشارة فقط |
|
| ΘR | 60 | 70 | - | |||||
|
(فير) |
ـ ـ | 60 | 70 | - | ||||
| ΘD | 50 | 60 | - | |||||
| اتجاه الرؤية المثلى | الساعة 12 | (5) | ||||||
الرسم البياني

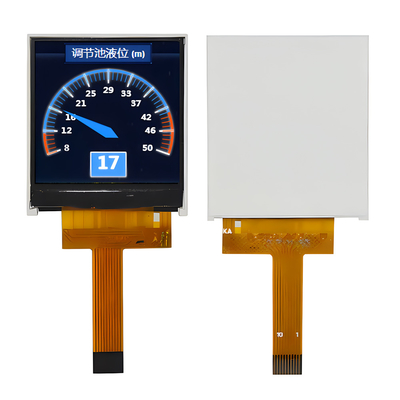

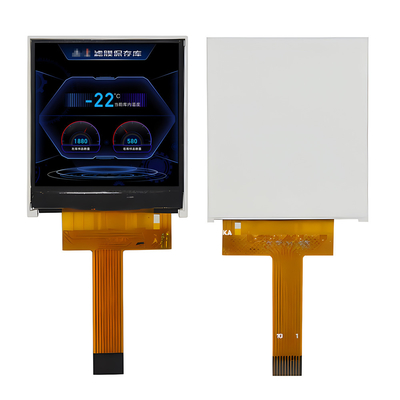

1.44 بوصة SPI TFT LCD ZIF اتصالالمنتج Iالعجوز
