تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 0.96 بوصة | القرار: | 80×160 نقطة |
|---|---|---|---|
| اتجاه الرؤية: | IPS، زاوية عرض مجانية | واجهة: | واجهة SPI |
| الرقم السري: | 8 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 260 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | واجهة SPI شاشة TFT IPS,80x160 بكسلات شاشة IPS TFT,0.96 بوصة ips tft العرض,80x160 Pixels IPS TFT Display,0.96 Inch IPS TFT Display |
||
** تحميل ورقة البيانات **
SFTO096JY-7183AN المواصفات.pdf

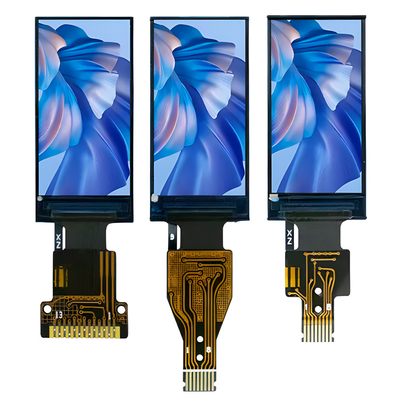

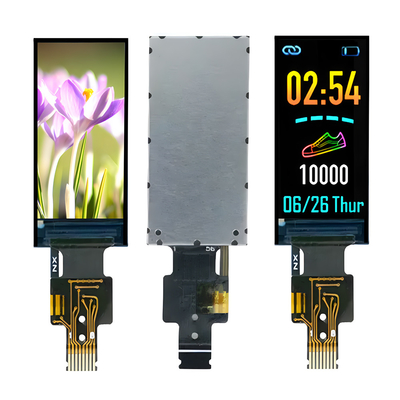

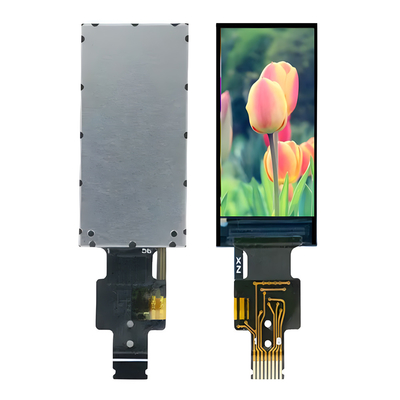

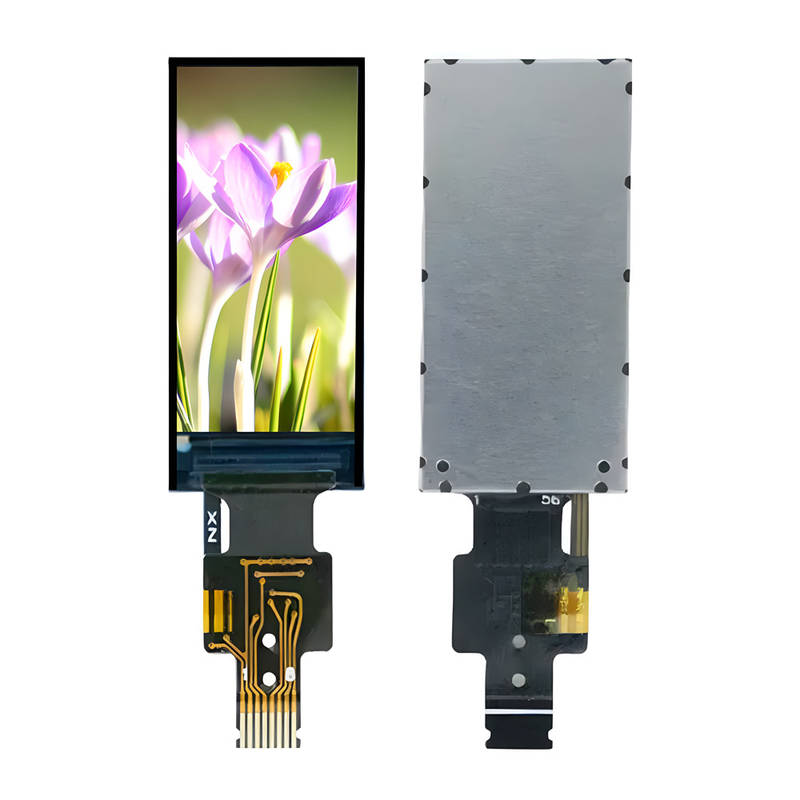

0.96 بوصة واجهة TFT SPI مقدمة المنتج
على الرغم من حجمها الصغير ، يتم استخدام شاشات TFT LCD الصغيرة على نطاق واسع في الصناعات مثل الأجهزة الذكية القابلة للارتداء والأدوات والكاميرات الرقمية والعلامات الإلكترونية وأجهزة الاتصال والمنازل الذكية.هذا 0.96 بوصة شاشة TFT صغيرة الحجم SFTO096JY-7183AN تعتمد واجهة SPI (واجهة محيطية متسلسلة) ، وهي عالية السرعة ، مزدوجة بالكامل ،حافلة الاتصال المزامنة التي تحتل أربعة خطوط فقط على دبوس الرقاقة، توفير المساحة لبرامج الشريحة وترتيب PCB.
SFTO096JY-7183AN هو شاشة TFT LCD ملونة كاملة بحجم قطري قدره 0.96 بوصة وحل 80 × 160. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من SFTO096JY-7183AN نموذج هو 13.5x27.9x1.5 ملم، وحجم المنطقة النشطة هو 10.8x21.7 ملم.تكنولوجيا IPS المستخدمة في المنتج تضمن أن المستخدمين يمكنهم تجربة الرؤية البانورامية للشاشة وتجربة المستخدم الممتازة من أي اتجاه.
السمة
| لا، لا، لا | البند | المحتوى |
| 1 | حجم الشاشة | 0.96 بوصة ((مقطوعة) |
| 2 | وضع العرض | عادةً أسود |
| 3 | القرار | 80 ((H) RGB x 160 ((V) |
| 4 | مسافة النقطة | 0.135 (H) × 0.1356 ((V) mm |
| 5 | المنطقة النشطة | 10.8 ((H) x 21.7 (V) mm |
| 6 | حجم الوحدة | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | ترتيب الألوان | شريط RGB V الرأسي |
| 8 | واجهة | SPI 4 LINE |
| 9 | محرك القيادة | ST7735S |
| 10 | الضوء ((cd/m2) | 260 (TYP) |
| 11 | اتجاه الرؤية | كل الرؤية |
| 12 | الضوء الخلفي | 1 مصباح LED أبيض |
| 13 | التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| 14 | درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
0.96 بوصة واجهة TFT SPIالرسم
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | الحالة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
... |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
... |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
تعريفات الدبوس
|
الدبوس |
الرمز |
الوصف |
| 1 | LEDA | مقطوعة الضوء الخلفي |
| 2 | الـ GND | الأرض |
| 3 | إعادة تعيين | إعادة تعيين دبوس LCM |
|
4 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 5 | الـ SDA | إدخال البيانات المتسلسلة |
| 6 | الـ SCL | دبوس الساعة المتسلسل |
| 7 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | - | - | |
|
لون إحداثيات CIE |
الأبيض | إكس | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| أحمر | إكس | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| أخضر | إكس | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| الأزرق | إكس | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| النقل (مع الاستقطاب) |
5.09 |
% | |||||
0.96 بوصة واجهة TFT SPIأناالعجوز
ظروف اختبار الموثوقية
| لا.. | البند | الحالة | المعيار |
|
1 |
درجة حرارة عالية (اختبار غير تشغيلي) | 80 درجة مئوية* 240 ساعة |
لا يوجد عيب في وظيفة التشغيل في درجة حرارة الغرفة هي مسموح به (يجب أن تتبع IDD من LCM قبل وبعد الاختبار المواصفات)
|
|
2 |
درجة حرارة منخفضة (اختبار غير تشغيلي) | -30 درجة مئوية * 240 ساعة | |
|
3 |
اختبار عدم العمل في درجة حرارة عالية ورطوبة عالية | 60°C*90%RH*240 ساعة | |
|
4 |
اختبار التشغيل عند درجة حرارة عالية
|
70 درجة مئوية* 240 ساعة | |
|
5 |
اختبار التشغيل في درجة حرارة منخفضة | -20 درجة مئوية * 240 ساعة | |
| 6 | اختبار الصدمة الحرارية | -20 درجة مئوية ((30 دقيقة) <>70 درجة مئوية ((30 دقيقة) * 10 دورات |
