تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 0.96 بوصة | القرار: | 80×160 نقطة |
|---|---|---|---|
| اتجاه الرؤية: | IPS، زاوية عرض مجانية | واجهة: | واجهة SPI |
| الرقم السري: | 8 دبابيس | الاتصال: | التشغيل |
| شاشة لمسة: | بدون | غطاء زجاجي: | قابلة للتخصيص |
| إضاءة السطح: | 260 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 0.96 بوصة الرسومات TFT LCD,واجهة SPI الرسومات TFT LCD,80×160 بكسل TFT LCD,SPI Interface Graphic TFT LCD,80x160 Pixels TFT LCD |
||
** تحميل ورقة البيانات **
SFTO096JY-7183AN المواصفات.pdf
0.96 بوصة IPS TFT LCD ثمانية أقلام مقدمة المنتج
على الرغم من حجمها الصغير ، يتم استخدام شاشات TFT LCD الصغيرة على نطاق واسع في الصناعات مثل الأجهزة الذكية القابلة للارتداء والأدوات والكاميرات الرقمية والعلامات الإلكترونية وأجهزة الاتصال والمنازل الذكية.هذا 0.96 بوصة شاشة TFT صغيرة الحجم SFTO096JY-7183AN تعتمد واجهة SPI (واجهة محيطية متسلسلة) ، وهي عالية السرعة ، مزدوجة بالكامل ،حافلة الاتصال المزامنة التي تحتل أربعة خطوط فقط على دبوس الرقاقة، توفير المساحة لبرامج الشريحة وترتيب PCB.
SFTO096JY-7183AN هو شاشة TFT LCD ملونة كاملة بحجم قطري قدره 0.96 بوصة وحل 80 × 160. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من SFTO096JY-7183AN نموذج هو 13.5x27.9x1.5 ملم، وحجم المنطقة النشطة هو 10.8x21.7 ملم.
تكنولوجيا IPS المستخدمة في المنتج تضمن أن المستخدمين يمكنهم تجربة الرؤية البانورامية للشاشة وتجربة المستخدم الممتازة من أي اتجاه.يتم دمج جهاز التحكم ST7735 في الوحدة، مع نطاق التوتر المنطقي لمصدر الطاقة من 3.0V إلى 3.4V. يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C.يمكن تخصيص FPC من SFTO096JY-7183AN وفقًا لمتطلبات المستخدم ويمكن تجهيزها بشاشة لمسة مقاومة (RTP) مصممة حديثًا أو شاشة لمسة سعة.
السمة
| لا، لا، لا | البند | المحتوى |
| 1 | حجم الشاشة | 0.96 بوصة ((مقطوعة) |
| 2 | وضع العرض | عادةً أسود |
| 3 | القرار | 80 ((H) RGB x 160 ((V) |
| 4 | مسافة النقطة | 0.135 (H) × 0.1356 ((V) mm |
| 5 | المنطقة النشطة | 10.8 ((H) x 21.7 (V) mm |
| 6 | حجم الوحدة | 13.5 ((H) x 27.9 ((V) x1.5 ((D) mm |
| 7 | ترتيب الألوان | شريط RGB V الرأسي |
| 8 | واجهة | SPI 4 LINE |
| 9 | محرك القيادة | ST7735S |
| 10 | الضوء ((cd/m2) | 260 (TYP) |
| 11 | اتجاه الرؤية | كل الرؤية |
| 12 | الضوء الخلفي | 1 مصباح LED أبيض |
| 13 | التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| 14 | درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |

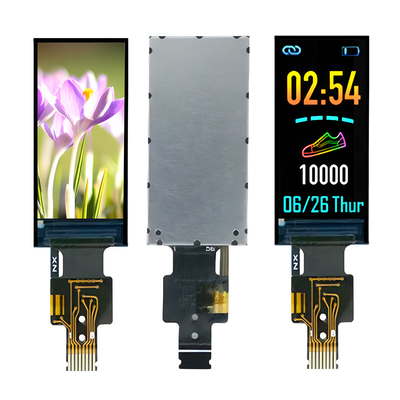

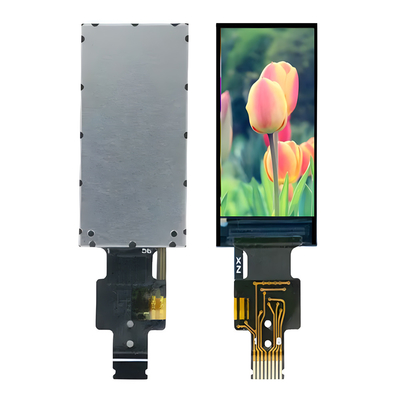

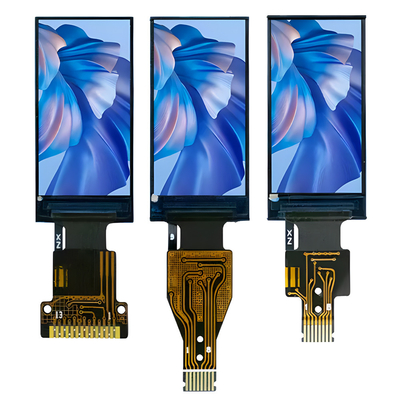

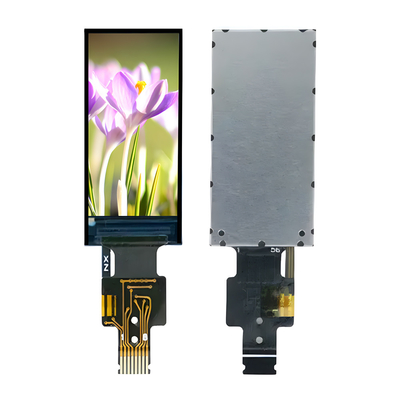

0.96 بوصة IPS TFT LCD 8 دبوس رسومات المنتج
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | الحالة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
... |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
... |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
تعريفات الدبوس
|
الدبوس |
الرمز |
الوصف |
| 1 | LEDA | مقطوعة الضوء الخلفي |
| 2 | الـ GND | الأرض |
| 3 | إعادة تعيين | إعادة تعيين دبوس LCM |
|
4 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 5 | الـ SDA | إدخال البيانات المتسلسلة |
| 6 | الـ SCL | دبوس الساعة المتسلسل |
| 7 | VDD | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | - | - | |
|
لون إحداثيات CIE |
الأبيض | إكس | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| أحمر | إكس | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| أخضر | إكس | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| الأزرق | إكس | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| النقل (مع الاستقطاب) |
5.09 |
% | |||||
0.96 بوصة IPS TFT LCD 8 دبوس المنتج Iالعجوز
