تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT IPS مقاس 1.3 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | مع، قابلة للتخصيص |
| اتجاه الرؤية: | IPS، زوايا مشاهدة مجانية | واجهة: | واجهة SPI |
| الرقم السري: | 24 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 24 PIN Tft شاشة LCD,240x240 بكسل شاشة LCD TFT,1.3 بوصة شاشة TFT LCD,240x240 Pixels TFT LCD Display,1.3 Inch TFT LCD Display |
||
1.3 بوصة IPS TFT LCD مع غطاء الزجاج مقدمة المنتج
لوحة الغطاء هي عدسة شفافة مثبتة على الخارج من شاشة العرض الإلكتروني، تستخدم لحماية شاشات العرض اللمسية وغير اللمسية.مع تطور تكنولوجيا الإنترنت المحمول، ارتفع عدد أنظمة الترفيه والأجهزة الأخرى في فترة النمو السريع لمنتجات الإلكترونيات الاستهلاكية بشكل كبير،الذي يدفع فعليا الطلب على السوق لمنتجات الغطاء لزيادة كبيرة.
مع تنويع أشكال الشاشات ، أصبحت أغطية المركبات البصرية حلًا ناشئًا للغطاء بسبب مزاياها في الأداء.لوحات الغطاء الضوئية المركبة لديها أداء ممتاز من حيث مقاومة الصدمات، والانعكاسية، والانتقال، ويتم الترحيب بها على نطاق واسع من قبل المستخدمين.
SFTO130JY-7167AT هو شاشة LCD TFT مربعة ملونة كاملة بحجم قطري قدره 1.3 بوصة وحل 240 × 240. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من SFTO130JY-7167AT نموذج هو 26.16x29.22 ملم، وحجم المنطقة النشطة هو 23.4x23.4 ملم.
تكنولوجيا IPS المستخدمة في المنتج تضمن أن المستخدمين يمكنهم تجربة الرؤية البانورامية للشاشة وتجربة المستخدم الممتازة من أي اتجاه.يتم دمج جهاز التحكم ST7789P3 في الوحدة، مع نطاق التوتر المنطقي لتزويد الطاقة من 3.0V إلى 3.6V. يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C.يمكن تخصيص FPC من SFTO130JY-7167AT وفقًا لمتطلبات المستخدم ويمكن تجهيزها بشاشة لمسة مقاومة (RTP) مصممة حديثًا أو شاشة لمسة سعة.
السمة
| البند | المحتوى |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| حجم الزجاج الغطاء | قابلة للتخصيص |
| واجهة | SPI |
| محرك القيادة | ST7789P3 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
1.3 بوصة IPS TFT LCD مع غطاء الزجاج رسم المنتج
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
| الضوء |
... |
250 |
... |
Cd/m2 |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25°C | - | 80 | - |
درجة |
| φ = 180o | 25°C | - | 80 | - | |||
|
θ |
φ = 90o | 25°C | - | 80 | - | ||
| φ = 270o | 25°C | - | 80 | - | |||
| نسبة التباين | CR | - | 25°C | 800 | - | - | |
|
لون إحداثيات CIE |
الأبيض | إكس | 25°C | 0.300 | 0.302 | 0.304 |
- |
| Y | 25°C | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25°C | 0.622 | 0.624 | 0.626 | ||
| Y | 25°C | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25°C | 0.286 | 0.288 | 0.290 | ||
| Y | 25°C | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25°C | 0.134 | 0.136 | 0.138 | ||
| Y | 25°C | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) | 4. 18 | 4.65 | % | ||||

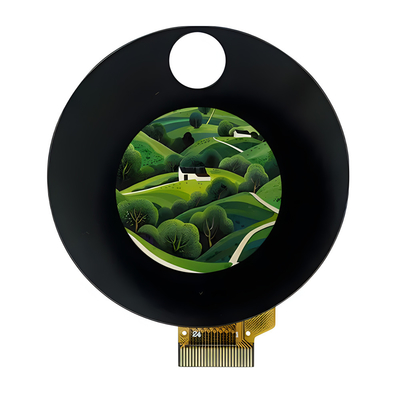

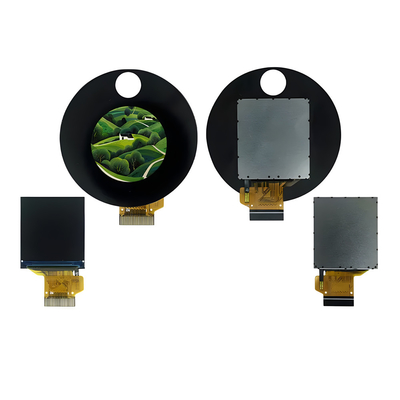

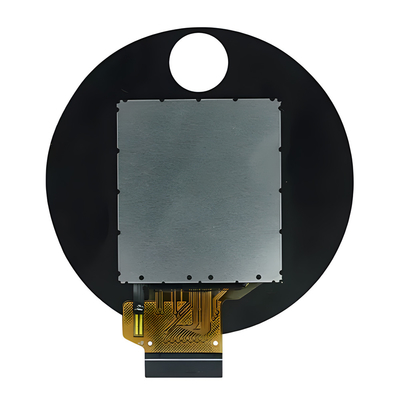

1.3 بوصة IPS TFT LCD مع غطاء زجاجي صورة المنتج
اختبار الموثوقية
| مادة الاختبار |
حالة الاختبار |
التفتيش بعد الاختبار |
| عملية الحرارة العالية | 85 درجة مئوية لمدة 96 ساعة |
بعد الانتهاء من الاختبار، يجب وضع عينات LCD المختبرة في بيئة ذات درجة حرارة و رطوبة داخلية عادية لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري.لا يسمح بأن تكون العينات بها العيوب التالية: 2كل وحدة مختبرة يمكن استخدامها فقط لمشروع اختبار واحد |
| عملية درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 85 درجة مئوية لمدة 96 ساعة | |
| تخزين في درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تشغيل درجة حرارة عالية تشغيل الرطوبة | 60 درجة مئوية، 90٪ RH لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية ((30 دقيقة) ~ +25 درجة مئوية ((5 دقيقة) ~ +60 درجة مئوية ((30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون تشغيل) |
التردد: 10~55 هرتز1.0 ملم وقت التنظيف: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه من X و Y و Z |
|
| اختبار الكهرباء الثابتة | لمسة ±4KV، لمسة الهواء ±8KV |
