تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 1.54 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | واجهة: | واجهة SPI |
| الرقم السري: | 10 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | واجهة SPI شاشة LCD مربعة,240*240 نقطة مربع شاشة LCD,1. 54 بوصة مربع شاشة LCD,240*240 Dots Square LCD Display,1.54 Inch Square LCD Display |
||
IPS TFT 1.54 بوصة، SPI TFT LCD 1.54 بوصة مقدمة المنتج
الشاشة المربعة تشير إلى منتج LCD خاص بنسبة شكل 1:1، والتي يمكن تخصيصها وتقطيعها وفقا لتصميم العميل. شاشات الشاشة المربعة هي جذب اهتمام الناس تدريجيا، مع الحجم الكلي رقيقة للغاية،عمر العرض الطويل، وتبديد الحرارة الجيدة. SAEFDISPLAY يمكن أن توفر شاشات مربعة بأحجام 0.85 "، 1.3"، 1.33 "، 1.4"، 1.44 "، 1.54 "، 3.95 "، 4" و 7.6 "، والتي تستخدم عادة في الأجهزة المحمولة،أجهزة منزلية ذكيةوبيئات تركيب خاصة أخرى.
SFTO154JY-7166AN هو شاشة LCD TFT مربعة ملونة كاملة بحجم قطري 1.54 بوصة وحل 240 × 240. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم وحدة SFTO154JY-7166AN هو 31.52 x 33.72mm ، وحجم المنطقة النشطة هو 27.72 x 27.72mm. يتم التحكم بها بواسطة ST7789P3 ، مع نطاق فولتاج إمدادات الطاقة المنطقية من 3.0V إلى 3.6V.
يمكن أن تعمل هذه الشاشة LCD TFT المربعة في نطاق درجة الحرارة من -20 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C.يمكن تجهيز SFTO154JY-7166AN بشاشة لمسة مقاومة حديثة التصميم (RTP) أو شاشة لمسة سعة.
السمة
| البند | المواصفات | الوحدة |
| وضع العرض | عادةً أسود، قابل للإنتقال | / |
| اتجاه الرؤية | كل | / |
| الألوان | 262K | / |
| محرك القيادة | ST7789 | / |
| نوع الواجهة | 4 SPI الأسلاك | / |
| المخطط الأبعاد | 31.52 ((W) × 33.72 ((H) × 1.94 ((T) |
ملم |
| المنطقة النشطة للكاميرا | 27.72 ((W) × 27.72 ((H) |
ملم |
| القرار | 240 RGB ((H) × 240 ((V) | البكسلات |
| مساحة البكسل | 0.1155 ((W) × 0.1155 ((H) |
ملم |
IPS TFT 1.54 بوصة، SPI TFT LCD 1.54 بوصةرسم المنتج
تعريف الدبوس
|
لا |
الرمز | الوصف |
| 1 | الـ GND | الأرض |
|
2 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 3 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 4 | الـ SCL | دبوس الساعة المتسلسل |
| 5 | الـ SDA | مدخلات بيانات تسلسلية / مخرجات |
| 6 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 7 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | الـ GND | الأرض |
| 9 | LEDA | مقطوعة الضوء الخلفي |
| 10 | LEDK | كاثود الضوء الخلفي |
الدرجات القصوى
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | الـ VCC | -صفر3 | 4.6 | V |
| درجة حرارة العمل | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
| الرطوبة | RH |
... |
90٪ ((ماكس 60C) | RH |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
| الضوء |
... |
250 |
... |
Cd/m2 |
المواصفات البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ||
|
نطاق زاوية المشاهدة |
الأفقية | Θ3 |
CR>10 |
75 | 80 | - | دج. | |
| Θ9 | 75 | 80 | - | دج. | ||||
| الرأسي | Θ12 | 75 | 80 | - | دج. | |||
| Θ6 | 75 | 80 | - | دج. | ||||
| نسبة التباين |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| النقل | تـر |
- |
4.6 | 5.4 |
- |
% | ||
| مجموعة الألوان |
سي جي |
- |
45 |
50 |
- |
% | ||
|
إعادة إنتاجعلى اللون |
أحمر |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| (راي) | 0.300 | 0.282 | 0.660 | - | ||||
|
أخضر |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| جيه | 0.514 | 0.544 | 0.574 | - | ||||
|
الأزرق |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| بواسطة | 0.125 | 0.155 | 0.185 | - | ||||
| اللون الأبيض | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| (وي) | 0.304 | 0.334 | 0.364 |
- |
||||
| وقت الاستجابة | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

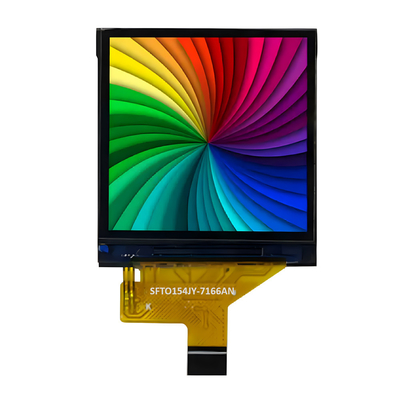

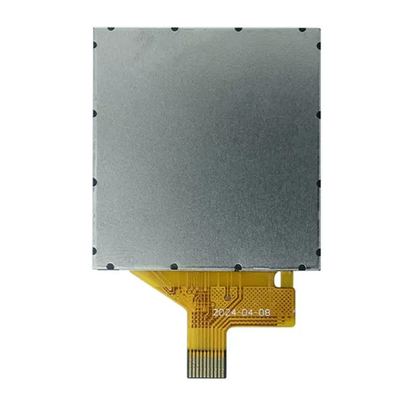

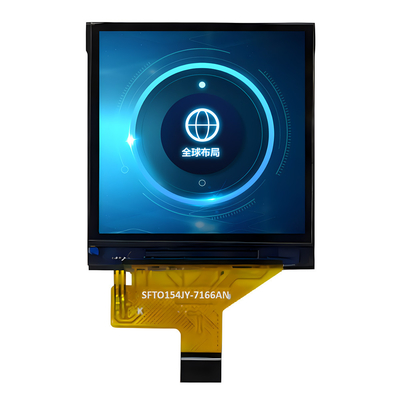

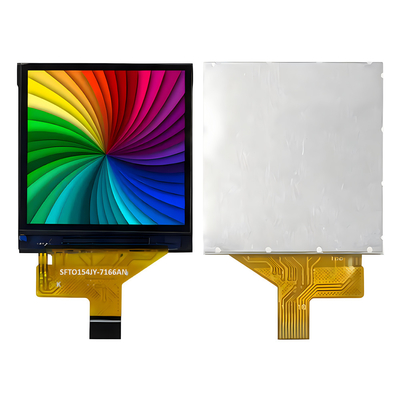

IPS TFT 1.54 بوصة، SPI TFT LCD 1.54 بوصةصورة المنتج
حالة اختبار الموثوقية
| لا.. |
البند |
الحالة | المعيار |
|
1 |
درجة حرارة عالية(اختبار غير تشغيلي) |
80 درجة مئوية* 240 ساعة |
لا يوجد عيب في وظيفة التشغيل في درجة حرارة الغرفة هي مسموح به (. يجب أن تتبع IDD من LCM قبل وبعد الاختبار المواصفات
|
|
2 |
الحرارة المنخفضة(اختبار غير تشغيلي) |
-30 درجة مئوية * 240 ساعة |
|
|
3 |
اختبار عدم العمل في درجة حرارة عالية ورطوبة عالية |
60°C*90%RH*240 ساعة | |
|
4 |
تشغيل درجة حرارة عالية الاختبار
|
70 درجة مئوية* 240 ساعة |
|
|
5 |
التشغيل في درجة حرارة منخفضةالاختبار |
-20 درجة مئوية * 240 ساعة |
|
| 6 | اختبار الصدمة الحرارية | -20 درجة مئوية ((30 دقيقة) <>70 درجة مئوية ((30 دقيقة) * 10 دورات |
