تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 1.54 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | واجهة: | واجهة SPI |
| الرقم السري: | 10 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 10 دبوس ZIF اتصال شاشة TFT,240x240 نقطة شاشة TFT,1. 54 بوصة شاشة TFT,240x240 Dots TFT Display,1.54 Inch TFT Display |
||
1.54 بوصة SPI TFT LCD 240x240 دقة مقدمة المنتج
الشاشة المربعة تشير إلى منتج LCD خاص بنسبة شكل 1:1، والتي يمكن تخصيصها وتقطيعها وفقا لتصميم العميل. شاشات الشاشة المربعة هي جذب اهتمام الناس تدريجيا، مع الحجم الكلي رقيقة للغاية،عمر العرض الطويل، وتبديد الحرارة الجيدة. SAEFDISPLAY يمكن أن توفر شاشات مربعة بأحجام 0.85 "، 1.3"، 1.33 "، 1.4"، 1.44 "، 1.54 "، 3.95 "، 4" و 7.6 "، والتي تستخدم عادة في الأجهزة المحمولة،أجهزة منزلية ذكيةوبيئات تركيب خاصة أخرى.
SFTO154JY-7166AN هو شاشة LCD TFT مربعة ملونة كاملة بحجم قطري 1.54 بوصة وحل 240 × 240. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم وحدة SFTO154JY-7166AN هو 31.52 x 33.72mm ، وحجم المنطقة النشطة هو 27.72 x 27.72mm. يتم التحكم بها بواسطة ST7789P3 ، مع نطاق فولتاج إمدادات الطاقة المنطقية من 3.0V إلى 3.6V.
يمكن أن تعمل هذه الشاشة LCD TFT المربعة في نطاق درجة الحرارة من -20 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C.يمكن تجهيز SFTO154JY-7166AN بشاشة لمسة مقاومة حديثة التصميم (RTP) أو شاشة لمسة سعة.
السمة
| البند | المحتوى |
| حجم الشاشة | 1.54 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 27.72 × 27.72 ملم |
| حجم الوحدة | 31.52 × 3372x 1.94max ((D) ملم |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | SPI |
| محرك القيادة | ST7789P3 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
1.54 بوصة SPI TFT LCD 240x240 دقةرسم المنتج
تعريف الدبوس
|
لا |
الرمز | الوصف |
| 1 | الـ GND | الأرض |
|
2 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 3 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 4 | الـ SCL | دبوس الساعة المتسلسل |
| 5 | الـ SDA | مدخلات بيانات تسلسلية / مخرجات |
| 6 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 7 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 8 | الـ GND | الأرض |
| 9 | LEDA | مقطوعة الضوء الخلفي |
| 10 | LEDK | كاثود الضوء الخلفي |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
| الضوء |
... |
250 |
... |
Cd/m2 |
المواصفات البصرية
| المعلم | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة | ||
|
نطاق زاوية المشاهدة |
الأفقية | Θ3 |
CR>10 |
75 | 80 | - | دج. | |
| Θ9 | 75 | 80 | - | دج. | ||||
| الرأسي | Θ12 | 75 | 80 | - | دج. | |||
| Θ6 | 75 | 80 | - | دج. | ||||
| نسبة التباين |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| النقل | تـر |
- |
4.6 | 5.4 |
- |
% | ||
| مجموعة الألوان |
سي جي |
- |
45 |
50 |
- |
% | ||
|
إعادة إنتاجعلى اللون |
أحمر |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| (راي) | 0.300 | 0.282 | 0.660 | - | ||||
|
أخضر |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| جيه | 0.514 | 0.544 | 0.574 | - | ||||
|
الأزرق |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| بواسطة | 0.125 | 0.155 | 0.185 | - | ||||
| اللون الأبيض | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| (وي) | 0.304 | 0.334 | 0.364 |
- |
||||
| وقت الاستجابة | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

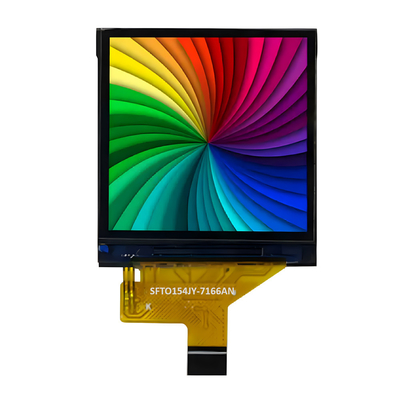

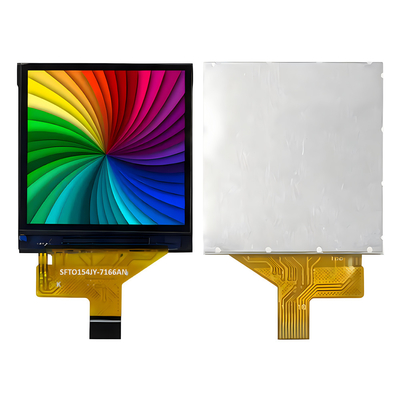

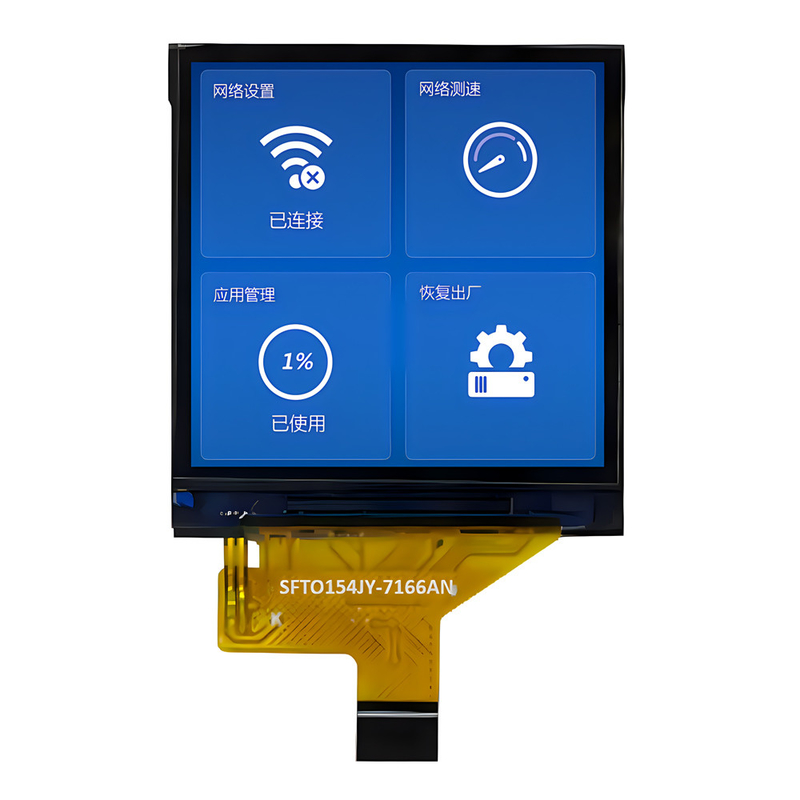

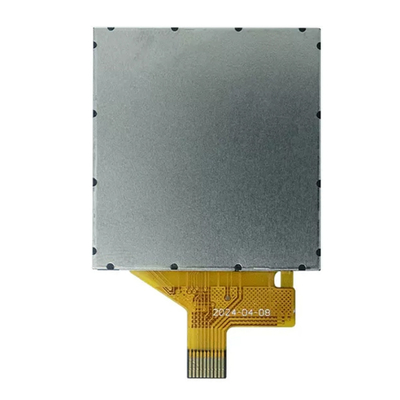

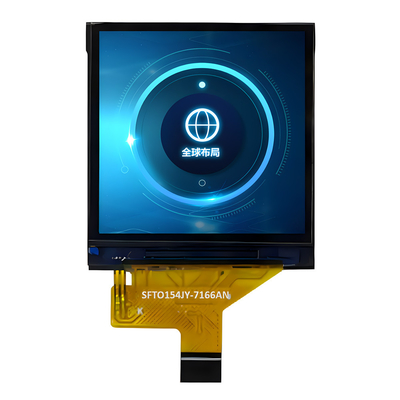

1.54 بوصة SPI TFT LCD 240x240 دقةصورة المنتج
