تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة LCD TFT LVDS مقاس 7 بوصات | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 1024 * 600 | غطاء زجاجي: | أوديإم |
| واجهة: | LVDS | إضاءة السطح: | 1000 شمعة / م 2 |
| عمر LED: | 40000 ساعة | عدد الدبابيس: | 20 دبابيس |
| لوح التحكم: | مع | اتجاه الرؤية: | كل زوايا الرؤية |
| إبراز: | وحدة TFT LCD للخارج,1000 نيت TFT LCD Module,7 بوصة TFT وحدة LCD,1000nits TFT LCD Module,7 Inch TFT LCD Module |
||

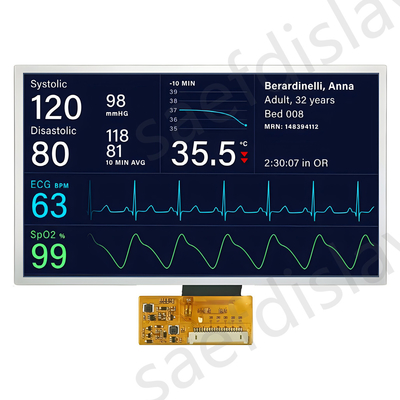

IPS TFT LCD 7" LVDS 1000nits 1024x600dots مقدمة المنتج
رقم الطراز :SFTO700SH-7168A10-N
واجهة LVDS تشير إلى الإشارة التفاضلية منخفضة الجهد.تم تطوير تكنولوجيا الإرسال بشكل رئيسي للحد من أوجه القصور في استهلاك الطاقة العالي والتداخل الكهرومغناطيسي الكبير EMI عند إرسال النطاق العريض بمعدل البت العالي، حتى تتمكن من تحقيق ضوضاء منخفضة واستهلاك طاقة منخفض.
النموذج SFTO700SH-7168A10-N هو شاشة LCD TFT ذات المصفوفة النشطة ذات اللون النقل IPS 7 بوصات تدعم دقة 1024x600 نقطة. حجم الوحدة 165 ((H) × 100 ((V) × 5.7 ((D) mm.المساحة الفعالة 154.2144 ((H) ×85.92 ((V) mm. يدعم هذا الشاشة TFT واجهة LVDS. بمساعدة أسطح العرض المضادة للوهج ، لا تعكس الشاشة الضوء وتحافظ على جودة صورة أفضل.
قيمة سطوع شاشة LCD هي 1000 cd / m2 ونسبة التباين (القيمة النموذجية) هي 500:1يتراوح فولتاج الطاقة من 3.0 فولت إلى 3.6 فولت؛ القيمة النموذجية هي 3.3 فولت. يعمل في نطاق درجة الحرارة من -30 إلى +80 درجة مئوية، درجة حرارة التخزين تتراوح من -30 إلى +80 درجة مئوية.
الخصائص
|
لا، لا، لا |
البند | المواصفات | الوحدة |
| 1 | حجم اللوحة | 7 | بوصة |
| 2 | عدد البكسلات | 1024 × 3 ((RGB) × 600 | البكسلات |
| 3 | المنطقة النشطة | 154.2144 ((H) ×85.92 ((V) | ملم |
| 4 | مساحة البكسل | 0.1506 ((H) ×0.1432 ((V) | ملم |
| 5 | مقياس المخطط | 165 ((H) × 100 ((V) × 5.7 ((D) | ملم |
| 6 | ترتيب البكسلات | RGB - الشريط | - |
| 7 | وضع العرض | IPS مع عادة الأسود | - |
| 8 | اتجاه الرؤية | جميع اتجاهات الرؤية | - |
| 9 | عرض اللون | 16.7M | - |
| 10 | واجهة | أجهزة التشغيل القصوى | - |
| 11 | الضوء الخلفي | مصباح ليد أبيض | - |
| 12 | السطوع | 1000 | cd/m2 |
| 13 | محرك القيادة | - | - |
| 14 | درجة حرارة العملية | -30~80 | oC |
| 15 | درجة حرارة التخزين | -30 ~ 85 | oC |
| 16 | الوزن | 116 ((النوع)) | g |

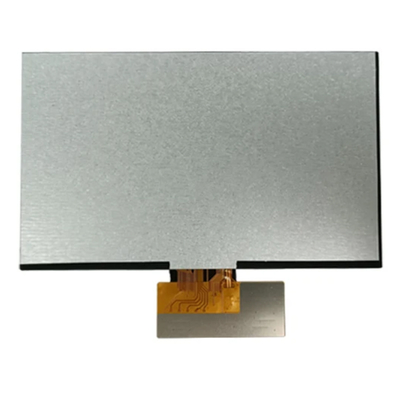

IPS TFT LCD 7" LVDS 1000nits 1024x600dots المنتجالرسم
تعريف الدبوس
|
الدبوس لا، لا، لا |
الرمز | إدخال/خروج | الوظيفة |
| 1 | VDD | (ب) | إمدادات الطاقة VDDIN=3.3V |
| 2 | VDD | (ب) | إمدادات الطاقة VDDIN=3.3V |
| 3 | LED_EN | أنا | إمدادات الطاقة VDDIN ((3.3 ~ 5.0V) |
| 4 | الـ GND | (ب) | الأرض |
| 5 | RXIN0N | أنا | بيانات التفاضل 0-LVDS |
| 6 | RXIN0P | أنا | بيانات التفاضل 0+LVDS |
| 7 | الـ GND | (ب) | الأرض |
| 8 | RXIN1N | أنا | بيانات التفاضل 1-LVDS |
| 9 | RXIN1P | أنا | بيانات التفاضل 1+LVDS |
| 10 | الـ GND | (ب) | الأرض |
| 11 | RXIN2N | أنا | البيانات التفاضلية لـ 2-LVDS |
| 12 | RXIN2P | أنا | بيانات التفاضل 2+LVDS |
| 13 | الـ GND | (ب) | الأرض |
| 14 | RX_CLKN | أنا | - مدخلات الساعة التفاضلية LVDS |
| 15 | RX_CLKP | أنا | إدخال ساعة التفاضل LVDS |
| 16 | الـ GND | (ب) | الأرض |
| 17 | RXIN3N | أنا | مدخلات الساعة التفاضلية 3-LVDS |
| 18 | RXIN3P | أنا | مدخلات الساعة التفاضلية 3+LVDS |
| 19 | PWM | أنا | سطوع الضوء الخلفي: تطبيق إشارة الجهد المستمر من 0.7 فولت إلى 1.4 فولت |
| 20 | VLED | (ب) | إمدادات الطاقة VLED = 5 ~ 12V ((النوع.) |
ظروف تشغيل نموذجية
| البند | الرمز | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | ||||
| فولتاج الإمدادات الرقمية | VDD | 3 | 3.3 | 3.6 | V | |
| إمدادات الطاقة للدي | VLED | 4.8 | 5 | 12 | V | |
| توفر وحدة تحكم الطاقة الجهد | (أفي) | -6 | - 5 | -أربعة5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| وحدة التحكم الداخلية للشاحن توفر الجهد الداخلي | VGH | 9 | - | 20 | V | |
| VGL | -20 | - | -9 | V | ||
| فولتاج إشارة المدخل | مستوى منخفض | VIL | 0 | - | 0.3*VDD | V |
| مستوى عال | فيروس نقص المناعة | 0.7*VDD | - | VDD | V | |
المواصفات البصرية
| البند | الرمز | الحالة | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
| (في)زاوية الزاوية | أنت | CR≥10 | - | 85 | - | درجة | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| وقت الاستجابة | طن + توف | θ=Φ =0 ° | - | 19 | 25 | ms | |
| عادي | |||||||
| مشاهدة | |||||||
| الزاوية | |||||||
| نسبة التباين | CR | 400 | 500 | - | - | ||
| الضوء | (ل) | 1000 | - | cd/m2 | |||
| توحيد الضوء | يو يو | 70 | 75 | - | % | ||
| لون اللون (CIE1931) | الأبيض | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| أحمر | RX | - | - | - | |||
| RY | - | - | - | ||||
| أخضر | GX | - | - | - | |||
| عام | - | - | - | ||||
| الأزرق | BX | - | - | - | |||
| بواسطة | - | - | - | ||||
IPS TFT LCD 7 "LVDS 1000nits 1024x600dots المنتج الأولالعجوز
