تفاصيل المنتج:
|
| المنتج: | 4 بوصة وحدة SPI TFT | هيكل الوحدة: | لوحة دوائر مطبوعة TFT+RTP+SPI |
|---|---|---|---|
| القرار: | 480×320 نقطة | واجهة: | 4 سلك SPI |
| شاشة لمسة: | مع شاشة تعمل باللمس مقاومة | سائق IC: | ILI9488 |
| البعد المخطط: | 55.04×89.3 (مم) | المنطقة النشطة: | 48.6×64.8 (مم) |
| الرقم السري: | 14 دبابيس | درجة الحرارة التشغيل.: | -20°C~70°C |
| درجة حرارة التخزين: | -30 ℃ ~ 80 ℃ | طاقة كهربائية شغالة: | 3.3 فولت / 5 فولت |
| استهلاك الطاقة: | ~90 مللي أمبير | الوزن: | ~25 جرام |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | SPI TFT LCD Module,480x320 نقطة TFT LCD Module |
||
4 بوصة SPI التواصل التسلسلي TFT Module Prodالمقدمة
رقم الطراز:SFTM400XM-7173AT
SFTM400XM-7173AT هي وحدة LCD 4 بوصات تعتمد طريقة اتصال SPI ذات 4 أسلاك ، مع وحدة تحكم السائق من ILI9488 ، بدقة 480 × 320 ، ووظيفة اللمس (اختياري).تتضمن هذه الوحدة شاشة عرض LCD، دائرة التحكم في الضوء الخلفي، و دائرة التحكم في شاشة اللمس.
السمة
| المنتج: | 4 بوصة SPI الوحدة |
| هيكل الوحدة: | أقراص PCB TFT + RTP + SPI |
| القرار: | 480×320 نقطة |
| واجهة: | 4 SPI الأسلاك |
| شاشة لمسة: | مع شاشة لمسة مقاومة |
| مركز التحكم بالشاحنة: | ILI9488 |
| مقاس المخطط: | 61.74 × 108.04 (ملم) |
| المنطقة النشطة: | 51.84 × 86.40 (ملم) |
| رقم الدبوس: | 14 دبوس |
| درجة الحرارة العملية: | -20°C~70°C |
| درجة الحرارة: | -30°C~80°C |
| الجهد العامل: | 3.3 فولت / 5 فولت |
| استهلاك الطاقة: | ~ 90mA |
| وزن: | ~ 71 غرام |
تكوين الأجهزة
تتكون الدائرة الأجهزة من هذه الوحدة LCD من ثلاثة أجزاء رئيسية: الدائرة التحكم في شاشة LCD، الدائرة التحكم في شاشة اللمس، ودوائر التحكم في الضوء الخلفي.
1، يتم استخدام دائرة التحكم في شاشة LCD للتحكم في دبوس شاشة LCD ، بما في ذلك دبوس التحكم ودبوس نقل البيانات.
2، ويمكن لدائرة التحكم بشاشة اللمس التحكم في استجابة الشاشة اللمسية وقراءة إحداثيات اللمس (شاشة اللمس اختيارية).
3، ويتم استخدام دائرة التحكم في الضوء الخلفي للسيطرة على سطوع الضوء الخلفي وتخفيفه. بالطبع إذا لم يكن هناك حاجة إلى التحكم في الضوء الخلفي،هذه الدائرة يمكن حذفها ويمكن توصيل دبوس التحكم الضوء الخلفي مباشرة إلى 3.3 فولت مصدر طاقة
4 بوصة SPI التواصل التسلسلي TFT Module Product الرسم
تعريف الدبوس
| لا.. | الدبوس | الوصف |
| 1 | الـ VCC | LCD إمدادات الطاقة إيجابية (3.3V ~ 5V) |
| 2 | الـ GND | شاشة LCD الأرضية |
| 3 | CS | تحديد شريحة LCD |
| 4 | إعادة تعيين | إعادة تعيين الشاشة |
| 5 | DC/RS | سجل LCD/إشارة اختيار البيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة الحافلة SPI LCD |
| 7 | SCK | إشارة الساعة LCD SPI Bus |
| 8 | مصباح LED |
إشارة التحكم في الضوء الخلفي (إضاءة عالية المستوى، إذا لم يكن هناك حاجة إلى التحكم، يرجى توصيل إلى 3.3 فولت) |
| 9 | SDO ((MISO) | إشارة بيانات قراءة الحافلة LCD SPI (إذا لم تكن هناك حاجة ، فيمكن فصلها) |
|
التالي هو دبوس الشاشة اللمسية. إذا لم يكن لديهم لمسة أو لا تتطلب وظيفة لمسة، فإنها يمكن فصل |
||
| 10 | T_CLK | إشارة ساعة الحافلة SPI بشاشة اللمس |
| 11 | T_CS | إشارة اختيار شريحة الشاشة اللمسية |
| 12 | T_DIN | إشارة مدخل حافلة SPI بشاشة اللمس |
| 13 | T_DO | إشارة خروج حافلة SPI بشاشة اللمس |
| 14 | T_IRQ | اشارة انقطاع الشاشة اللمسية |

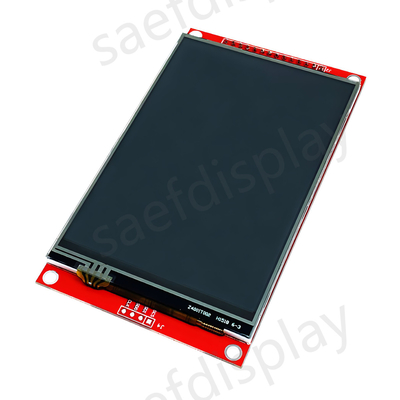

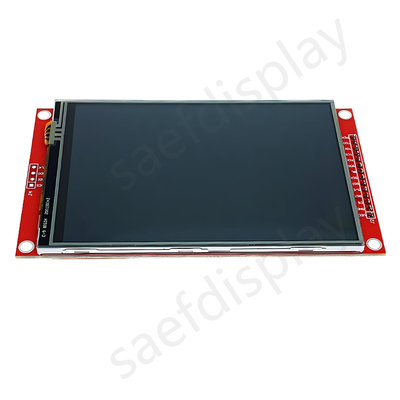

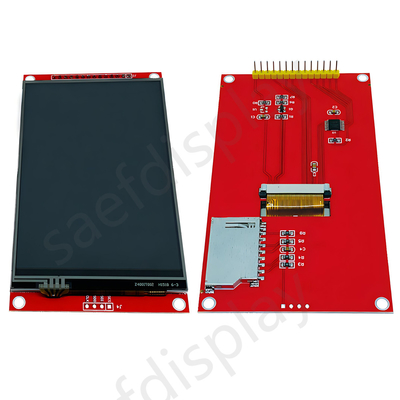

4 بوصة SPI التواصل التسلسلي TFT Module Prodالصورة
