تفاصيل المنتج:
|
| الكلمات الرئيسية: | وحدة عرض TFT تعمل باللمس مقاس 7 بوصة | شاشة لمسة: | لوحة لمس مقاومة |
|---|---|---|---|
| القرار: | 800 * 480 | غطاء زجاجي: | أوديإم |
| واجهة: | RGB | إضاءة السطح: | 300 شمعة / م 2 |
| عمر LED: | 40000 ساعة | عدد الدبابيس: | 40 |
| لوح التحكم: | مع | اتجاه الرؤية: | 06:00 |
| إبراز: | شاشة TFT LCD مقاس 7 بوصة,إينولوكس AT070TN83,800x480 نقطة TFT شاشة LCD,Innolux AT070TN83,800x480 Dots TFT LCD Display |
||
7 بوصة TFT 800x480 نقاط مع إدخال منتج RTP
رقم الطراز:SF-TC700I-9239D-T (متوافق تمامًا مع Innolux AT070TN83)
SF-TC700I-9239D-T هو شاشة LCD TFT ذات المصفوفة النشطة ذات المصفوفة النشطة ذات اللون النقل TN 7 بوصات مجهزة لوحة لمسة مقاومة وذات دقة 800x480 نقطة.حجم الوحدة هو 165 (العرض) X104 (الارتفاع) X6.5 (عمق) ملم؛ المنطقة الفعالة 152.4 (غ) X91.44 (ه) ملم. يدعم هذا الشاشة TFT واجهة RGB 24 بت. بمساعدة أسطح العرض المضادة للوهج،الشاشة لا تعكس الضوء وتحافظ على جودة صورة أفضل.
نسبة التباين لهذه الوحدة هي 500: 1 (القيمة النموذجية) ، والإشراق هو 300 نيت (القيمة النموذجية). نطاق فولتاج إمدادات الطاقة من LCM هو 3.0 ~ 3.6 فولت ، مع قيمة نموذجية 3.3 فولت.تعمل هذه الوحدة في نطاق درجة الحرارة من -20 إلى +70 درجة مئوية، مع درجات حرارة تخزين تتراوح من -30 إلى +80 درجة مئوية.
الخصائص
| البند | المواصفات |
| حجم شاشة LCD | 7.0 بوصة ((مقطوعة) |
| عنصر السائق | مصفوفة نشطة a-Si TFT |
| القرار | 800×3 ((RGB) ×480 |
| وضع العرض | عادةً أبيض، قابل للإنتقال |
| مسافة النقطة | 0.0635 ((W) X0.1905 ((H) mm |
| المنطقة النشطة | 152.4 (W) X91.44 (H) mm |
| حجم الوحدة | 165 ((W) X104 ((H) X6.5 ((D) مم |
| معالجة السطح | مضاد للوهج |
| ترتيب الألوان | شريط RGB |
| واجهة | الرقمية (TTL) |
| استهلاك طاقة الضوء الخلفي | 2.500 واط (نوع) |
| استهلاك الطاقة في اللوحة | 0.825W (مثل) |
7 بوصة TFT 800x480 نقاط مع RTP رسم المنتج
تعريف الدبوس
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 | VLED | (ب) | إمدادات الطاقة لشركة LED Driver |
| 2 | VLED | (ب) | إمدادات الطاقة لشركة LED Driver |
| 3 | الـ ADJ | أنا | ضبط سطوع LED مع PWM نبض |
| 4 | GLED | (ب) | أرضية للدائرة LED |
| 5 | GLED | (ب) | أرضية للدائرة LED |
| 6 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 7 | الـ VCC | (ب) | إمدادات الطاقة للدوائر الرقمية |
| 8 | الوضع | أنا | التحكم في وضع DE أو HV |
| 9 | DE | أنا | تمكين البيانات |
| 10 | VS | أنا | إدخال إشارة Vsync |
| 11 | HS | أنا | إدخال إشارة Hsync |
| 12 | الـ GND | (ب) | أرضية الطاقة |
| 13 | B5 | أنا | إدخال البيانات الزرقاء (MSB) |
| 14 | B4 | أنا | إدخال البيانات بالأزرق |
| 15 | B3 | أنا | إدخال البيانات بالأزرق |
| 16 | الـ GND | (ب) | أرضية الطاقة |
| 17 | B2 | أنا | إدخال البيانات بالأزرق |
| 18 | B1 | أنا | إدخال البيانات بالأزرق |
| 19 | B0 | أنا | إدخال البيانات الأزرق (LSB) |
| 20 | الـ GND | (ب) | أرضية الطاقة |
| 21 | G5 | أنا | إدخال البيانات الخضراء ((MSB) |
| 22 | G4 | أنا | إدخال البيانات الخضراء |
| 23 | G3 | أنا | إدخال البيانات الخضراء |
| 24 | الـ GND | (ب) | أرضية الطاقة |
| 25 | G2 | أنا | إدخال البيانات الخضراء |
| 26 | G1 | أنا | إدخال البيانات الخضراء |
| 27 | G0 | أنا | إدخال البيانات الخضراء (LSB) |
| 28 | الـ GND | (ب) | أرضية الطاقة |
| 29 | R5 | أنا | إدخال البيانات الأحمر ((MSB) |
| 30 | R4 | أنا | إدخال البيانات الحمراء |
| 31 | R3 | أنا | إدخال البيانات الحمراء |
| 32 | الـ GND | (ب) | أرضية الطاقة |
| 33 | R2 | أنا | إدخال البيانات الحمراء |
| 34 | R1 | أنا | إدخال البيانات الحمراء |
| 35 | R0 | أنا | إدخال البيانات الأحمر (LSB) |
| 36 | الـ GND | (ب) | أرضية الطاقة |
| 37 | DCLK | أنا | ساعة عينة |
| 38 | الـ GND | (ب) | أرضية الطاقة |
| 39 | ال/ر | أنا | حدد اتجاه المسح الأيسر أو الأيمن |
| 40 | U/D | أنا | حدد اتجاه الفحص لأعلى أو لأسفل |
ظروف تشغيل نموذجية
| البند | الرمز | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | |||
| الجهد الكهربائي | الـ VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| إيكس | - | 250 | 300 | mA | |
| الاستهلاك الحالي | الـ ILED | - | 500 | 550 | mA |
| الجهد العالي من منطق المدخل | فيروس نقص المناعة | 0.7VCC | - | الـ VCC | V |
| الجهد المنطقي للدخول منخفض | VIL | 0 | - | 0.3VCC | V |
| مدة حياة المصابيح | - | 40,000 | - | - | ساعة |
المواصفات البصرية
| البند | الرمز | الحالة | القيم | الوحدة | ||
| دقيقة. | -أجل. | (ماكس) | ||||
| زاوية الرؤية (CR≥ 10) | θL | Φ=180° ((9 ساعة) | 60 | 70 | - | درجة |
| θR | Φ=0° ((3 ساعة) | 60 | 70 | - | ||
| θT | Φ=90° ((12 ساعة) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ساعة) | 60 | 70 | - | ||
| وقت الاستجابة | طن | الطبيعي θ=Φ=0° | - | 10 | 20 | ميسيك |
| (توف) | - | 15 | 30 | ميسيك | ||
| نسبة التباين | CR | 400 | 500 | - | - | |
| اللون | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| الضوء | (ل) | 250 | 300 | - | cd/m2 | |
| توحيد الضوء | يو يو | 70 | 75 | - | % | |

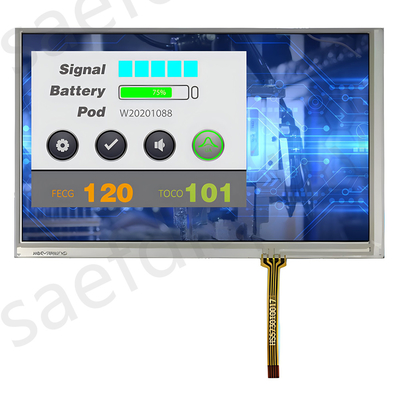

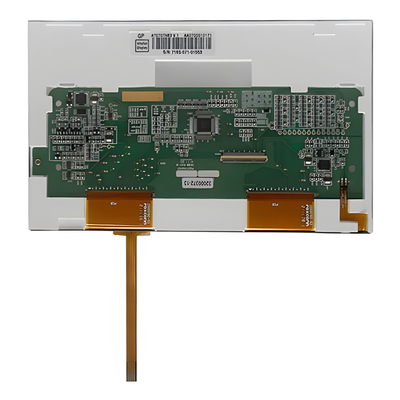

7 بوصة TFT 800x480 نقاط مع RTP صورة المنتج
