تفاصيل المنتج:
|
| المنتج: | وحدة SPI مقاس 3.2 بوصة | هيكل الوحدة: | لوحة دوائر مطبوعة TFT+RTP+SPI |
|---|---|---|---|
| القرار: | 240 × 320 نقطة | واجهة: | 4 سلك SPI |
| شاشة لمسة: | مع شاشة تعمل باللمس مقاومة | سائق IC: | ILI9341 |
| البعد المخطط: | 55.04×89.3 (مم) | المنطقة النشطة: | 48.6×64.8 (مم) |
| الرقم السري: | 14 دبابيس | درجة الحرارة التشغيل.: | -20°C~70°C |
| درجة حرارة التخزين: | -30 ℃ ~ 80 ℃ | طاقة كهربائية شغالة: | 3.3 فولت / 5 فولت |
| استهلاك الطاقة: | ~90 مللي أمبير | الوزن: | ~25 جرام |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 3وحدة عرض شاشة LCD TFT بطول 2 بوصة,ILI9341 شاشة LCD لمسة السائق,شاشة لمسة LCD 240x320 نقطة,ILI9341 Driver LCD Touch Screen,LCD Touch Screen 240x320 Dots |
||
3.2 بوصة SPI واجهة سلسلة TFT وحدة المنتج مقدمة
SFTM320XM-7169AT هي وحدة LCD مقاس 3.2 بوصة تتبنى طريقة اتصال SPI ذات 4 أسلاك ، مع وحدة تحكم مشغل ILI9341 ، بدقة 240 × 320 ، ووظيفة اللمس (اختيارية).تتضمن هذه الوحدة شاشة عرض LCD، دائرة التحكم في الضوء الخلفي، و دائرة التحكم في شاشة اللمس.
السمة
| المنتج: | 3وحدة SPI بقيمة 2 بوصة |
| هيكل الوحدة: | أقراص PCB TFT + RTP + SPI |
| القرار: | 240×320 نقطة |
| واجهة: | 4 SPI الأسلاك |
| شاشة لمسة: | مع شاشة لمسة مقاومة |
| مركز التحكم بالشاحنة: | ILI9341 |
| مقاس المخطط: | 55.04x89.3 (ملم) |
| المنطقة النشطة: | 48.6x64.8 (ملم) |
| رقم الدبوس: | 14 دبوس |
| درجة الحرارة العملية: | -20°C~70°C |
| درجة الحرارة: | -30°C~80°C |
| الجهد العامل: | 3.3 فولت / 5 فولت |
| استهلاك الطاقة: | ~ 90mA |
| وزن: | ~ 25 غرام |
تكوين الأجهزة
تتكون الدائرة الأجهزة من هذه الوحدة LCD من ثلاثة أجزاء رئيسية: الدائرة التحكم في شاشة LCD، الدائرة التحكم في شاشة اللمس، ودوائر التحكم في الضوء الخلفي.
1، يتم استخدام دائرة التحكم في شاشة LCD للتحكم في دبوس شاشة LCD ، بما في ذلك دبوس التحكم ودبوس نقل البيانات.
2، ويمكن لدائرة التحكم بشاشة اللمس التحكم في استجابة الشاشة اللمسية وقراءة إحداثيات اللمس (شاشة اللمس اختيارية).
3، ويتم استخدام دائرة التحكم في الضوء الخلفي للسيطرة على سطوع الضوء الخلفي وتخفيفه. بالطبع إذا لم يكن هناك حاجة إلى التحكم في الضوء الخلفي،هذه الدائرة يمكن حذفها ويمكن توصيل دبوس التحكم الضوء الخلفي مباشرة إلى 3.3 فولت مصدر طاقة
3.2 بوصة SPI واجهة متسلسلة TFT وحدة الرسم المنتج
تعريف الدبوس
| لا.. | الدبوس | الوصف |
| 1 | الـ VCC | LCD إمدادات الطاقة إيجابية (3.3V ~ 5V) |
| 2 | الـ GND | شاشة LCD الأرضية |
| 3 | CS | تحديد شريحة LCD |
| 4 | إعادة تعيين | إعادة تعيين الشاشة |
| 5 | DC/RS | سجل LCD/إشارة اختيار البيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة الحافلة SPI LCD |
| 7 | SCK | إشارة الساعة LCD SPI Bus |
| 8 | مصباح LED |
إشارة التحكم في الضوء الخلفي (إضاءة عالية المستوى، إذا لم يكن هناك حاجة إلى التحكم، يرجى توصيل إلى 3.3 فولت) |
| 9 | SDO ((MISO) | إشارة بيانات قراءة الحافلة LCD SPI (إذا لم تكن هناك حاجة ، فيمكن فصلها) |
|
التالي هو دبوس الشاشة اللمسية. إذا لم يكن لديهم لمسة أو لا تتطلب وظيفة لمسة، فإنها يمكن فصل |
||
| 10 | T_CLK | إشارة ساعة الحافلة SPI بشاشة اللمس |
| 11 | T_CS | إشارة اختيار شريحة الشاشة اللمسية |
| 12 | T_DIN | إشارة مدخل حافلة SPI بشاشة اللمس |
| 13 | T_DO | إشارة خروج حافلة SPI بشاشة اللمس |
| 14 | T_IRQ | اشارة انقطاع الشاشة اللمسية |

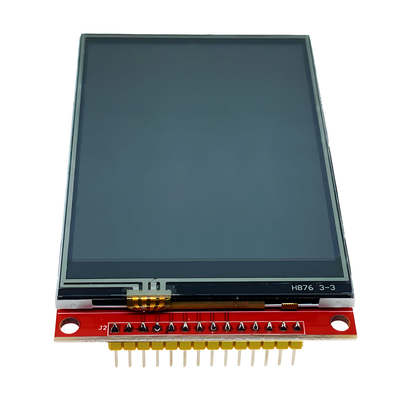

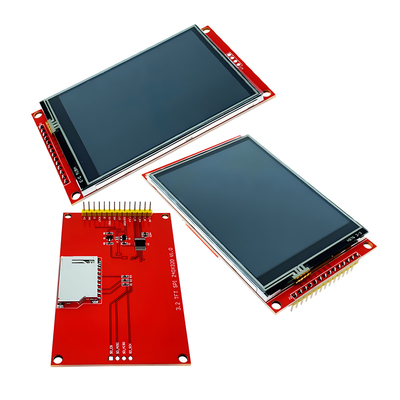

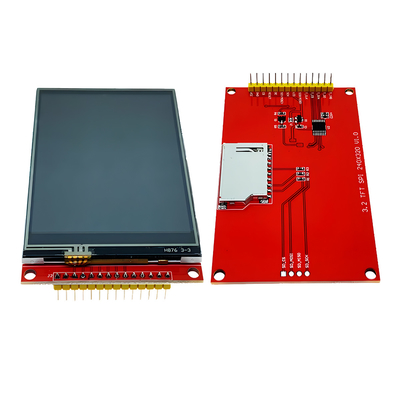

3.2 بوصة SPI واجهة متسلسلة وحدة TFT الصورة المنتج
