تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT IPS مقاس 1.3 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | مفتوحة زاوية الرؤية ((80/80/80/80) | واجهة: | واجهة SPI |
| الرقم السري: | 12 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | 1.3 بوصة عرض LCD مربع,شاشة LCD مربعة 240x240,1.3 بوصة SPI شاشة LCD,240x240 Square LCD Display,1.3 Inch SPI LCD Display |
||
1.3 بوصة IPS TFT LCD 12 دبوس مقدمة المنتج
SFTO130JY-7167AN هو شاشة LCD TFT مربعة ملونة كاملة بحجم قطري قدره 1.3 بوصة وحل 240 × 240. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من SFTO130JY-7167AN نموذج هو 26.16x29.22 ملم، وحجم المنطقة النشطة هو 23.4x23.4 ملم.
تكنولوجيا IPS المستخدمة في المنتج تضمن أن المستخدمين يمكن أن تعاني من عرض بانورامي للشاشة وتجربة المستخدم الممتازة من أي اتجاه.يتم دمج جهاز التحكم ST7789P3 في الوحدة، مع نطاق التوتر المنطقي لتزويد الطاقة من 3.0V إلى 3.6V. يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C ، ونطاق درجة حرارة التخزين هو -30 °C إلى +80 °C.يمكن تخصيص FPC من SFTO130JY-7167AN وفقًا لمتطلبات المستخدم ويمكن تجهيزها بشاشة لمسة مقاومة (RTP) مصممة حديثًا أو شاشة لمسة سعة.
السمة
| البند | المحتوى |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | SPI |
| محرك القيادة | ST7789P3 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
1.3 بوصة IPS TFT LCD 12 دبوس رسم المنتج
تعريف الدبوس
| لا، لا، لا | الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDA | مقطوعة الضوء الخلفي |
| 4 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | الأرض |
| 6 | الـ GND | الأرض |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ SDA | إدخال البيانات المتسلسلة |
| 11 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 12 | الـ GND | الأرض |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
| الضوء |
... |
250 |
... |
Cd/m2 |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد الأمامي | Vf | 3.0 | 3.2 | 3.4 | V |
| التيار الأمامي | إذا |
... |
20 |
... |
mA |
| عمر التشغيل |
... |
... |
40000 |
... |
الساعات |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجة |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| نسبة التباين | CR | - | 25 oC | 800 | - | - | |
|
لون إحداثيات CIE |
الأبيض | إكس | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| أحمر | إكس | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
أخضر |
إكس | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
الأزرق |
إكس | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| النقل (مع الاستقطاب) | 4. 18 | 4.65 | % | ||||

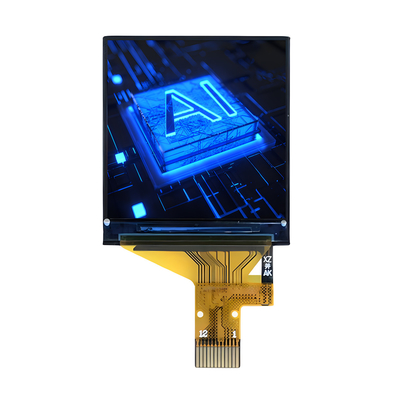

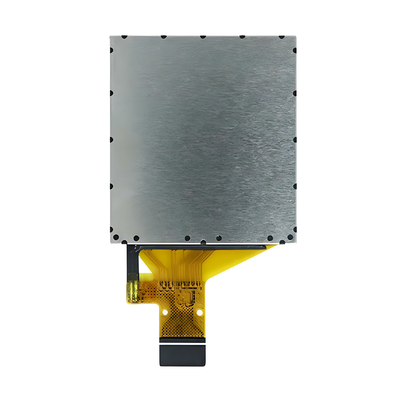

1.3 بوصة IPS TFT LCD 12 Pin صورة المنتج
