تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT SPI مقاس 2.2 بوصة | القرار: | 176×220 |
|---|---|---|---|
| شاشة لمسة: | مع شاشة تعمل باللمس مقاومة | واجهة: | SPI |
| غطاء زجاجي: | ليتم تخصيصها | اتجاه الرؤية: | 12:00 |
| سائق IC: | ILI9225G أو ما يعادله | الاتصال: | التوصيل (قابل للتخصيص) |
| الضوء: | 250 شمعة/م2(نيت) | الرقم السري: | 14 دبابيس |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD الرسومية,2.2 بوصة شاشة TFT LCD,شاشة SPI TFT LCD,2.2 Inch TFT LCD Display,SPI TFT LCD Display |
||
2.2 بوصة SPI QCIF TFT وصف المنتج
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| حجم العرض | 2.2 | بوصة |
| الأبعاد الخارجية | 43*56.16*23 | ملم |
| مركز التحكم بالشاحنة | ILI9225G | - |
| نوع الواجهة | 4-SPI | - |
2.2 بوصة SPI QCIF منتج TFTالرسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 3 | الـ SCL | أنا | في الواجهة المتسلسلة، يستخدم هذا كSCL. |
| 4 | D/C | أنا | في SPI ذي 4 خطوط، يستخدم هذا الدبوس كـ D/CX (تحديد البيانات / الأوامر). |
| 5 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 6 | SDA/SDO | أنا | دخول التاريخ / إخراج البيانات |
| 7 | NC | - | - |
| 8 | الـ GND | أنا | الأرض |
| 9 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 10 | أ | أوه | الـ LED Anode |
| 11-14 | K1-K4 | أوه | الكاثود LED |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا=60 mA |
| تيار التوريد | إذا | - | 60 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | 19.2 | - | mW | - |
| كثافة الضوء لـ LCM |
- |
200 | 250 | - | Cd/m2 | إذا=60 mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا=60 mA |
| لون الضوء الخلفي | الأبيض | |||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | |||
| دقيقة | النوع | ماكس | ||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 20 | - | السيدة | |
| 2 | النقل (مع PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 500 | - | - | |
| 4 |
زاوية النظر
|
هُو. | θR | CR>10 | - | 55 | - | درجة |
| θL | - | 55 | - | |||||
| (فير) | Θ+ | - | 55 | - | ||||
| ـ ـ | - | 25 | - | |||||

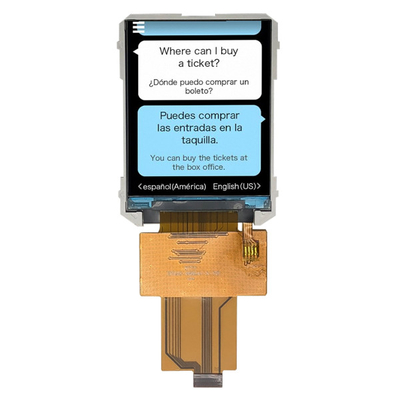

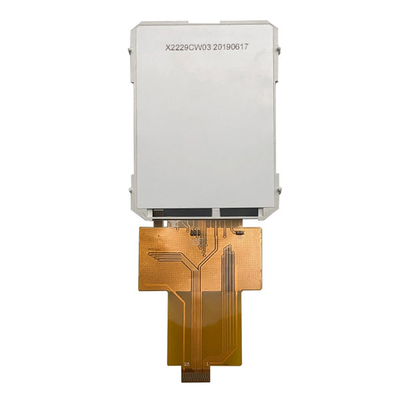

2صورة المنتج
منشآت المصنع والشهادات
الكلمة الرئيسية للبحث: tft 2.2"، 2.2 tft LCD، 2.2" tft LCD، 2.2 بوصة tft LCD، tft LCD 2.2شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة، شاشة 2.2 بوصة,شاشة LCD TFT بطول 2.2 بوصة،
عرض QCIF، QCIF TFT
