تفاصيل المنتج:
|
| المنتج: | شاشة لمس دائرية TFT مقاس 3.6 بوصة | القرار: | 544 (RGB) × 506 نقطة |
|---|---|---|---|
| إضاءة السطح: | 1000 cd/m2 (نيتس) | شاشة لمسة: | شاشة تعمل باللمس بالسعة (CTP) |
| اتجاه الرؤية: | زاوية عرض IPS كاملة | سائق IC: | ST72566 |
| الرقم السري: | 40 دبابيس | الاتصال: | ZIF |
| واجهة: | RGB 24 بت | عمر LED: | 40000 ساعة |
| قمة:: | -30 درجة مئوية إلى + 85 درجة مئوية | البعد المخطط: | 107.13 (عرض) × 107.13 (ارتفاع) × 9.76 (ارتفاع) ملم |
| المنطقة النشطة: | 89.76 (عرض) × 83.49 (ارتفاع) ملم | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 544 * 506 شاشة TFT LCD,3.6 بوصة شاشة TFT LCD,شاشة LCD TFT OEM,3.6 Inch TFT LCD Display,OEM TFT LCD Display |
||
وحدة العرض المستديرة ذات الشاشة اللمسية TFT سعة 3.6 بوصة
TS8036WV001-T هو لوحة LCD ذات المصفوفة النشطة الملونة TFT (ترانزستور الفيلم الرقيق) LCD (شاشة الكريستال السائل) مقاس 3.6 بوصة تستخدم TFT السيليكونية غير الملموسة كجهاز التبديل.يتكون هذا النموذج من لوحة TFT-LCD ناقلة، دائرة السائق، وحدة الإضاءة الخلفية وشاشة لمسة سعة. دقة TFT-LCD المستديرة البالغة 3.6 بوصة هي 544 × 506 بكسل ، ويمكنها عرض ما يصل إلى 16.7 مليون لون.تم تجهيز هذه الشاشة LCD TFT الدائرية مع IC ST72566 وتدعم واجهة RGB 24 بت. مجهزة بشاشة لمس PCAP ذات 5 نقاط تدعم واجهة I2C.وظائفها متعددة اللمسات والأداء البصري الممتاز تجعلها خيار مثالي للتطبيقات المطالبة.
-الجهد الدخالي المنخفض: VDD: 2.7 ~ 3.6V؛
-ألوان الشاشة LCD TFT: 16.7M ألوان
- واجهة وحدة المعالجة المركزية: - RGB 24BIT
- دائرة إمدادات الطاقة الداخلية
|
معلومات عامة
|
المواصفات | الوحدة |
| اللوحة الرئيسية | ||
| منطقة العرض ((AA)) | 89.76 ((ه) * 83.49 ((ف) (3.6 بوصة) | ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 16.7M | الألوان |
| عدد البكسلات | 544 ((RGB) * 506 | النقاط |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| مساحة البكسل | 0.165 ((H) *0.165 ((V) | ملم |
| زاوية النظر | كل | الساعة |
| محرك القيادة | ST72566 | - |
| ترتيب البكسلات | الشريط الرأسي RGB | |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل | -30+85 | °C |
| درجة حرارة التخزين | -30+85 | °C |
المعلومات الميكانيكية
|
البند
|
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
ملاحظة | |
| حجم الوحدة | أفقي ((H) | - | 107.13 | - | ملم | -صفر1 |
| الرأسي ((V) | - | 107.13 | - | ملم | -صفر1 | |
| عمق ((D) | - | 9.76 | - | ملم | ± 0.4 | |
| الوزن | - | TBD | - | g | - | |
وحدة العرض المستديرة ذات الشاشة اللمسية TFT سعة 3.6 بوصةالرسم
وصف رقم PIN
|
رقم التعريف |
الرمز |
مستوى | الوصف |
| 1 | LEDK | (ل) | الضوء الخلفي |
| 2 | LEDA | هـ | الضوء الخلفي |
| 3 | الـ GND | هـ | الأرضية القوية |
| 4 | الـ VCC | هـ | إمدادات الطاقة ((2.7-3.6 فولت) |
| 5-12 | R0-R7 | H/L | محرك بيانات أحمر |
| 13-20 | G0-G7 | H/L | حافلة البيانات الخضراء |
| 21-28 | B0-B7 | H/L | حافلة البيانات الزرقاء |
| 29 | الـ GND | (ل) | الأرضية القوية |
| 30 | DCLK | H/L | دبوس إشارة ساعة البكسل |
|
31 |
DISP | H/L | متصل بـ VDD في وضع التشغيل الطبيعي. متصل بـ GND ، IC في وضع الاستعداد. |
| 32 | HSYNC | H/L | مزامنة أفقية |
| 33 | VSYNC | H/L | التزامن الرأسي |
| 34 | DE | H/L | إشارة تمكين البيانات |
|
35 |
(أوتودل) |
H/L |
دبوس تحكم وظيفة OPT |
| 36 | CS | H/L | الشريحة تحديد دبوس الإدخال |
| 37 | الـ SCL | H/L | مدخلات الساعة المتسلسلة |
| 38 | الـ SDA | H/L | دبوس إدخال البيانات المتسلسلة |
| 39 | NTC1 | / | قم بتوصيل الترمستور |
| 40 | NTC2 | / | قم بتوصيل الترمستور |
التصنيفات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
|
| دقيقة | (ماكس) | |||
| فولتاج التغذية للدائرة المنطقية | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج التغذية للدوائر التناظرية | مؤسسات رأس المال | -صفر3 | 4.6 | V |
الخصائص الكهربائية المتواصلة
|
البند
|
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| إمدادات الطاقة | الـ VCC | 2.7 | 2.8 | 3.3 | V | |
| الوضع الطبيعي الاستهلاك الحالي | إيكس | - | - | 55 | mA | VCC=3.3V |
| بوابة TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| بوابة TFT من الجهد | VGL | -8 | -12 | -12 | V | |
خصائص وحدة الضوء الخلفي
|
البند
|
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | ماكس. | ||||
| الجهد المقدمي | Vf | 13.5 | - | 16 | V | |
| إمدادات مستقبلية حالية | إذا | - | 180 | - | mA | |
| ضوء الـ LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| التوحيد | / | 80 | % | - | ||

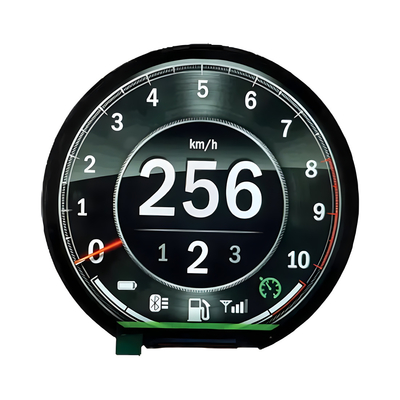

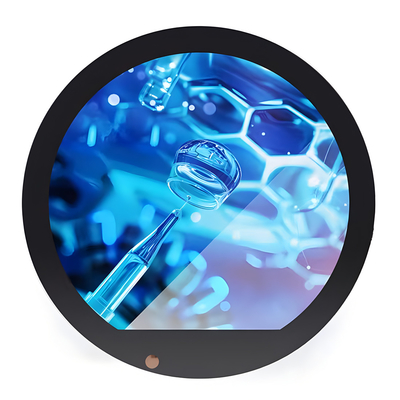

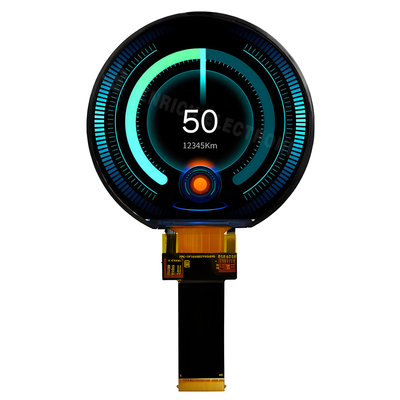

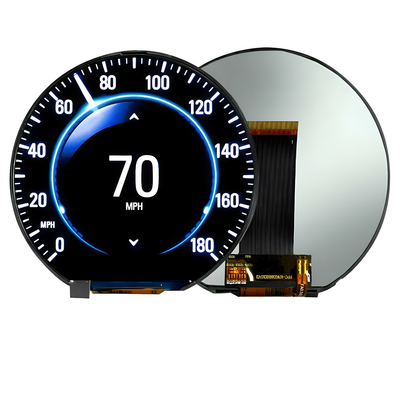

وحدة العرض المستديرة ذات الشاشة اللمسية TFT سعة 3.6 بوصةصورة المنتج
اختبار الموثوقية
| مادة الاختبار |
حالة الاختبار
|
التفتيش بعد الاختبار |
| عملية الحرارة العالية | 85 درجة مئوية لمدة 96 ساعة |
بعد الانتهاء من الاختبار، يجب وضع عينات LCD المختبرة في بيئة ذات درجة حرارة و رطوبة داخلية عادية لمدة 2-4 ساعات أو أكثر قبل الفحص الوظيفي والبصري.لا يسمح بأن تكون العينات بها العيوب التالية: 2كل وحدة مختبرة يمكن استخدامها فقط لمشروع اختبار واحد |
| عملية درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تخزين درجة حرارة عالية | 85 درجة مئوية لمدة 96 ساعة | |
| تخزين في درجة حرارة منخفضة | -30 درجة مئوية لمدة 96 ساعة | |
| تشغيل درجة حرارة عالية تشغيل الرطوبة | 60 درجة مئوية، 90٪ RH لمدة 72 ساعة | |
| الصدمة الحرارية | -10 درجة مئوية ((30 دقيقة) ~ +25 درجة مئوية ((5 دقيقة) ~ +60 درجة مئوية ((30 دقيقة) لمدة 10 دورات | |
| اختبار الاهتزاز (بدون تشغيل) |
التردد: 10~55 هرتز1.0 ملم وقت التنظيف: 11 دقيقة فترة الاختبار: 6 دورات لكل اتجاه من X و Y و Z |
|
| اختبار الكهرباء الثابتة | لمسة ±4KV، لمسة الهواء ±8KV |
