تفاصيل المنتج:
|
| المنتج: | شاشة IPS TFT مقاس 2.4 بوصة | شاشة لمسة: | شاشة تعمل باللمس مقاوم |
|---|---|---|---|
| القرار: | 240 * 320 | اتجاه الرؤية: | كل زوايا الرؤية |
| واجهة: | MCU (قابلة للتخصيص) | الرقم السري: | 25 دبوسًا (قابلة للتخصيص) |
| الاتصال: | مكون إضافي (قابل للتخصيص) | إضاءة السطح: | 800 شمعة/م2 (قابلة للتخصيص) |
| سائق IC: | ST7789V | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 240x320 IPS شاشة TFT,2.4 بوصة شاشة IPS TFT,800 نيت شاشة IPS TFT,2.4-Inch IPS TFT Display,800nits IPS TFT Display |
||
المواصفات SF-TC240H-8269B-T (2019-12-12) _20...
الوصف
SAEF TECHNOLOGY SF-TC240H-8269B-T هو شاشة TFT LCD من نوع IPS بحجم قطري 2.4 بوصة. وضوح الشاشة هو 240x320 QVGA ، وبسبب استخدام تقنية IPS ،المنتج له زاوية عرض 80 درجة من أي اتجاه. الأبعاد الخارجية لهذا المنتج هي 60.26 * 42.72 * 3mm، باستخدام ST7789V سائق IC و MCU الواجهة. نطاق درجة الحرارة العاملة لهذا المنتج هو -20 درجة مئوية إلى +70 درجة مئوية،التي يمكن أن تلبي متطلبات الغالبية العظمى من تطبيقات المنتجهذا المنتج مجهز بشاشة لمسة مقاومة (RTP) ، والتي هي أكثر ملاءمة للاستخدام ويوفر تجربة جيدة جدا للمستخدم.
التطبيق
تستخدم هذه الوحدة LCD TFT 2.4 ′′ على نطاق واسع في التحكم عن بعد ، والأجهزة الطبية المحمولة ، وأجهزة القياس الصغيرة ، والمحللات ، والساعات الذكية ، والأجهزة القابلة للارتداء ، وما إلى ذلك.
الرسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED_K | أوه | الكاثود LED |
| 2 | LED_A | أوه | الـ LED Anode |
| 3 | الـ GND | أنا | الأرض |
| 4 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 5 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 6 | إف إم إم إمارك | أوه | دبوس خروج تأثير الدموع |
| 7 | /CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 8 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 9 | RS | أنا | سجل إشارة تحديد |
| 10 | /WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 11 | /RD | أنا | قراءة إشارة القابض |
| 12 | الـ GND | أنا | الأرض |
| 13-20 | DB7-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 21 | الـ GND | أنا | الأرض |
| 22 | XR | أوه | دبوس لوحة اللمس |
| 23 | يو دي | أوه | دبوس لوحة اللمس |
| 24 | XL | أوه | دبوس لوحة اللمس |
| 25 | يو يو | أوه | دبوس لوحة اللمس |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الضوء الخلفيالمواصفات
| البند | الرمز | MIN | النوع | ماكس | الوحدة | الاختبار |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80mA |
| تيار التوريد | إذا | - | 80 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | - | mW | - | |
| كثافة الضوء لـ LCM | | - | 800 | - | Cd/m2 | إذا = 80mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80 mA |
| لون الضوء الخلفي | الأبيض | |||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | JIS K-7105 |
| الضباب | - | - | 1 | - | % | JIS K-7105 |
| صلابة السطح | - | - | 3 | - | هـ | 150gf 45 درجة |
| قوة القشرة من FPC | - | 5 | - | ن | نحو الأعلى 90 درجة | |
| ثني FPC | - | - | 3 | - | دورة | R=1.0، 90 درجة |
| قوة الدخول | - | - | 50 | زوجة | - | |
| الجهد القياسي | V touch | 7 | V | العاصمة | ||
| المقاومة في محور X | Rx | 300 | 900 | رقم تعريف الجهاز | ||
| المقاومة في محور X | (راي) | 200 | 500 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 20 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 100,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,000,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | |||
| دقيقة | النوع | ماكس | ||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | معدل التباين | سي سي | θ=0، | - | 250 | - | - | |
| 4 | المشاهدة | هُو. | θR | CR>10 | - | 80 | - | درجة |
| θL | - | 80 | - | |||||
| (فير) | Θ+ | - | 80 | - | ||||
| ـ ـ | - | 80 | - | |||||

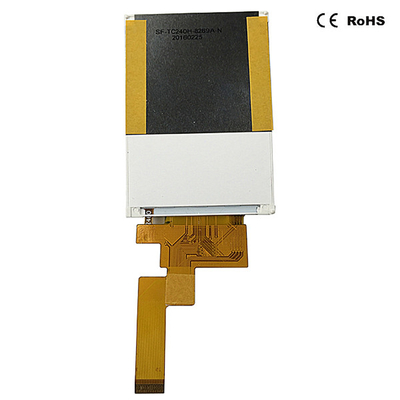

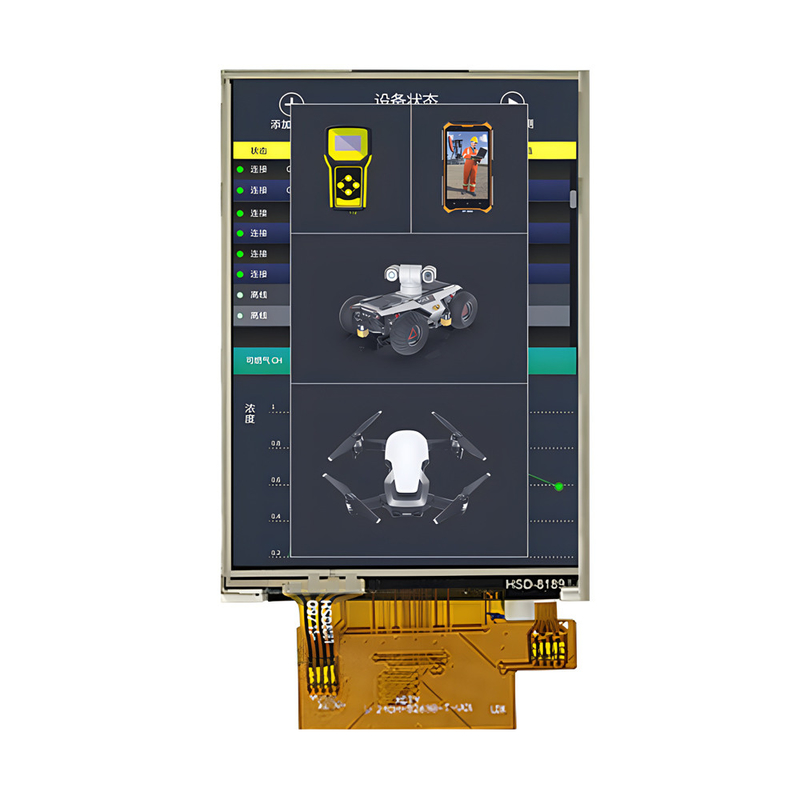

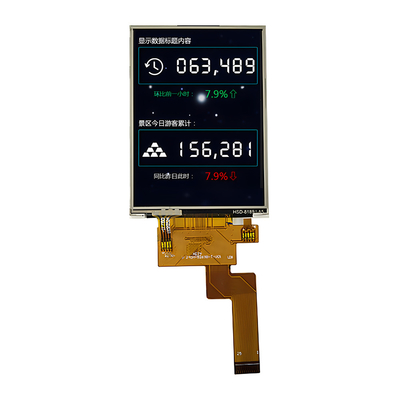

صورة المنتج
