تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة تي اف تي 7 بوصة | شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة) |
|---|---|---|---|
| القرار: | 1024 × 600 نقطة | أبعاد الغطاء الزجاجي: | كونينج غوريلا |
| واجهة Lcm: | MIPI | إضاءة السطح: | 300 شمعة/م2 (حتى 1500 شمعة) |
| EMI: | مع حماية EMI | صلابة سطح: | > 7 ح |
| مقاومة الصدمات: | IK08 | عمر LED: | 40000 ساعة |
| دبابيس: | 30 دبابيس | اتجاه الرؤية: | جميع زوايا المشاهدة (80/80/80/80) |
| واجهة CTP: | I2C | درجة الحرارة التشغيل.: | –20 إلى +70 |
| امتثال: | متوافق مع REACH & RoHS | الغبار: | مع 3M VHB |
| إبراز: | 7H صلابة الشاشة اللمسية TFT,شاشة لمس 7 بوصات TFT,IK08 شاشة لمسة TFT,7-inch touch screen TFT,IK08 touch screen TFT |
||

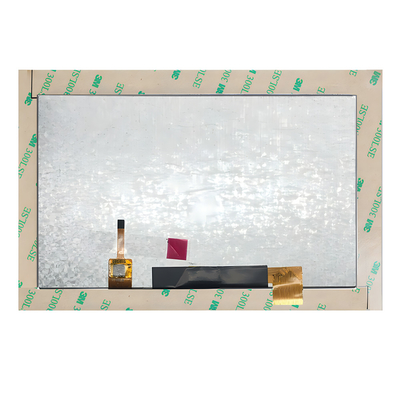

تستخدم SAEF Technology SF-TO700B-8857A-CT زجاج Corning Gorilla 2mm كلوحة غطاء ، والذي يحتوي على مقاومة تأثير IK08 وقسوة سطح تصل إلى 7H.هناك خيارات وظيفية متعددة لعلاج سطح الزجاج، مثل مضاد للبكتيريا، مضاد للماء، مضاد لبصمات الأصابع، مضاد للوهج، ومضاد للانعكاس.يمكن تخصيص حجم الزجاج الغطاء وفقا لتطبيق العميللتحقيق الوقاية من الغبار، سوف نطبق 3M VHB على الخطوات على الجزء الخلفي من الزجاج، والتي يمكن أن تمنع تماما الغبار من دخول جهاز المستخدم.كما قمنا بعمل معالجة مضادة للستاتيكمن خلال اختبار الكهرباء الثابتة للاتصال ، وصل مستوى الكهرباء الثابتة للمنتج / المستخدم إلى 8KV ، ومن خلال اختبار الكهرباء الثابتة للهواء ، وصل إلى 10KV.خيار آخر للتطبيق هو أن المنتج يمكن أن يكون له تأثيرات اللمس المثاليةسواء كان يداه عاريات أو يرتدي قفازات بلاستيكية.
تكنولوجيا SAEF SF-TO700B-8857A-CT تستخدم حاليا من قبل العملاء مع سطوع من 300 نيت. في نفس الوقت، يمكننا زيادة سطوع منتجاتنا إلى 500 نيت، 1000 نيت،و 1500 نيت لتلبية احتياجات المستخدمين في بيئات مختلفة.
تفاصيل سريعة عن المنتج
1حجم شاشة LCD: 7 ′′ بوصة TFT
2دقة: 1024×600
3زاوية الرؤية: حرة، جميع زوايا الرؤية
4-حجم المخطط: 164x97x2.6ملم
5نوع واجهة LCM: MIPI
6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: شاشة لمسة سعة ((CTP))
المواصفات
| البند | المحتوى | الوحدة |
| نوع شاشة LCD | 7.0 TFT-LCD، ناقل | |
| مقياس المخطط | 190.0 (V) × 138.0 (H) × 5.78 ((T) | ملم |
| المنطقة النشطة | 85.92 ((V) x154.21 ((H) | ملم |
| اتجاه الرؤية | جميع زوايا الرؤية | --- |
| عرض اللون | 16.7M | |
| عدد النقاط | 1024 ((RGB) × 600 | النقاط |
| نطاق النقطة (H × V) | 0.1506 ((W) × 0.1432 ((H) | ملم |
| نوع (آسي) | COG + FPC + BL + CTP | --- |
| الضوء الخلفي | الضوء الخلفي الأبيض | - |
| واجهة | واجهة MIPI | |
| الوزن | TBD | g |
TFT LCD Module 7 " بوصة 1024x600 واجهة MIPI IPS مع CTP رسم المنتج
| رقم البين | الرمز | الوظيفة |
| 1 | VLED + | الـ LED Anode |
| 2 | VLED + | الـ LED Anode |
| 3 | VGH | الطاقة الإيجابية لـ TFT |
| 4 | VGL | الطاقة السلبية لـ TFT |
| 5 | UPDN | البوابة فوق أو أسفل التحكم في المسح. UPDN = L ، STV2 الخروج عمودي نبض البدء و UD دبوس الخروج المنطقي L إلى مدرب البوابة. (تعريف افتراضي) UPDN = HH، STV1 الخروج عمودي نبض بدء و UD دبوس الخروج المنطقي HH إلى محرك البوابة |
| 6 | SHLR | المصدر يمين أو يسار تسلسل التحكم. SHLR = L ، التحول يساراً: آخر بيانات = S1←S2←S3..........←S1536 = البيانات الأولى. SHLR = H , التحول إلى اليمين: البيانات الأولى = S1→S2→S3........→S1536 = البيانات الأخيرة. |
| 7 | VLED- | الكاثود LED |
| 8 | VLED- | الكاثود LED |
| 9 | AVDD | طاقة الدوائر التناظرية |
| 10 | الـ GND | الأرض |
| 11 | D3P | إدخال بيانات MIPI |
| 12 | D3N | إدخال بيانات MIPI |
| 13 | الـ GND | الأرض |
| 14 | D2P | إدخال بيانات MIPI |
| 15 | D2N | إدخال بيانات MIPI |
| 16 | الـ GND | الأرض |
| 17 | CLKP | مدخل ساعة MIPI |
| 18 | CLKN | مدخل ساعة MIPI |
| 19 | الـ GND | الأرض |
| 20 | D1P | إدخال بيانات MIPI |
| 21 | D1N | إدخال بيانات MIPI |
| 22 | الـ GND | الأرض |
| 23 | D0P | إدخال بيانات MIPI |
| 24 | D0N | إدخال بيانات MIPI |
| 25 | الـ GND | الأرض |
| 26 | STBYB | وضع الاستعداد STBYB = HH، التشغيل الطبيعي (الوضع الافتراضي) STBYB = LL، وحدة التحكم في التوقيت، وسيقوم مشغل المصدر بإيقاف التشغيل، جميع المخرجات هي GND. |
| 27 | إعادة تعيين | دبوس إعادة التعيين العالمي. فعال منخفض للدخول إلى حالة إعادة التعيين. عادة سحب عالية. الاتصال مع مدار إعادة التعيين RC للاستقرار. |
| 28 | VDD ((1.8 فولت) | الدائرة الرقمية |
| 29 | VDD ((1.8 فولت) | الدائرة الرقمية |
| 30 | VCOMIN | الجهد المشترك |

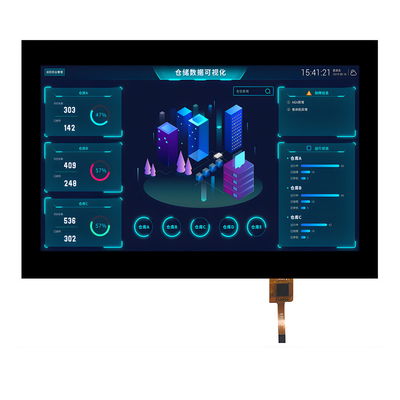

TFT LCD Module 7 " بوصة 1024x600 واجهة MIPI IPS مع صورة المنتج CTP
