تفاصيل المنتج:
|
| منتج: | شاشة 5 بوصة IPS TFT LCD | القرار: | 720x1280 نقطة |
|---|---|---|---|
| واجهة: | MIPI (قابل للتخصيص) | شاشة اللمس: | الشاشة التي تعمل باللمس بالسعة |
| اتجاه الرؤية: | كل زاوية الرؤية ((85/85/85/85) | هيكل PCAP: | GFF |
| تحكم LCD: | ILI9881C | مراقب CTP: | GT911 |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | الرقم السري: | 25 دبوس |
| الاتصال: | إغلاق FPC (يمكن تخصيصه) | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة MIPI Tft شاشة LCD,5 بوصة TFT وحدات العرض LCD,شاشة LCD TFT ذات الشاشة الملموسة السعة,5 Inch TFT LCD Display Module,Capacitive Touchscreen TFT LCD Display |
||
شاشة لمسة سعة 5 بوصة TFT LCD 720 * 1280 نقطة مقدمة المنتج
استعراض سريع للمنتج
الوصف
تقنية Saef SF-TC500I-8725B-CT هي وحدة LCD TFT ذات حجم قطري 5 ′′ بوصة بدقة 720 × 1280 بكسل. تم بناء هذه الوحدة مع IC ILI9881C ؛يتضمن وظائف وحدة التحكم والسائق IC، يدعم واجهة MIPI ، وتتراوح فولتة التوريد (Vdd) من 2.6V إلى 3.3V. القيمة النموذجية 2.8V. هذا الاتجاه عرض الوحدة هو زاوية مشاهدة مجانية من نوع IPS ((85/85/85/85).
SF-TC500I-8725B-CT TFT LCD Module هو وضع صورة مع سطوع 300 نيت. كما تتوفر الوحدة لتصميم شاشة لمسة مقاومة وشاشة لمسة سعة مشروعة.يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة التخزين من -30°C إلى +80°C. تستخدم هذه الوحدة TFT LCD البالغة 5 ′′ على نطاق واسع في الأجهزة الصناعية والماسحات الضوئية والأتمتة المنزلية ونظام التحكم في الوصول ومعدات المراقبة والمحللاتنظام الأمن، نظام الري الحديقة، الخ
الخصائص
| المنتج: | شاشة LCD TFT IPS 5 بوصة |
| القرار: | 720×1280 نقطة |
| واجهة: | MIPI |
| اتجاه المشاهدة: | كل زاوية الرؤية ((85/85/85/85) |
| وحدة تحكم شاشة LCD: | ILI9881C |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| شاشة لمسة: | شاشة لمسة سعة |
| هيكل PCAP: | GFF |
| وحدة التحكم: | GT911 |
| رقم الدبوس: | 25 دبوس |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| الاتصال: | إغلاق FPC (يمكن تخصيصه) |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
شاشة لمسة سعة 5 بوصة TFT LCD 720 * 1280 نقطة رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDA | أوه | الـ LED Anode |
| 2 | LEDK | أوه | الكاثود LED |
| 3 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 4 | الـ IOVCC | أنا | إمدادات الطاقة 1.8V/2.8V الجهد |
| 5 | الـ GND | أنا | أرضية الطاقة |
| 6 | CLKP | إدخال/خروج | إشارات الساعة DSI-CLK+ |
| 7 | CLKN | إدخال/خروج | إشارات الساعة DSI-CLK |
| 8 | الـ GND | أنا | أرضية الطاقة |
| 9 | D0N | إدخال/خروج | إشارات بيانات DSI-D0 |
| 10 | D0P | إدخال/خروج | إشارات بيانات DSI-D0+ |
| 11 | الـ GND | أنا | أرضية الطاقة |
| 12 | D1N | إدخال/خروج | إشارات البيانات DSI-D1 |
| 13 | D1P | إدخال/خروج | إشارات بيانات DSI-D1+ |
| 14 | الـ GND | أنا | أرضية الطاقة |
| 15 | D2N | NC | إشارات البيانات DSI-D2 |
| 16 | D2P | NC | إشارات بيانات DSI-D2+ |
| 17 | الـ GND | أنا | أرضية الطاقة |
| 18 | D3N | NC | إشارات البيانات DSI-D3 |
| 19 | D3P | NC | إشارات البيانات DSI-D3+ |
| 20 | الـ GND | أنا | أرضية الطاقة |
| 21 | الـ TE | أنا | عقدة الخروج للفعل الممزق |
| 22 | LCD_ID | أنا | LCD_ID |
| 23 | إعادة تعيين | أنا | سجل حدد الدبوس |
| 24 | الـ GND | أنا | أرضية الطاقة |
| 25 | الـ GND | أنا | أرضية الطاقة |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 0.3~46 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | - | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | - | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 19.2 | V | إذا = 40 mA | - | ||
| تيار التوريد | إذا | - | 40 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 768 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
300 | - | Cd/m2 | إذا = 40 mA | - | |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 40 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 35 | 40 | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 4.3 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
900 | 1200 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 80 | - | درجة | - | |
| θL | 80 | - | |||||||
| (فير) | Θ+ | 80 | - | ||||||
| ـ ـ | 80 | - | |||||||

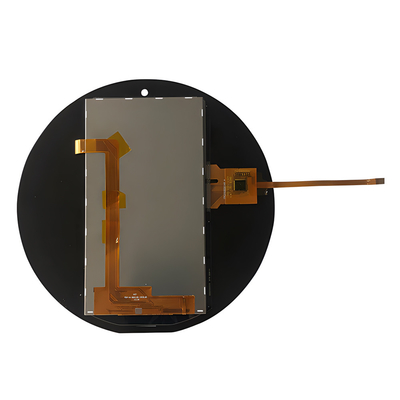

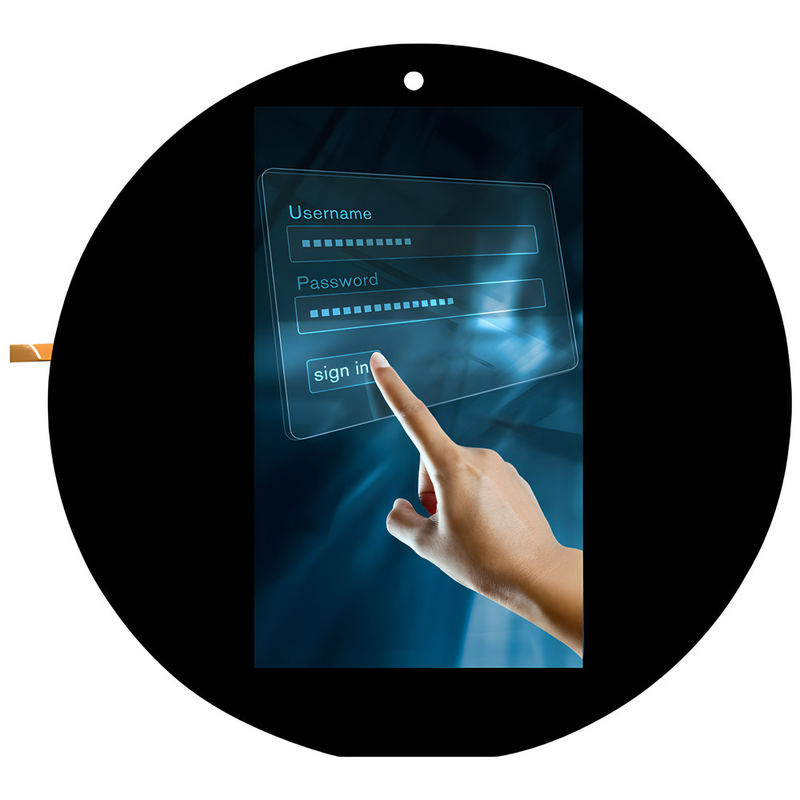

شاشة لمسة سعة 5 بوصة TFT LCD 720 * 1280 نقطة صورة المنتج
