تفاصيل المنتج:
|
| منتج: | 2.8 بوصة TFT LCD Module | القرار: | 240 × 320 |
|---|---|---|---|
| واجهة: | RGB/MCU | شاشة اللمس: | مع شاشة تعمل باللمس مقاومة |
| اتجاه الرؤية: | 00:00 | الرقم السري: | 50 دبابيس |
| الاتصال: | اتصال من نوع FPC | إضاءة السطح: | 280-350 شمعة/م2 |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة المقاومة الشاشة اللمسية TFT LCD,240*320 بكسل شاشة LCD TFT لمسة مقاومة,واجهة MCU المقاومة الشاشة اللمسية TFT LCD,240*320 Pixels Resistive Touchscreen TFT LCD,MCU Interface Resistive Touchscreen TFT LCD |
||
240×320 2.8 "شاشة لمسة مقاومة TFT LCD
استعراض سريع للمنتج
الوصف
SF-TC280P-9413B-T هي وحدة TFT LCD هي حجم قطري 2.8 بوصة ، 240xRGBx320 ، شاشة TFT LCD ملونة بالكامل. تدعم وحدة TFT LCD هذه واجهة RGB / MCU 18Bit ولديها مقاس وحدة 50.0 × 69.2 x 3.5mm وحجم المنطقة النشطة 43.2 x 57.6 mm؛ SF-TC280P-9413B-T LCD TFT متكاملة مع وحدة تحكم ILI9341V على الوحدة ، ويتراوح جهد إمداداتها المنطقية من 2.6V إلى 3.3V.
SF-TC280P-9413B-T هو وحدة LCD وضع صورة، مع 350 cd / m2 من ضوء. إذا كنت ترغب في استخدامه كوضع المناظر الطبيعية أو زيادة الضوء، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.
240x320 2.8 "شاشة لمس مقاومة TFT LCD رسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED-K | أنا | الكاثود LED |
| 2 | LED-A1 | أنا | الـ LED Anode |
| 3 | LED-A2 | أنا | الـ LED Anode |
| 4 | LED-A3 | أنا | الـ LED Anode |
| 5 | LED-A4 | أنا | الـ LED Anode |
| 6 | IM0 | أنا | حدد واجهة النظام.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | إعادة تعيين | أنا | إعادة تعيين الدبوس |
| 11 | VSYNC | أنا | إشارة مزامنة عمودية في واجهة RGB |
| 12 | HSYNC | أنا | إشارة مزامنة أفقية في واجهة RGB |
| 13 | DOTCLK | أنا | إشارة ساعة نقطة لعملية واجهة RGB |
| 14 | DE | أنا | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 15-32 | DB0-DB17 | إدخال/خروج | بيانات متوازية 18 بت |
| 33 | SDO | إدخال/خروج | إشارة الخروج المتسلسلة |
| 34 | SDI | إدخال/خروج | يتم إخراج البيانات على حافة سقوط إشارة SCL |
| 35 | RD | أنا | قراءة إشارة القابض |
| 36 | WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 37 | D/CX ((SCL) | أنا |
هذا الدبوس يستخدم ساعة واجهة متسلسلة في 3-wrie 9 بت / واجهة البيانات المتسلسلة بـ 8 بتات |
| 38 | CSX | أنا | إشارة تحديد الشريحة |
| 39 | الـ TE | أوه |
تمزيق تأثير الخروج دبوس لمزامنة MPU إلى الإطار كتابة، يتم تنشيطها بواسطة أمر S / W. |
| 40 | الـ IOVCC | أنا | إمدادات الطاقة1.8V/ 2.8V الجهد |
| 41 | الـ IOVCC | أنا | إمدادات الطاقة1.8V/ 2.8V الجهد |
| 42 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 43 | الـ GND | - | الأرض |
| 44 | XR | أنا | إشارة مدخل لوحة اللمس |
| 45 | يو دي | أنا | إشارة مدخل لوحة اللمس |
| 46 | XL | أنا | إشارة مدخل لوحة اللمس |
| 47 | يو يو | أنا | إشارة مدخل لوحة اللمس |
| 48 | الـ GND | - | الأرض |
| 49 | الـ GND | - | الأرض |
| 50 | الـ GND | - | الأرض |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 2.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80 mA | - |
| تيار التوريد | إذا | - | 80 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 256 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
280 | 320 | 350 | Cd/m2 | إذا = 80mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | JIS K-7105 |
| الضباب | - | - | 1 | - | % | JIS K-7105 |
| صلابة السطح | - | - | 3 | - | هـ | 150gf 45 درجة |
| قوة القشرة من FPC | - | 5 | - | ن | نحو الأعلى 90 درجة | |
| ثني FPC | - | - | 3 | - | دورة | R=1.0، 90 درجة |
| قوة الدخول | - | - | 50 | زوجة | - | |
| الجهد القياسي | V touch | 7 | V | العاصمة | ||
| المقاومة في محور X | Rx | 150 | 550 | رقم تعريف الجهاز | ||
| المقاومة في محور X | (راي) | 300 | 900 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 20 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 1,00,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,000,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 60 | - | درجة | - |
| θL | - | 60 | - | ||||||
| (فير) | Θ+ | - | 45 | - | |||||
| ـ ـ | - | 60 | - | ||||||

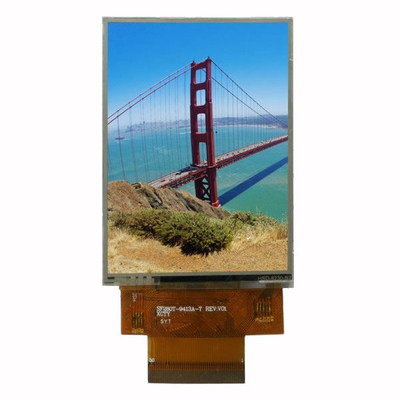

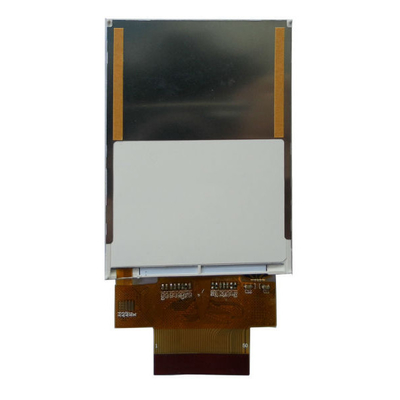

240x320 2.8 "شاشة لمس مقاومة TFT LCD صورة المنتج
