تفاصيل المنتج:
|
| منتج: | شاشة لمسة 4 بوصة TFT LCD | شاشة اللمس: | لوحة لمسة مقاومة (RTP) |
|---|---|---|---|
| القرار: | 480 × 800 | اتجاه الرؤية: | 00:00 |
| سائق IC: | ILI9806E | الرقم السري: | 51 دبوس |
| الاتصال: | التشغيل | إضاءة السطح: | 300 cd/m2 (نيت) |
| واجهة: | RGB | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة لمسة مقاومة شاشة TFT LCD,واجهة RGB شاشة TFT LCD |
||

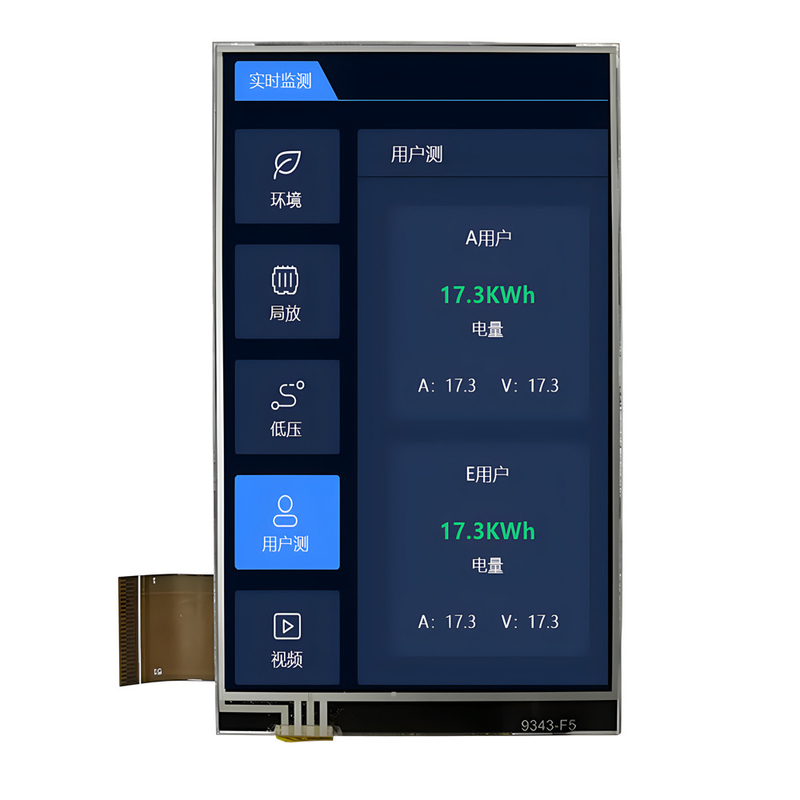

شاشة TFT ذات شاشة لمسة مقاومة 480 × 800 4 "

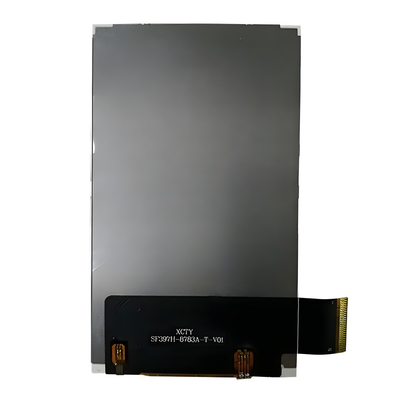

رقم الجزء: SF-TC397H-8783A-T
SF-TC397H-8783A-T هي وحدة TFT-LCD بطول 4 بوصات. وهي تتكون من لوحة TFT-LCD ، وIC السائق ، وFPC ، ووحدة إضاءة خلفية. تحتوي منطقة العرض 4 "على 480 X ((RGB) X 800 بكسل ويمكن عرض ما يصل إلى 262K ألوان.هذا المنتج يتوافق مع معيار RoHS البيئي.
هذه الوحدة العرضية الرسومية لـ TFT هي TFT قطرية 3.97 بوصة، ملونة بالكامل. هذه شاشة LCD TFT منخفضة الطاقة، تستخدم ضوء خلفي أبيض LED،ولها شاشة لمسة مقاومة متكاملة مع الاتصال الذي أُخرج إلى رابط TAB الرئيسي للشاشةيحتوي هذا الجهاز على وحدة تحكم محمولة و 2.8 فولت من الجهد الفردي للطاقة والمنطق. ويستخدم واجهة RGB ، المحددة عبر الاتصالات بالشاشة.
هذه الوحدة تبدو رائعة، تعرض كل المعلومات بالألوان، تستخدم على نطاق واسع في آلة القهوة، الفرن الميكروويف، المسح الضوئي، الأتمتة المنزلية، نظام التحكم في الوصول، معدات المراقبة،المحللات، نظام الأمن، نظام الري الحديقة، الخ
الخصائص
| المنتج: | شاشة لمسة 4 بوصة TFT LCD |
| القرار: | 480×800 |
| واجهة: | RGB |
| مركز التحكم بالشاحنة: | ILI9806E |
| الاتصال: | التشغيل |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| رقم الدبوس: | 51 دبوس |
| ضوء السطح: | 300 Cd/m2 (نيتس) |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
480x800 4 "شاشة لمس مقاومة TFT عرض المنتج رسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDK | أوه | الكاثود LED |
| 2 | LEDA | أوه | الـ LED Anode |
| 3 | يو يو | أنا | إشارة مدخل لوحة اللمس |
| 4 | XL | أنا | إشارة مدخل لوحة اللمس |
| 5 | يو دي | أنا | إشارة مدخل لوحة اللمس |
| 6 | XR | أنا | إشارة مدخل لوحة اللمس |
| 7 | الـ GND | أنا | الأرض |
| 8 | مؤسسات رأس المال | أنا | إمدادات الطاقة 2.8 فولت |
| 9 | NC | - | افتح |
| 10 | الـ IOVCC | أنا | إمدادات الطاقة 1.8 فولت |
| 11 | الـ TE | أنا | إنتاج تأثير التمزق |
| 12 | SDO | - | SPI واجهة مدخل / مخرج دبوس |
| 13 | SDI | أنا | SPI واجهة مدخل / مخرج دبوس |
| 14 | WR/SCL | - | إشارة ساعة SPI |
| 15 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 16 | RESX | أنا | إشارة الدخول LCM إعادة تعيين |
| 17-40 | DB23-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 41 | إمكاني | أنا | إشارة تمكين البيانات في وضع RGB I/F 1. |
| 42 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 43 | HSYNC | أنا | إشارة مزامنة أفقية |
| 44 | VSYNC | أنا | إشارة المزامنة العمودية |
| 45 | LEDPWM | أنا | هذا الدبوس متصل بجهاز تشغيل LED الخارجي |
| 46 | LWDON | أنا | تستخدم لتشغيل / إيقاف تشغيل التحكم في الضوء الخارجي LED. |
| 47 | NC | - | افتح |
| 48 | NC | - | افتح |
| 49 | IM0 | أنا | حدد وضع الواجهة |
| 50 | IM1 | أنا | حدد وضع الواجهة |
| 51 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 0.3~46 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 25.6 | V | إذا= 20 مآ | - | ||
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 512 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
300 | - | Cd/m2 | إذا = 20mA | - | |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا= 20 مآ | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 19 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
720 | 900 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 70 | - | درجة | - | |
| θL | 70 | - | |||||||
| (فير) | Θ+ | 70 | - | ||||||
| ـ ـ | 60 | - | |||||||
480x800 نقطة 4 "شاشة لمس مقاومة TFT عرض المنتج
