تفاصيل المنتج:
|
| منتج: | 1.77 بوصة شاشة TFT | شاشة اللمس: | بصري |
|---|---|---|---|
| القرار: | 128 × 160 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | مكعب 8 بت |
| الرقم السري: | 20 دبابيس | الاتصال: | اللحيم |
| إضاءة السطح: | 250 شمعة / م 2 | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT 128x160 نقطة,واجهة MPU 1.77 بوصة شاشة TFT,1. 77 بوصة TFT الشاشة المصنع,MPU Interface 1.77 Inch TFT Display,1.77 Inch TFT Display Manufacturer |
||
1.77 بوصة TFT شاشة LCD 8-بيت MPU واجهة وصف المنتج
استعراض سريع للمنتج
الوصف
SF-TS177H-8784A-N هي وحدة TFT LCD ذات وضع صورة 1.77 بوصة بدقة 128x160 نقطة. تدعم واجهة mpu 8 بت ، تستخدم على نطاق واسع في الأجهزة المحمولة ، والأجهزة الطبية ،وبعض الأجهزة الإلكترونية الاستهلاكية الصغيرة الأخرىهذه الوحدة TFT LCD مدمجة مع ILI9163V IC (متنافسة مع ST7735 IC). يتراوح فولتاج الإمداد لجهاز التناظرية (Vcc) من 2.6V إلى 3.3V ، القيمة النموذجية 2.8V.هذه الوحدة لديها لوحة سطح مضادة للوهج، اتجاه الرؤية الساعة 12، انعكاس مقياس الرمادي الساعة 6
وحدة SF-TS177H-8784A-N هي TFT-LCD في وضع صورة ، وهي متوفرة أيضًا لخيار شاشة لمسة مقاومة رقم الجزء SF-TS177H-8784A-T. درجات الحرارة العاملة تتراوح من -20 °C إلى +70 °C ؛درجة حرارة تخزينها تتراوح من -30°C إلى +80°C.
1.77 بوصة TFT شاشة LCD 8-بيت MPU واجهة
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | مصباح LED | أوه | الكاثود LED |
| 2 | LED+ | أوه | الـ LED Anode |
| 3 | الـ GND | أنا | الأرض |
| 4 | VDD | أنا | إمدادات الطاقة 2.8 فولت |
| 5 | NC | - | اتركها مفتوحة |
| 6 | NC | - | اتركها مفتوحة |
| 7 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 8 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 9 | RS | أنا | سجل إشارة تحديد |
| 10 | /WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 11 | /RD | أنا | قراءة إشارة القابض |
| 12-19 | DB7-DBO | إدخال/خروج | عرض بيانات إدخال/خروج |
| 20 | الـ GND | أنا | الأرض |
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا=40 mA | - |
| تيار التوريد | إذا | - | 40 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 288 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 250 | - | Cd/m2 | إذا = 40mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا=40 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 6 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 60 | - | درجة | - |
| θL | - | 60 | - | ||||||
| (فير) | Θ+ | - | 60 | - | |||||
| ـ ـ | - | 45 | - | ||||||

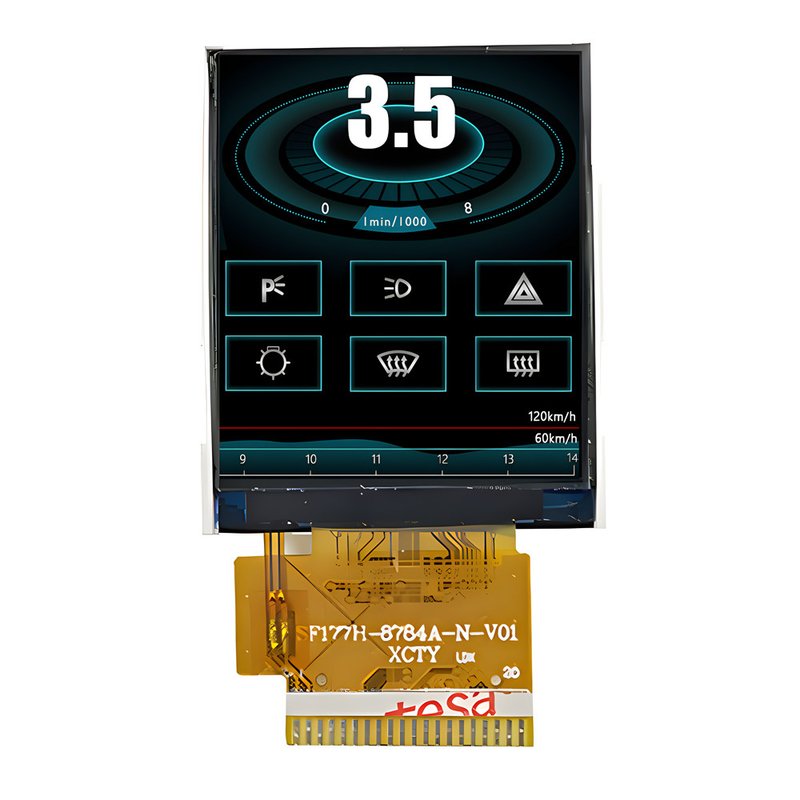

1.77 بوصة TFT شاشة LCD 8-بيت MPU واجهة الصورة المنتج
