تفاصيل المنتج:
|
| المنتج: | شاشة عرض TFT مقاس 1.44 بوصة | شاشة لمسة: | لوحة لمسة مقاومة (اختياري) |
|---|---|---|---|
| القرار: | 128 × 128 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | MPU 8 بتات |
| الرقم السري: | 24 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 200 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| سائق IC: | ST7735 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1.44 بوصة شاشة TFT LCD,شاشة LCD TFT 128x128 نقطة,شاشة 8 بت TFT LCD,128x128 Dots TFT LCD Display,8bit TFT LCD Display |
||
SF-TC144H-8163A-T مواصفات 2016-12-07.pdf
شاشة لمس مقاومة TFT LCD 1.44 بوصة MPU واجهة المنتج مقدمة
استعراض سريع للمنتج
الوصف
SF-TC144H-8163A-T هو وضع مربع بطول 1.44 بوصة مع وحدة LCD TFT ذات شاشة لمس مقاومة (RTP) ، وهو يدعم واجهة MPU 8bits تعرض دقة 128 × 128 بكسل.هذه الوحدة TFT LCD مدمجة مع ST7735 سائق IC ((متنافسة مع ILI9163C IC)يتراوح فولتاج إمداده للشاشة التناظرية (Vcc) من 2.6 فولت إلى 3.3 فولت، القيمة النموذجية 2.8 فولت. هذه الوحدة لديها لوحة سطح مضادة للوهج، اتجاه الرؤية الساعة 12، عكس مقياس الرمادي الساعة 6.
وحدة SF-TC144H-8163A-T هي وحدة TFT-LCD من النوع المربع مع سطوع 150 نيت (القيمة النموذجية). كما تتوفر الوحدة دون خيار شاشة لمسة رقم الجزء SF-TC144H-8163A-N.درجة حرارة العمل من -20°C إلى +70°Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
شاشة لمس مقاومة TFT LCD 1.44 بوصة MPU واجهة رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | يو دي | أنا | لوحة لمسة أسفل إشارة الدخول |
| 2 | XL | أنا | لوحة لمسة اليسار إشارة الدخول |
| 3 | يو يو | أنا | إشارة الدخول فوق لوحة اللمس |
| 4 | XR | أنا | لوحة اللمس إشارة الدخول اليمنى |
| 5 | الـ IOVCC | (ب) | إمدادات الطاقة1.8 فولت |
| 6 | الـ GND | (ب) | أرضية الطاقة |
| 7 | VDD | (ب) | إمدادات الطاقة2.8 فولت |
| 8 | DB7 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 9 | DB6 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 10 | DB5 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 11 | DB4 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 12 | DB3 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 13 | DB2 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 14 | DB1 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 15 | DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 16 | /RD | (ب) | قراءة إشارة القابض |
| 17 | /WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 18 | RS | أنا | سجل إشارة تحديد |
| 19 | / إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 20 | /CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 21 | BL-K | أنا | الكاثود LED |
| 22 | BL-K | أنا | الكاثود LED |
| 23 | BL-A | أنا | الـ LED Anode |
| 24 | NC | - | - |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | - 10 إلى 60 | °C |
| درجة حرارة التخزين | Tstg | -20 إلى 60 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 40AMA | - |
| تيار التوريد | إذا | - | 40 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 96 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 200 | - | Cd/m2 | إذا = 40MA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 40MA | - |
| لون الضوء الخلفي | الأبيض | ||||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | JIS K-7105 |
| الضباب | - | - | 1 | - | % | JIS K-7105 |
| صلابة السطح | - | - | 3 | - | هـ | 150gf 45 درجة |
| قوة القشرة من FPC | - | 5 | - | ن | نحو الأعلى 90 درجة | |
| ثني FPC | - | - | 3 | - | دورة | R=1.0، 90 درجة |
| قوة الدخول | - | - | 50 | زوجة | - | |
| الجهد القياسي | V touch | 7 | V | العاصمة | ||
| المقاومة في محور X | Rx | 150 | 500 | رقم تعريف الجهاز | ||
| المقاومة في محور X | (راي) | 200 | 800 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 20 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 1,00,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,000,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
300 | 400 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 60 | - | درجة | - | |
| θL | 60 | - | |||||||
| (فير) | Θ+ | - | 60 | - | |||||
| ـ ـ | - | 45 | - | ||||||

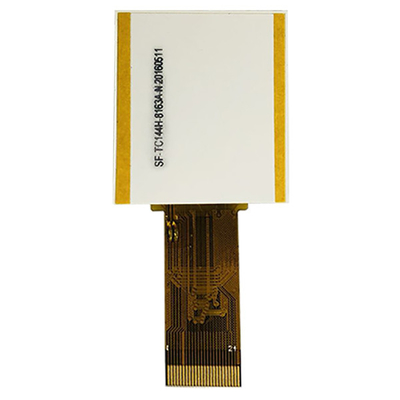

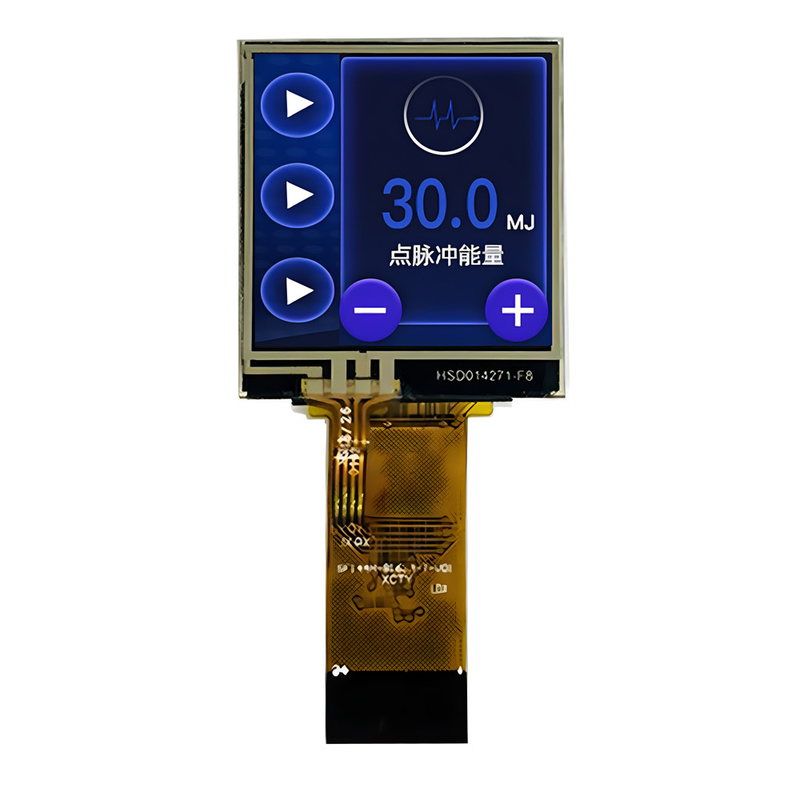

شاشة لمس مقاومة TFT LCD 1.44 بوصة MPU واجهة الصورة المنتج
