تفاصيل المنتج:
|
| منتج: | 1.22 بوصة TFT LCD | شاشة اللمس: | بدون لمس (مع CTP اختياري) |
|---|---|---|---|
| القرار: | 240*204 نقطة | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | IPS (كل زاوية الرؤية) | واجهة: | SPI |
| الرقم السري: | 13 دبوس | البعد المخطط: | 33.66 × 33.02 × 1.5 ملم |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1.22 بوصة شاشة TFT LCD,واجهة SPI شاشة TFT LCD |
||
1.22 بوصة TFT شاشة LCD 240x204 بكسلات واجهة SPI مقدمة المنتج
استعراض سريع للمنتج
الوصف

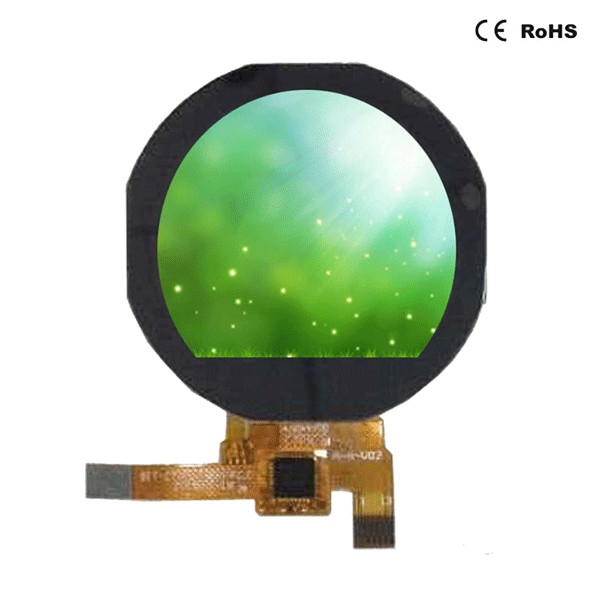

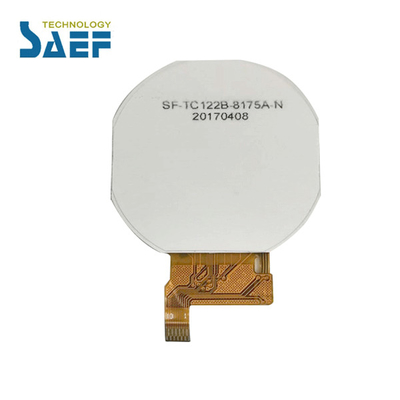

SF-TC122B-8175A-N هو شاشة LCD مستديرة TFT مستديرة من 1.22 بوصة قطرية 240x204 بألوان كاملة. يدعم واجهة SPI ، وتستخدم على نطاق واسع في الأجهزة القابلة للارتداء ، والشاشة المستديرة ، ومشغل MP3 ، والأجهزة المحمولة باليد ، وما إلى ذلك.من أجل سهولة الاتصال بالمضيف، فإن FFC/FPC تتزامن مع منافذ ZIF سهلة العثور عليها.
SF-TC122B-8175A-N هو TFT-LCD في الوضع الدائري مع سطوع 300 نيت (القيمة النموذجية). يمكن تشغيله في درجات الحرارة من -20 °C إلى +70 °C ،درجة حرارة تخزينها تتراوح من -30°C إلى +80°C. كوحدة عرض TFT مستديرة بطول 1.22 بوصة تستخدم على نطاق واسع في تطبيقات مختلفة، ونحن تخصيص واجهة RGB مع طول مختلف من الذيل. الرسومات كما في الأسفل للتحقق التفصيلي.
1.22 بوصة TFT شاشة LCD 240x204 بكسلات واجهة SPI رسم المنتج
تعريف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDK2 | أوه | الكاثود LED |
| 2 | LEDK1 | أوه | الكاثود LED |
| 3 | LEDA | أوه | الـ LED Anode |
| 4 | الـ GND | أنا | الأرض |
| 5 | إف إم إم إمارك | أنا | تمزيق تأثير الدبوس الخارجي لمزامنة MCU إلى إطار الكتابة، تم تنشيطه بواسطة أمر S / W. |
| 6 | الـ SDA | أنا | عرض إشارة إدخال البيانات |
| 7 | SCLK | أنا | في الواجهة المتسلسلة، يستخدم هذا كSCL. |
| 8 | RS | أنا | عرض البيانات / دبوس اختيار الأوامر في واجهة تسلسلية ذات أربعة خطوط. |
| 9 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 10 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 11 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 12 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 13 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 6.4 | V | إذا = 20AMA | - | ||
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 96 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 300 | - | Cd/m2 | إذا = 20MA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20MA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
300 | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 80 | - | درجة | - | |
| θL | 80 | - | |||||||
| (فير) | Θ+ | - | 80 | - | |||||
| ـ ـ | - | 80 | - | ||||||
