تفاصيل المنتج:
|
| منتج: | 2شاشة LCD من نوع TFT بـ0.4 بوصة | شاشة اللمس: | بدون شاشة لمسة (يمكن تخصيصها) |
|---|---|---|---|
| القرار: | 240 × 320 نقطة | أبعاد الغطاء الزجاجي: | بدون (يمكن تخصيصها) |
| اتجاه الرؤية: | 12:00 | واجهة: | الوحدة الـ 16 |
| الرقم السري: | 40 دبابيس | الاتصال: | التوصيل (قابل للتخصيص) |
| إضاءة السطح: | 200 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| سائق IC: | ST7789V | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة MCU TFT شاشة LCD,240x320 نقطة TFT شاشة LCD,شاشة TFT LCD مقاس 2.4 بوصة,240x320 Dots TFT LCD Display,2.4 Inch TFT LCD Display |
||

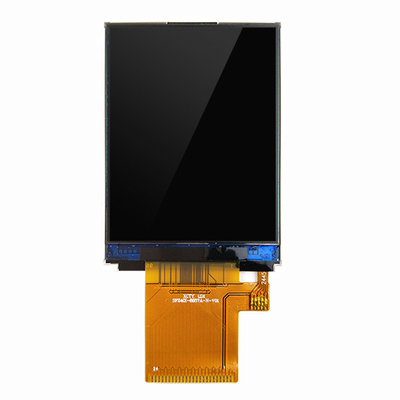

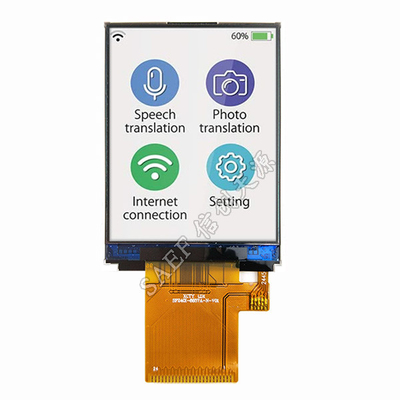

شاشة TFT LCD 2.4 بوصة 240x320 نقطة، 2.4 بوصة شاشة TFT MCU واجهة ZIF FPC الاتصال
استعراض سريع للمنتج:
رقم الطراز SF-TC240I-8657A-N
′′2.4" TFT SPI 240x320
الحجم: 2.4 بوصة
الوضوح: 240×320 نقطة
اتجاه الرؤية: 12 ساعة
واجهة: MCU
إدارة التشغيل: ST7789V
مجلس التحكم: لا
ضوء ((cd/m2): 200
الإطار من خلال الثقب: لا
شاشة لمسة: بدون شاشة لمسة

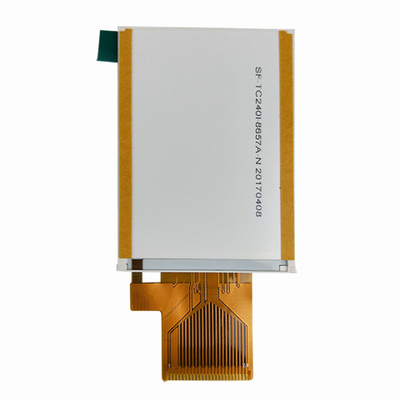

SF-TC240I-8657A-N هي وحدة TFT-LCD بحجم قطري 2.4 بوصة بدقة 240x320 بكسل. تم بناء هذه الوحدة مع ST7789V IC ؛ يدعم واجهة MPU ،فولتاج التغذية لجهاز التناظرية (VCC) يتراوح من 2.5 فولت إلى 3.0 فولت. هذه الوحدة لديها لوحة سطح الشموع، اتجاه الرؤية الساعة 12، عكس المقياس الرمادي الساعة 6، نسبة التباين 500:1.
SF-TC240I-8657A-NTFT-LCD هو وضع صورة مع سطوع 200 نيت (القيمة النموذجية). كما تتوفر الوحدة لشاشة لمس مقاومة (RTP) اختياري.SF-TC240I-8657A-N يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
الخصائص:
| المنتج: | 2شاشة LCD من نوع TFT بـ0.4 بوصة | شاشة لمسة: | بدون شاشة لمسة (يمكن تخصيصها) |
|---|---|---|---|
| القرار: | 240×320 نقطة | مقاس الزجاج الغطاء: | بدون (يمكن تخصيصها) |
| اتجاه المشاهدة: | 12:00 | واجهة: | الوحدة الـ 16 |
| رقم الدبوس: | 40 دبوس | الاتصال: | التوصيل (يمكن تخصيصه) |
| ضوء السطح: | 200 Cd/m2 ((نيت) | مدة حياة LED: | 40000 ساعة |
| مركز التحكم بالشاحنة: | ST7789V | الامتثال: | متوافقة مع REACH و RoHS |
2الرسم
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 2 | GND/K | أنا | الأرض |
| 3 | LEDA | أوه | الـ LED Anode |
| 4 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 5 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 6 | RS | أنا | سجل إشارة تحديد |
| 7 | WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 8 | RD | أنا | قراءة إشارة القابض |
| 9-24 | DB0-DB15 | إدخال/خروج | عرض بيانات إدخال/خروج |
| البند | الرمز | Vالمياه | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| المدخلاتالجهد | (فين) | VDD+0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | |
| تيار التوريد | أناDD | | | 5 | mA | VDD=2.8 فولت، Ta=25 درجة مئوية |
| الجهد المدخل | VIH | 0.8VDD | | VDD | V | |
| Vأنا(ل) | 0 | | 0.2VDD | V | ||
| تيار تسرب المدخل | أناإيه إل | -واحد0 | | 1.0 | mA | Vفي= VDDأو V(إس إس) |
| البند | (سم)بول | MIN | النوع | ماكس | الوحدة | الاختبارالحالة |
| فولتاج التغذية | Vf | 3.2 | V | إذا = 80mA | ||
| تيار التوريد | إذا | | 80 | | mA | |
| الجهد العكسي | Vr | | | 5 | V | |
| تبديد الطاقة | Pd | | 288 | | mW | |
| كثافة الضوء لـ LCM |
|
| 200 | | Cd/m2 | إذا = 80mA |
| التوحيد لـ LCM | | 80 | | | % | إذا = 80 mA |
