تفاصيل المنتج:
|
| منتج: | شاشة TFT مقاس 3.5 بوصة | القرار: | 320 × 240 نقطة |
|---|---|---|---|
| شاشة اللمس: | مع شاشة تعمل باللمس PCAP | غطي العدسة: | قابلة للتخصيص |
| اتجاه الرؤية: | 06:00 | واجهة: | واجهة RGB |
| مخطط خافت.: | 76.9x63.9x4.65 ملم | الرقم السري: | 54 دبابيس |
| تيار إمداد الإضاءة الخلفية: | 20 مللي أمبير | جهد إمداد الإضاءة الخلفية: | 19.2 فولت |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 320 شمعة/م2 (نيت) |
| فولتاج إمدادات الطاقة للمنطق: | 1.6 ~ 3.3 فولت | الجهد المدخل: | فد + 0.3 فولت |
| درجة حرارة العمل: | -20 إلى 70 درجة مئوية | درجة حرارة التخزين: | -30 إلى 80 درجة مئوية |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3شاشة LCD TFT 5 ",شاشة LCD TFT ذات شاشة لمسة سعة,واجهة rgb شاشة tft LCD,Capacitive Touchscreen TFT LCD Screen,RGB Interface TFT LCD Screen |
||
3.5" شاشة لمس سعة TFT، 3.5" شاشة LCD TFT 320x240 واجهة RGB مقدمة المنتج
استعراض سريع للمنتج
رقم الطراز SF-TO350M-8840A-CT
شاشة لمس TFT 3.5 "شاشة LCD TFT 3.5"
الوضوح: 320×240 نقطة
اتجاه الرؤية: 6H
واجهة: RGB
إشارة تشغيل: HX8238
ضوء ((cd/m2): 300
الشاشة الملموسة: الشاشة الملموسة السعة المتوقعة (PCAP)
نقطة الكشف: 5 أصابع
الوصف
تكنولوجيا SAEF SF-TO350M-8840A-CT هي وحدة عرض بلورية سائلة 3.5 بوصة تستخدم ترانزستورات فيلم رقيق كمكونات نشطة وتشمل بكسلات. يتكون هذا الطراز من وحدة 3.5 (4:3) الشاشة الرئيسية الشفافة TN-LCD بوصةدقة هذه اللوحة هي 320 (RGB) x 240 بكسل، ويمكن أن تعرض ما يصل إلى 167M الألوان.
تم تجهيز SF-TO350M-8840A-CT بشاشة لمس PCAP ، وهي بنية G + G. يدعم SF-TO350M-8840A-CT واجهة RGB ، والشاشة الملموسة واجهة IIC.
يتم استخدام وحدة SF-TO350M-8840A-CT TFT LCD على نطاق واسع في الأجهزة المحمولة مثل الصناديق السوداء والأجهزة الذكية ومواقع البيع المتنقلة وقراء النقود والهواتف المحمولة بواسطة GPS وأجهزة الطلب المحمولةتحليلات الإشارات، معدات المختبرات المكتبية، أنظمة الأمن، الأتمتة المنزلية، مشغلات الصوت المصغرة، وشاشات الأطفال.
الخصائص
| المنتج: | 3.5 بوصة شاشة TFT |
| القرار: | 320×240 نقطة |
| عدسة الغطاء: | قابلة للتخصيص |
| واجهة: | واجهة RGB |
| رقم الدبوس: | 54 دبوس |
| شاشة لمسة: | مع شاشة لمس PCAP |
| ضوء السطح: | 320 Cd/m2 |
| اتجاه المشاهدة: | الساعة السادسة |
| الخطوط العريضة: | 76.9x63.9x4.65 (ملم) |
| تيار إمدادات الضوء الخلفي: | 20 مآ |
| تشغيل الضوء الخلفي | 19.2 فولت |
| الاتصال: | ZIF FPC |
| الجهد المدخل: | VDD + 0.3 فولت |
| تشغيل التيار الكهربائي للمنطق: | 1.6~3.3 فولت |
| درجة حرارة العمل: | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين: | -30 إلى 80 درجة مئوية |
| شهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
| الدبوس | الرمز | الوظيفة |
|---|---|---|
| 1 ~ 2 | مصباح LED | طاقة الكاثود الضوء الخلفي LED |
| 3 ~ 4 | LED+ | طاقة لإنبعاثات الضوء الخلفي LED |
| 5 ~ 7 | NC | لا يوجد اتصال |
| 8 | / إعادة تعيين | إعادة تعيين الأجهزة |
| 9 | سبينا | الشريحة تحديد دبوس من واجهة سلسلة |
| 10 | SPCLK | دبوس الساعة للواجهة المتسلسلة (SPCK) |
| 11 | SPDAT | دبوس إدخال البيانات في الوضع التسلسلي (SPDA) |
| 12~19 | B0~B7 | حافلة البيانات |
| 20 ~ 27 | G0~G7 | حافلة البيانات |
| 28 ~ 35 | R0~R7 | حافلة البيانات |
| 36 | HSYNC | إشارة مزامنة الخط |
| 37 | VSYNC | إشارة مزامنة الإطار |
| 38 | DCLK | إشارة الساعة النقطية ومصدر مؤشر التذبذب |
| 39~40 | NC | لا يوجد اتصال |
| 41~42 | الـ VCC | إمدادات الطاقة |
| 43~47 | NC | لا يوجد اتصال |
| 48 ~ 50 | SEL2~SEL0 | دبوس الإدخال لتحديد وضع واجهة الإدخال |
| 51 | NC | لا يوجد اتصال |
| 52 | DE | العرض تمكين دبوس من جهاز التحكم. سحب داخلي عالية قم بتوصيل VDDIO أو العائمة إذا لم تكن تستخدم. |
| 53 | DGND | دبوس الأرض للنظام من المركزية |
| 54 | الـ AVSS | أرضية للدائرة التناظرية، وصل إلى نظام الأرض. |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
|---|---|---|---|---|---|
| فولتاج التوريد لـ LCM | الـ VCC | 1.6 | 2.8 | 3.3 | V |
| تيار التوريد لـ LCM | الـ ICC | - | 8.6 | 15 | mA |
| توفير PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - نعم - | 45 | 68 | mA |

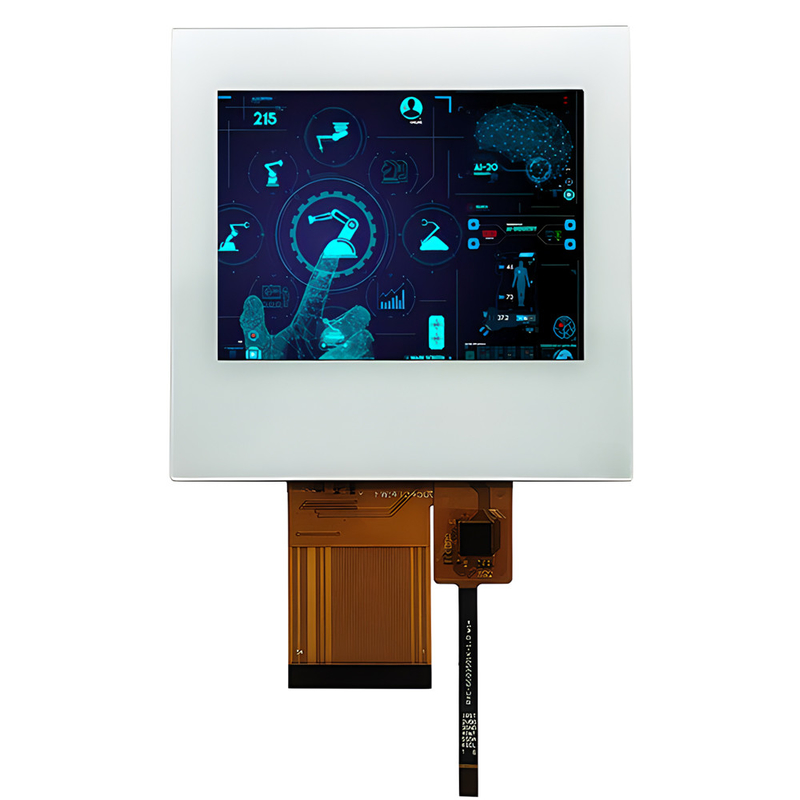

3شاشة لمسة TFT سعة 5 بوصات، شاشة LCD TFT 3.5 بوصات 320x240 RGB واجهة صورة المنتج
منشآت المصنع والشهادات
الكلمة الرئيسية للبحث: tft 3.5"، 3.5 tft lcd، 3.5" tft lcd، 3.5 بوصة tft lcd، tft lcd 3.5شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة,شاشة LCD 3.5 بوصة TFT، 3.5 بوصة RGB TFT، TFT 3.5 بوصة RGB، 3.5 QVGA، الصين 3.5 بوصة TFT.
