تفاصيل المنتج:
|
| منتج: | شاشة عرض تي اف تي ال سي دي 4.3 بوصة | القرار: | 480x800 بكسل |
|---|---|---|---|
| واجهة: | RGB | اتجاه الرؤية: | جميع زوايا المشاهدة (IPS) |
| شاشة اللمس: | مع شاشة تعمل باللمس مقاومة | إضاءة السطح: | 300 شمعة/م2 (قابلة للتخصيص) |
| سائق IC: | HX8369-A01 | قيادة الجهد: | 2.8 فولت |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| الاتصال: | ZIF FPC (قابل للتخصيص) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT 480X800 IPS,نوع الصورة IPS TFT شاشة LCD,واجهة RGB IPS TFT شاشة LCD,Portrait Type IPS TFT LCD Display,RGB Interface IPS TFT LCD Display |
||
4.3 بوصة IPS TFT 480X800 شاشة LCD ، نوع صورة 4.3 بوصة واجهة RGB TFT مقدمة المنتج
استعراض سريع للمنتج
الحجم: 4.3 بوصة شاشة IPS TFT
الوضوح: 480 × 800 نقطة
اتجاه الرؤية: IPS جميع زوايا الرؤية
واجهة: RGB
¢ IC السائق: HX8369
مجلس التحكم: لا
ضوء (cd/m2): 300
شاشة لمسة: لوحة لمسة مقاومة
وصف المنتج
هذه الوحدة العرضية الرسومية لـ TFT هي TFT قطرية 4.3 بوصة، ملونة بالكامل. هذه شاشة LCD TFT منخفضة الطاقة، تستخدم ضوء خلفي أبيض LED،ولها شاشة لمسة مقاومة متكاملة مع الاتصال الذي أُخرج إلى رابط TAB الرئيسي للشاشة.
يحتوي جهاز LCD TFT هذا على وحدة تحكم محمولة و 2.8 فولت فولتاج واحد للتزويد والمنطق. ويستخدم واجهة RGB ، المحددة عبر الاتصالات بالشاشة.
هذه الوحدة تبدو مذهلة تعرض كل المعلومات بألوان كاملة
معلومات عن المنتج
| المنتج: | 4.3 بوصة شاشة TFT LCD |
| القرار: | 480×800 بكسل |
| واجهة: | RGB |
| اتجاه المشاهدة: | جميع زوايا الرؤية (IPS) |
| شاشة لمسة: | مع شاشة لمسة مقاومة |
| ضوء السطح: | 300 Cd/m2 (يمكن تخصيصها) |
| مركز التحكم بالشاحنة: | HX8369-A01 |
| تشغيل الجهد: | 2.8 فولت |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الاتصال: | ZIF FPC (يمكن تخصيصها) |
| الامتثال: | متوافقة مع REACH و RoHS |
4.3 بوصة IPS TFT 480X800 شاشة LCD، نوع صورة 4.3 بوصة واجهة RGB TFT رسم المنتج
تعريف الدبوس
| لا. | اسم الدبوس | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | LEDA | أوه | الـ LED Anode |
| 3 | LEDK | أوه | الكاثود LED |
| 4 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 5 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 6 | SDO | أنا | إشارة الإدخال المتسلسلة |
| 7 | SDI | أنا | إشارة المدخلات المتسلسلة |
| 8 | الـ GND | أنا | الأرض |
| 9 | SCL_WR | أنا | قراءة إشارة القابض |
| 10 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 11 | NC | أنا | NC |
| 12 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 13-20 | R0-R7 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 21-28 | G0-G7 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 29-36 | B0-B7 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 37 | DE | أنا | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 38 | الـ GND | أنا | الأرض |
| 39 | PLK | أنا | إشارة الساعة النقطية لتشغيل واجهة RGB |
| 40 | الـ GND | أنا | الأرض |
| 41 | HS | أنا | إشارة مزامنة أفقية خطية |
| 42 | VS | أنا | إشارة المزامنة العمودية للإطار |
| 43 | هوية | - | - |
| 44 | PWM | أنا | هذا الدبوس متصل بالشاشة الخارجية |
| 45-46 | الـ GND | أنا | الأرض |
| 47 | يو يو | أوه | دبوس لوحة اللمس |
| 48 | XL | أوه | دبوس لوحة اللمس |
| 49 | يو دي | أوه | دبوس لوحة اللمس |
| 50 | XR | أوه | دبوس لوحة اللمس |
| 51 | الـ GND | أنا | الأرض |
خصائص التيار المباشر
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الملاحظة: إن الجهد الأعلى من أعلى قد يؤدي إلى تلف الوحدة. يتم تحديد جميع الجهد النسبي لـ VSS = 0V.
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | - | 25.6 | - | V | إذا = 20 mA | - |
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | - | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 300 | - | Cd/m2 | إذا = 20mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 20 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | |||
| دقيقة | النوع | ماكس | ||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 250 | - | - | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 80 | - | درجة |
| θL | - | 80 | - | |||||
| (فير) | Θ+ | - | 80 | - | ||||
| ـ ـ | - | 80 | - | |||||

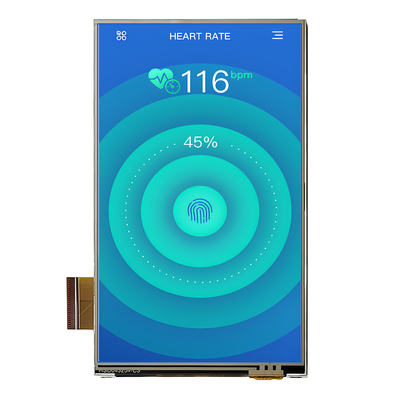

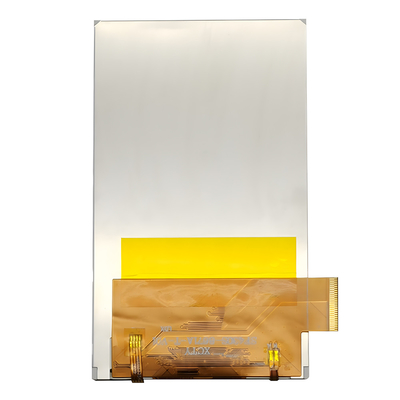

4.3 بوصة IPS TFT 480X800 شاشة LCD، نوع صورة 4.3 بوصة واجهة RGB TFT صورة المنتج
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" مستديرة، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8" ، 24" ، 25" ، 27" ، 28" TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 300 نموذج قياسي TFT مدرج على هذا الموقع الإلكتروني.بالإضافة إلى ذلك، تقريبا كل عنصر مقبول لاستقبال من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
