تفاصيل المنتج:
|
| منتج: | شاشة TFT مقاس 4.3 بوصة | القرار: | 480 × 272 |
|---|---|---|---|
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | سائق IC: | ST7283 |
| شاشة اللمس: | لا (RTP و CTP اختياري) | الرقم السري: | 40 دبابيس |
| الاتصال: | زيف إف بي سي 46 ملم | إضاءة السطح: | 500 شمعة/م2 (نيت) |
| جهد التشغيل: | 3.3 فولت | واجهة: | RGB |
| درجة الحرارة التشغيل.: | 20°C إلى +70°C | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 480*272 بكسل شاشة LCD TFT,شاشة عرض تي اف تي ال سي دي 4.3 بوصة,4.3 Inch TFT LCD Display |
||

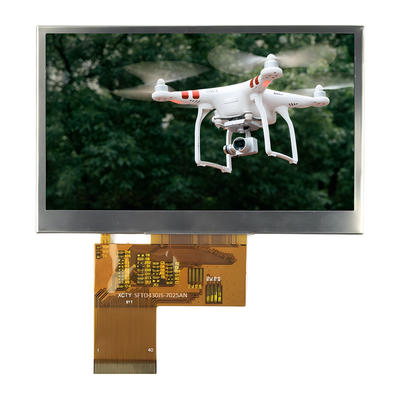

4.3 بوصة IPS 480 * 272 بكسل TFT شاشة LCD، RGB 4.3 بوصة شاشة TFT(ب)المادة المقدمة
استعراض سريع للمنتج
¥ 4.3 بوصة TFT LCD Module، 4.3 بوصة TFT Module
الوضوح: 480×272 نقطة
اتجاه الرؤية: IPS، جميع زوايا الرؤية
واجهة: RGB
درجة حرارة التشغيل: -20°C إلى +70°C
مؤشر القيادة: ST7283
مجلس التحكم: لا
ضوء (cd/m2): 500
الإطار من خلال الثقب: لا
لوحة لمسة: شاشة لمسة مقاومة
الوصف
هذه الشاشة RGB 4.3 بوصة لديها سطوع كاف ويمكن أن توفر سطوع 300 نيت، 500 نيت، 1000 نيت، 1500 نيت للاستخدام الداخلي أو الخارجي.بفضل تقنية IPS و 16 مليون لونتبدو رائعة من أي زاوية
يستخدم هذا الشاشة اللمسية استشعار اللمس المقاوم ، مما يجعله خيارًا ممتازًا للاستخدام في الهواء الطلق. لن يتم تسجيل قطرات المطر على أنها لمسة ، ويمكن للمستخدمين ارتداء القفازات.
هذا الشاشة غير اللمسية 4.3 بوصة يشارك نفس مخرج الدبوس كما لدينا المقاومة والشاشات اللمسية السعة.
معلومات عن المنتج
| المنتج: | 4.3 بوصة شاشة TFT |
| القرار: | 480×272 |
| ضوء السطح: | 500 Cd/m2 (نيتس) |
| اتجاه المشاهدة: | IPS، جميع زوايا الرؤية |
| واجهة: | RGB |
| مركز التحكم بالشاحنة: | ST7283 |
| رقم الدبوس: | 40 دبوس |
| شاشة لمسة: | لا (RTP و CTP اختياري) |
| الاتصال: | ZIF FPC 46mm |
| الجهد العامل: | 3.3 فولت |
| درجة الحرارة العملية: | 20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
4.3 بوصة IPS 480 * 272 بكسل TFT شاشة LCD، RGB 4.3 بوصة شاشة TFT(ب)رودوكتالرسم
تعريف الدبوس
| لا، لا، لا | اسم العلامة | إدخال/خروج | الوصف |
| 1 | LED-K | أنا | الكاثود LED |
| 2 | LED-A | أنا | الـ LED Anode |
| 3 | الـ VSS | أنا | أرضية الطاقة |
| 4 | VDD | أنا | مصدر الطاقة |
| 5- 12 | R00-R07 | أنا | إشارة البيانات الحمراء (LSB) |
| 13-20 | G00-G07 | أنا | إشارة البيانات الخضراء ((LSB)) |
| 21-28 | R00-R07 | أنا | إشارة البيانات الزرقاء (LSB) |
| 29 | الـ VSS | أنا | أرضية الطاقة |
| 30 | DLCK | أنا | إشارة الساعة لعينة كل تاريخ |
| 31 | DISP | أنا | عرض إشارة ON/OFF |
| 32 | HSYNC | أنا | إشارة مزامنة أفقية |
| 33 | VSYNC | أنا | إشارة المزامنة العمودية |
| 34 | DE | أنا | إدخال البيانات تمكين التحكم |
| 35 | NC | - | افتح |
| 36 | الـ GND | أنا | أرضية الطاقة |
| 37 | XR | أنا | رقم لوحة اللمس |
| 38 | يو دي | أنا | رقم لوحة اللمس |
| 39 | XL | أنا | رقم لوحة اللمس |
| 40 | يو يو | أنا | رقم لوحة اللمس |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 3.0-3.6 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 3.0 | 3.3 | 3.6 | V | - |
| تيار التوريد | IDD | - | TBD | - | mA | VDD=3.3V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| تيار تسرب المدخل | IIL | - | TBD | - | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 20.3 | 22.4 | 24 | V | إذا = 20mA | - |
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 448 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
- | 500 | - | Cd/m2 | إذا = 20mA | - |
| التوحيد لـ LCM | - | 70 | 75 | - | % | إذا = 20mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
