تفاصيل المنتج:
|
منتج: | 7.6 بوصة شاشة LCD مربعة | القرار: | 800*800 نقطة |
---|---|---|---|
واجهة: | MIPI | إضاءة السطح: | 1000 شمعة/م2 (نيت) |
اتجاه الرؤية: | IPS، جميع زوايا الرؤية (85/85/85/85) | شاشة اللمس: | قابلة للتخصيص |
تحكم LCD: | ILI9881C | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -25 درجة مئوية إلى + 75 درجة مئوية |
السطوع: | 1000 نت | الاتصال: | زيف الشركة العامة للفوسفات |
عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
تسليط الضوء: | 7.6 بوصة شاشة TFT LCD,شاشة TFT LCD قابلة للقراءة بأشعة الشمس,وحدة شاشة LCD من نوع مربع,Sunlight Readable TFT LCD Display,Square Type tft lcd module |
ضوء الشمس قابلة للقراءة 7.6 بوصة TFT LCD 1000Nits 800x800 بكسل شاشة IPSمقدمة المنتج
استعراض سريع للمنتج
شاشة LCD مربعة
الحجم: 7.6 بوصة
الوضوح: 800 × 800 نقطة
اتجاه الرؤية: IPS
واجهة: MIPI
إشارة الشاحن: ILI9881C
مجلس التحكم: لا
ضوء (cd/m2): 1000
إطار من خلال الثقب: لا
شاشة لمسة: لوحة لمسة سعة مشروعة (PCAP) اختيارية
نقطة الكشف: 5 أصابع
درجة حرارة التشغيل: -20~+70°C (درجة حرارة واسعة)
الوصف
سيف تكنولوجيا SFTO760GX-7109A-Nوحدة TFT LCD بحجم قطرها 7.6 بوصة مربعة وارتفاع دقة 800x800 بكسل. هذه الوحدة LCD 7.6 بوصة مجهزة بدوائر متكاملة ILI9881C،والتي تتضمن وظائف وحدة تحكم وحدة تحكم السائق، وتدعم واجهة MIPI. يتراوح نطاق فولتجة إمدادات الطاقة (Vdd) لهذا الشاشة LCD البالغة 7.6 بوصة من 2.5V إلى 3.6V (القيمة النموذجية هي 3.3V). اتجاه عرض هذا 7.وحدة 6 بوصات من نوع IPSمع زاوية رؤية كاملة (85/85/85/85 أقصى).
الـأسعار الأوراق الماليةO760GX-7109A-N يتم عرض وحدة العرض مع سطوع 1000 نيت. يمكن أن تعمل هذه شاشة LCD IPS TFT 7.6 بوصة في درجات حرارة تتراوح من -20 ° C إلى + 70 ° C. درجة حرارة تخزينها تتراوح بين -25 ° C و + 75 ° C.سواء كانت تستخدم في الداخل أو في الخارج، يمكن لهذا الشاشة LCD IPS TFT 7.6 بوصة تلبية متطلبات العرض المختلفة. إنه حل متعدد الوظائف وعالي الأداء مناسب للمعدات الصناعية والماسحات الضوئية والأتمتة المنزلية ،أنظمة مراقبة الوصول، معدات المراقبة، المحللات، أنظمة الأمن، أنظمة الري الحديقة، ومجموعة واسعة من التطبيقات.
معلومات عن المنتج
المنتج: | 7شاشة LCD مربعة 6 بوصات |
القرار: | 800*800 نقطة |
ضوء السطح: | 1000 Cd/m2 ((نيت) |
واجهة: | MIPI |
شاشة لمسة: | قابلة للتخصيص |
مقاس الزجاج الغطاء: | قابلة للتخصيص |
اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
وحدة تحكم شاشة LCD: | ILI9881C |
درجة حرارة العمل: | -20°C إلى +70°C |
درجة الحرارة: | -25°C إلى +75°C |
السطوع: | 1000 نيت |
مدة حياة LED: | 40000 ساعة |
الاتصال: | ZIF FPC |
الامتثال: | متوافقة مع REACH و RoHS |
ضوء الشمس قابلة للقراءة 7.6 بوصة TFT LCD 1000 نيتس 800x800 بكسل شاشة IPSرسم المنتج
تعريف الدبوس
الدبوس لا، لا، لا | الرمز | الوصف |
1 | LEDA | أنود الضوء الخلفي LED |
2 | LEDK | كاثود الضوء الخلفي |
3 | LEDK | كاثود الضوء الخلفي LED |
4 | VCl | إمدادات الطاقة للطاقة التناظرية |
5 | الـ IOVCC | إمدادات الطاقة للطاقة المنطقية ودوائر الإدخال والإخراج |
6 | إعادة تعيين | إشارة إعادة التشغيل (منخفضة النشاط) |
7 | الـ TE | إنتاج تأثير التمزق |
8 | PWM | مخرج تردد PWM لتحكم السائق LCD. |
9 | الـ GND | أرضية الطاقة |
10 | MIPI_DP0 | مسار بيانات MIPI-DSI 0 نقطة مدخل إيجابية |
11 | MIPI_DNO | مسار بيانات MIPI-DSI 0 دبوس إدخال سلبي |
12 | الـ GND | أرضية الطاقة |
13 | MIPI_DP1 | مسار بيانات MIPI-DSI 1 مدخل إيجابي |
14 | MIPI_DN1 | محور بيانات MIPI-DSI 1 مدخل سلبي |
15 | الـ GND | أرضية الطاقة |
16 | MIPI_CLKP | مسار بيانات MIPl-DSI يضع دبوس إدخال |
17 | MIPI_CLKN | دبوس المدخلات السلبي لمسار البيانات MIPI-DSI |
18 | الـ GND | أرضية الطاقة |
19 | MIPI_DP2 | مسار بيانات MIPI-DSI 2 مدخل إيجابي |
20 | MIPI_DN2 | محور إدخال بيانات MIPI-DSI 2 السلبي |
21 | الـ GND | أثر الطاقة |
22 | MIPI_DP3 | مسار بيانات MIPI-DSI 3 مدخل مثبت |
23 | MIPI_DN3 | محور بيانات MIPI-DSI 3 مدخل سلبي |
24 | الـ GND | أرضية الطاقة |
25 | TP_INT | دبوس INT لـ CTP ((NC)) |
26 | TP SDA | دبوس SDA لـ CTP ((NC)) |
27 | TP_SCL | دبوس SCL لـ CTP ((NC)) |
28 | TP_RESET | إعادة تعيين دبوس لـ TP ((NC)) |
29 | TP_VCl | دبوس VCl لـ CTP ((NC)) |
30 | TP_IOVCC | IOVCCpin لـ CTP ((NC) |
الحد الأقصى للدرجة المطلقة
المعلم | رمز | دقيقة | ماكس | الوحدة | ملاحظة |
فولتاج إمدادات الطاقة | VCI ~ GND | -صفر3 | +65 | V | |
تشغيل الطاقة | IOVCC ~ GND | -صفر3 | +3.3 | V | |
نطاق الجهد المدخل المنطقي | ViN | -صفر3 | (إي أو في سي سي + 0)3 | V | |
نطاق الجهد الخارجي المنطقي | فـي | -صفر3 | (إي أو في سي سي + 0)3 | V | |
درجة حرارة العمل | فوق | -20 | +70 | °C | |
درجة حرارة التخزين | Tstg | -25 | +75 | °C |
خصائص التيار المباشر
المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
الجهد التغذوي للدوائر التناظرية | VCl | 2.5 | 3.3 | 3.6 | V |
الجهد التغذوي للدائرة المنطقية | الـ IOVCC | 1.65 | 1.8 | 3.3 | V |
الجهد الدخالي "H'leve | VH | 0.7*IOVCC | الـ IOVCC | V | |
الجهد المدخل "L'leve" | VL | الـ GND | 0.3*IOVCC | V | |
الجهد الخارجي مستوى "H" | أوه | 0.8*IOVCCl | الـ IOVCC | V | |
الجهد الخارجي "L'leve" | (فول) | الـ GND | 0.2*IOVCC | V |
خصائص الضوء الخلفي
البند | الرمز | دقيقة | النوع | ماكس | الوحدة | الحالة |
الجهد الأمامي | Vf | 13.5 | 15.0 | 17 | V | إذا = 225
mA |
ضوء ICM | LV | 1000 | | cd/m | ||
عدد المصابيح | 5X5 | قطعة | ||||
وضع الاتصال | S/P | 5سلسلة/5موازية |

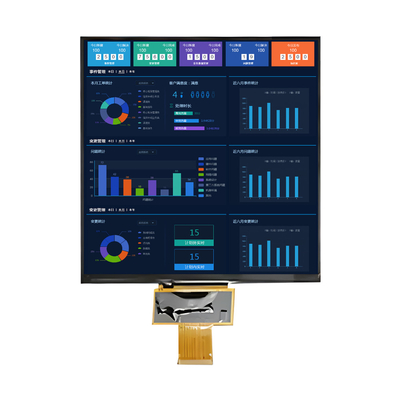

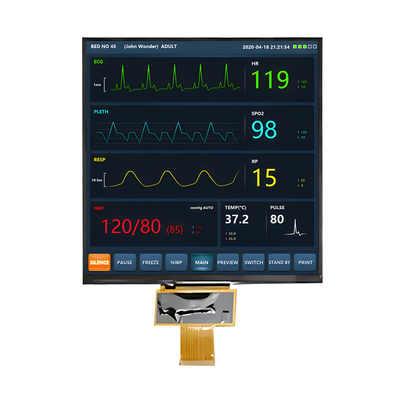

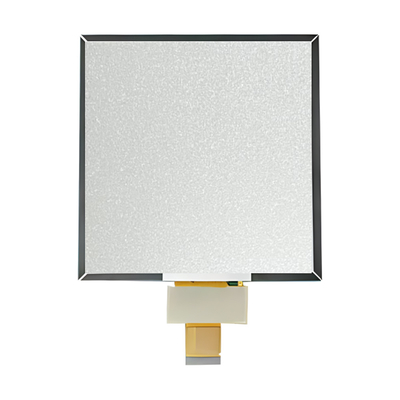

ضوء الشمس قابلة للقراءة 7.6 بوصة TFT LCD 1000 نيتس 800x800 بكسل شاشة IPSصورة المنتج
شاشة لمسة سعة متوقعة (PCAP)
توفر تكنولوجيا اللمس السعة المتوقعة (PCAP) استجابة سريعة ومتجاوبة وموثوقية على مستوى محترف.تم تصميم شاشات لمس سيف تكنولوجيا الصادرة عنويمكننا أيضًا الجمع بين شاشات PCAP اللمس مع شاشات الكريستال السائل (LCDs) ، وهو حل مضمن متكامل يساعد على تبسيط سلاسل التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
