تفاصيل المنتج:
|
| المنتج: | 7.6 بوصة شاشة LCD مربعة | القرار: | 800*800 نقطة |
|---|---|---|---|
| واجهة: | MIPI | إضاءة السطح: | 1000 شمعة/م2 (نيت) |
| اتجاه الرؤية: | IPS، جميع زوايا المشاهدة | شاشة لمسة: | قابلة للتخصيص |
| تحكم LCD: | ILI9881C | غطاء زجاجي: | قابلة للتخصيص |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -25 درجة مئوية إلى + 75 درجة مئوية |
| السطوع: | 1000 نت | الاتصال: | زيف الشركة العامة للفوسفات |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT مربعة,1000 نيتش شاشة TFT LCD,7.6 بوصة شاشة LCD,1000 Nits TFT LCD Display,7.6 Inch tft lcd screen |
||
تكنولوجيا Saef SFTO760GX-7109AN: وحدة LCD TFT ذات أداء عالي 7.6 بوصة
تقديم تكنولوجيا Saef SFTO760GX-7109AN ، وهي وحدة LCD TFT متعددة الاستخدامات 7.6 بوصة مصممة لتطبيقات مختلفة.هذا الشكل المربع العرض يفتخر بقرار 800x800 بكسل ويتميز ILI9881C الدوائر المتكاملة المتقدمة، والتي تجمع بين وظائف جهاز التحكم والسائق مع دعم واجهة MIPI.
المواصفات الرئيسية:
تم تصميم جهاز SFTO760GX-7109AN للعمل في كل من البيئات الداخلية والخارجية مما يجعله خيارا مثاليا للمعدات الصناعيةمعدات المراقبةمع إشعاعه العالي ومدى تشغيل درجة حرارة واسعة، هذا 7.توفر وحدة العرض LCD IPS TFT البالغة 6 بوصات حلًا موثوقًا لمتطلبات العرض المتنوعة.
استكشف الاحتمالات مع تقنية Saef SFTO760GX-7109AN، وحدة عرض متعددة الوظائف التي ترفع تطبيقاتك مع الوضوح والمتانة.
معلومات عن المنتج
| المنتج: | 7شاشة LCD مربعة 6 بوصات |
| القرار: | 800*800 نقطة |
| ضوء السطح: | 1000 Cd/m2 ((نيت) |
| واجهة: | MIPI |
| شاشة لمسة: | قابلة للتخصيص |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| وحدة تحكم شاشة LCD: | ILI9881C |
| درجة حرارة العمل: | -20°C إلى +70°C |
| درجة الحرارة: | -25°C إلى +75°C |
| السطوع: | 1000 نيت |
| مدة حياة LED: | 40000 ساعة |
| الاتصال: | ZIF FPC |
| الامتثال: | متوافقة مع REACH و RoHS |
7.6 بوصة مربع TFT شاشة LCD 800x800 بكسل 1000 نيتس واجهة MIPI رسم المنتج
الحد الأقصى للدرجة المطلقة
| المعلم | رمز | دقيقة | ماكس | الوحدة | ملاحظة |
| فولتاج إمدادات الطاقة | VCI ~ GND | -صفر3 | +65 | V | |
| تشغيل الطاقة | IOVCC ~ GND | -صفر3 | +3.3 | V | |
| نطاق الجهد المدخل المنطقي | ViN | -صفر3 | (إي أو في سي سي + 0)3 | V | |
| نطاق الجهد الخارجي المنطقي | فـي | -صفر3 | (إي أو في سي سي + 0)3 | V | |
| درجة حرارة العمل | فوق | -20 | +70 | °C | |
| درجة حرارة التخزين | Tstg | -25 | +75 | °C |
خصائص التيار المباشر
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد التغذوي للدوائر التناظرية | VCl | 2.5 | 3.3 | 3.6 | V |
| الجهد التغذوي للدائرة المنطقية | الـ IOVCC | 1.65 | 1.8 | 3.3 | V |
| الجهد الدخالي "H'leve | VH | 0.7*IOVCC | الـ IOVCC | V | |
| الجهد المدخل "L'leve" | VL | الـ GND | 0.3*IOVCC | V | |
| الجهد الخارجي مستوى "H" | أوه | 0.8*IOVCCl | الـ IOVCC | V | |
| الجهد الخارجي "L'leve" | (فول) | الـ GND | 0.2*IOVCC | V |
تعريف الدبوس
| الدبوس لا، لا، لا | الرمز | الوصف |
| 1 | LEDA | أنود الضوء الخلفي LED |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDK | كاثود الضوء الخلفي LED |
| 4 | VCl | إمدادات الطاقة للطاقة التناظرية |
| 5 | الـ IOVCC | إمدادات الطاقة للطاقة المنطقية ودوائر الإدخال والإخراج |
| 6 | إعادة تعيين | إشارة إعادة التشغيل (منخفضة النشاط) |
| 7 | الـ TE | إنتاج تأثير التمزق |
| 8 | PWM | مخرج تردد PWM لتحكم السائق LCD. |
| 9 | الـ GND | أرضية الطاقة |
| 10 | MIPI_DP0 | مسار بيانات MIPI-DSI 0 نقطة مدخل إيجابية |
| 11 | MIPI_DNO | مسار بيانات MIPI-DSI 0 دبوس إدخال سلبي |
| 12 | الـ GND | أرضية الطاقة |
| 13 | MIPI_DP1 | مسار بيانات MIPI-DSI 1 مدخل إيجابي |
| 14 | MIPI_DN1 | محور بيانات MIPI-DSI 1 مدخل سلبي |
| 15 | الـ GND | أرضية الطاقة |
| 16 | MIPI_CLKP | مسار بيانات MIPl-DSI يضع دبوس إدخال |
| 17 | MIPI_CLKN | دبوس المدخلات السلبي لمسار البيانات MIPI-DSI |
| 18 | الـ GND | أرضية الطاقة |
| 19 | MIPI_DP2 | مسار بيانات MIPI-DSI 2 مدخل إيجابي |
| 20 | MIPI_DN2 | محور إدخال بيانات MIPI-DSI 2 السلبي |
| 21 | الـ GND | أثر الطاقة |
| 22 | MIPI_DP3 | مسار بيانات MIPI-DSI 3 مدخل مثبت |
| 23 | MIPI_DN3 | محور بيانات MIPI-DSI 3 مدخل سلبي |
| 24 | الـ GND | أرضية الطاقة |
| 25 | TP_INT | دبوس INT لـ CTP ((NC)) |
| 26 | TP SDA | دبوس SDA لـ CTP ((NC)) |
| 27 | TP_SCL | دبوس SCL لـ CTP ((NC)) |
| 28 | TP_RESET | إعادة تعيين دبوس لـ TP ((NC)) |
| 29 | TP_VCl | دبوس VCl لـ CTP ((NC)) |
| 30 | TP_IOVCC | IOVCCpin لـ CTP ((NC) |

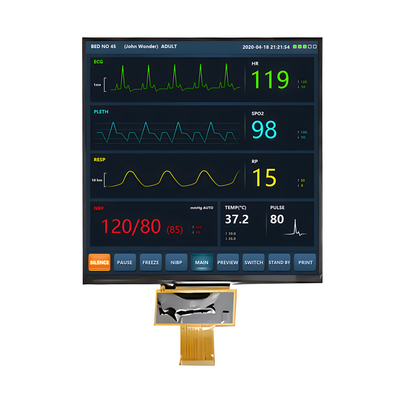

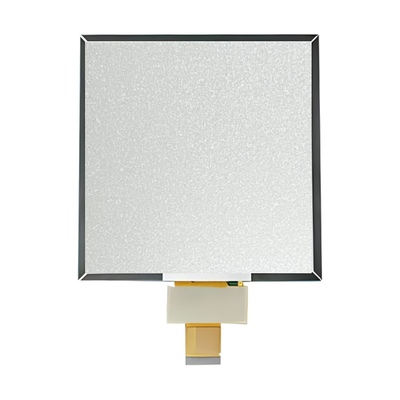

7.6 بوصة مربع TFT شاشة LCD 800x800 بكسل 1000 نيتس واجهة MIPI صورة المنتج
