تفاصيل المنتج:
|
| منتج: | شاشة 3.2 بوصة IPS TFT LCD | القرار: | 480x800 بكسل |
|---|---|---|---|
| واجهة: | واجهة RGB | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| شاشة اللمس: | بدون شاشة تعمل باللمس | الرقم السري: | 39 دبابيس |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 350 شمعة / م 2 |
| سائق IC: | HX8369 | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| درجة حرارة التخزين: | -30 إلى + 80 ℃ | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.2 بوصة IPS TFT LCD,480x800 بكسلات IPS TFT LCD,شاشة LCD IPS 3.2 بوصة,480x800 Pixels IPS TFT LCD,IPS 3.2 Inch LCD Screen |
||
3.2 بوصة IPS TFT LCD 480x800 بكسل، 3.2 بوصة شاشة LCD واجهة RGB مقدمة المنتج
جهاز SF-TC320S-9951H-N هو وحدة شاشة LCD TFT ذات وضع صورة 480x800 بطول 3.2 بوصة. يحتوي على سطوع 350 cd / nits (القيمة النموذجية) ، مع نسبة التباين 500: 1 (القيمة النموذجية).فولتاج إمدادات الطاقة (VCC) لتشغيل لوحة LCD هو 2.6 فولت إلى 3.3 فولتيمكن لهذا جهاز TFT من نوع IPS-LCD من 3.2 بوصة أن يعمل في درجات حرارة تتراوح من -20 ° C إلى + 70 ° C. درجة حرارة تخزينها تتراوح بين -30 ° C و + 80 ° C.
شاشة TFT LCD مقاس 3.2 بوصة هي وحدة عرض صغيرة مناسبة لمجموعة متنوعة من التطبيقات ، بما في ذلك
أجهزة إنترنت الأشياء (IoT): مناسبة لدمجها في أجهزة إنترنت الأشياء مثل أنظمة المنازل الذكية وأنظمة التحكم الصناعية.
الأجهزة الطبية: مثالية للاستخدام في أجهزة نزع ضربات القلب المحمولة ومضخات الأنسولين وغيرها من أجهزة المراقبة والتشخيص الطبية.
الأتمتة الصناعية: مثالية للتنفيذ في أنظمة تحكم الآلات وأنظمة تحكم العمليات وأنظمة المراقبة داخل الأتمتة الصناعية.
الألعاب: مناسبة للتكامل مع تطبيقات الألعاب مثل أجهزة ألعاب المحمولة.
هذه التطبيقات تمثل فقط بعض الأمثلة على الاستخدامات المختلفة المحتملة لشاشة TFT مقاس 3.2 بوصة.الاستخدام المحدد يعتمد على متطلبات المنتج والخصائص المطلوبة وأداء الشاشة.
الخصائص
معلومات عن المنتج
| المنتج: | 3.2" IPS TFT LCD |
| القرار: | 480×800 بكسل |
| واجهة: | واجهة RGB |
| شاشة لمسة: | بدون شاشة لمسة |
| الاتصال: | ZIF FPC |
| مركز التحكم بالشاحنة: | HX8369 |
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية |
| رقم الدبوس: | 39 دبوس |
| ضوء السطح: | 350 Cd/m2 |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الامتثال: | متوافقة مع REACH و RoHS |
3.2 بوصة IPS TFT LCD 480x800 بكسل، 3.2 بوصة شاشة LCD واجهة RGB رسم المنتج
تعريف الدبوس
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | الـ GND | أنا | الأرض |
| 2 | الـ IOVCC | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 3 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 4 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 5 | الـ SCL | أنا | إشارة ساعة SPI |
| 6 | الـ SDA | إدخال/خروج | SPI واجهة مدخل / مخرج دبوس |
| 7 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 8 | إمكاني | أنا | إدخال البيانات تمكين التحكم |
| 9 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 10 | HSYNC | أنا | إشارة مزامنة أفقية |
| 11 | VSYNC | أنا | إشارة المزامنة العمودية |
| 12-17 | B0-B5 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 18 - 23 | G0-G5 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 24-29 | R0-R5 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 30 | NC | - | افتح |
| 31 | LED-K | أوه | الكاثود LED |
| 32 | NC | - | افتح |
| 33 | LED-A | أوه | الـ LED Anode |
| 34 | NC | - | افتح |
| 35 | XL | أنا | دبوس لوحة اللمس |
| 36 | XR | أنا | دبوس لوحة اللمس |
| 37 | يو يو | أنا | دبوس لوحة اللمس |
| 38 | يو دي | أنا | دبوس لوحة اللمس |
| 39 | الـ GND | أنا | الأرض |
الحد الأقصى المطلق
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 0.3~46 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 19.2 | V | إذا= 20 مآ | - | ||
| تيار التوريد | إذا | - | 15 | 20 | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 288 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
280 | 350 | - | Cd/m2 | إذا= 20 مآ | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا= 20 مآ | - |
| لون الضوء الخلفي | الأبيض | ||||||
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
400 | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 |
|
80 | - | درجة | - |
| θL | 80 | - | |||||||
| (فير) | Θ+ | 80 | - | ||||||
| ـ ـ | 80 | - | |||||||

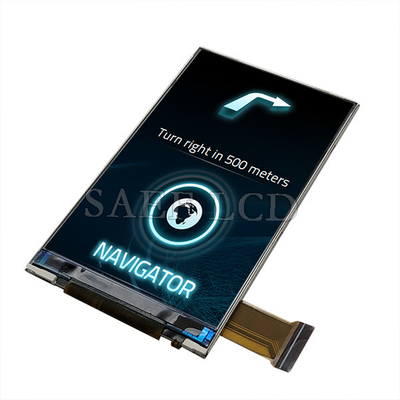

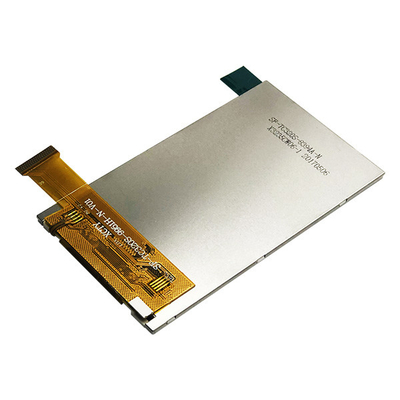

3.2 بوصة IPS TFT LCD 480x800 بكسل، 3.2 بوصة شاشة LCD واجهة RGB صورة المنتج
كلمة رئيسية للبحث: tft 3.2"، 3.2 tft LCD، 3.2" tft LCD، 3.2 بوصة tft LCD، tft LCD 3.2شاشة تفت 3.2 بوصة، شاشة تفت 3.2 بوصة، شاشة تفت 3.2 بوصة، شاشة تفت 3.2 بوصة، شاشة تفت 3.2 بوصة، شاشة تفت 3.2 بوصة، شاشة تفت 3.2",شاشة LCD tft 3.2 بوصة، 480x800 IPS TFT، 3.2 بوصة IPS، 3.2 بوصة 800x480
