تفاصيل المنتج:
|
| منتج: | 5 بوصة شاشة TFT LCD | القرار: | 720x1280 نقطة |
|---|---|---|---|
| واجهة: | MIPI | شاشة اللمس: | بكاب |
| اتجاه الرؤية: | كل زاوية الرؤية ((85/85/85/85) | هيكل PCAP: | GFF |
| تحكم LCD: | ILI9881C | مراقب CTP: | GT5688 |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | الرقم السري: | 25 دبوس |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 5 بوصة TFT الشاشة المصنع,نوع الصورة PCAP TFT Display,5 بوصة شاشة PCAP TFT,Portrait Type PCAP TFT Display,5 Inch PCAP TFT Display |
||
5 بوصة TFT تصنيع الشاشة، نوع الصورة 5 بوصة PCAP TFT عرض مقدمة
الخصائص
معلومات عن المنتج
| المنتج: | 5 بوصة شاشة TFT LCD |
| القرار: | 720×1280 نقطة |
| واجهة: | MIPI |
| اتجاه المشاهدة: | كل زاوية الرؤية ((85/85/85/85) |
| شاشة لمسة: | PCAP |
| هيكل PCAP: | GFF |
| وحدة التحكم: | GT5688 |
| وحدة تحكم شاشة LCD: | ILI9881C |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| الاتصال: | ZIF FPC |
| رقم الدبوس: | 25 دبوس |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
5 بوصة TFT تصنيع الشاشة، نوع الصورة 5 بوصة PCAP TFT الشاشة رسم
خصائص التيار المباشر
الملاحظة: إن الجهد الأعلى من أعلى قد يؤدي إلى تلف الوحدة. يتم تحديد جميع الجهد النسبي لـ VSS = 0V.
الضوء الخلفي الخصائص الكهربائية البصرية
1التكافل = الحد الأدنى/الحد الأقصى * 100%
2. مدة حياة المصابيح المحددة على النحو التالي:الوضوح النهائي هو 70% من الضوء الأصلي.طريقة القياس: (X * Y: المنطقة الضوئية)
الخصائص البصرية
شروط التدابير:1قياس المحيط: غرفة مظلمة؛ درجة حرارة المحيط: 25±2°C؛ 3.
تعريف دبوس TFT LCD
الدبوس 1، LEDA LED Anode
الدبوس 2، الكاثود LEDK LED
البين 3، إمدادات الطاقة VCC 2.8V
PIN4، IOVCC مصدر الطاقة 1.8V/2.8V الجهد
رقم 5، أرضية طاقة GND
إشارات ساعة PIN6، CLKP DSI-CLK+
PIN7، CLKN DSI-CLK- إشارات الساعة
(بين 8) ، (جي إن دي) ، (غراوند)
إشارات البيانات PIN9، D0N DSI-D0
إشارات البيانات Pin10، D0P DSI-D0+
(بين 11) ، (جي إن دي) ، (غراوند)
إشارات البيانات Pin12، D1N DSI-D1
إشارات البيانات PIN13، D1P DSI-D1+
البين 14، GND الأرضية الطاقة
إشارات بيانات PIN15، D2N NC DSI-D2
إشارات بيانات PIN16 و D2P NC DSI-D2+
(بين 17) ، (جي إن دي) ، قاعدة الطاقة
إشارات البيانات PIN18، D3N NC DSI-D2
إشارات البيانات Pin19، D3P NC DSI-D2+
(بين 20) ، (جي إن دي)
Pin21, TE إمدادات الطاقة 2.8 فولت
PIN22، LCD_ID LCD_ID
PIN23، إعادة ضبط سجل تحديد دبوس
(بين24) ، (جي.إن.دي) ، أرضية الطاقة
(بين25) ، (جي.إن.دي) ، أرضية الطاقة
تعريف دبوس CTP
البين1، GND
دبوس 2، SDA - 2.8 فولت
(بين 3) ، (سكل) - 2.8 فولت
البين 4، VDD - 3.3 فولت
PIN5، INT
البين 6، RST

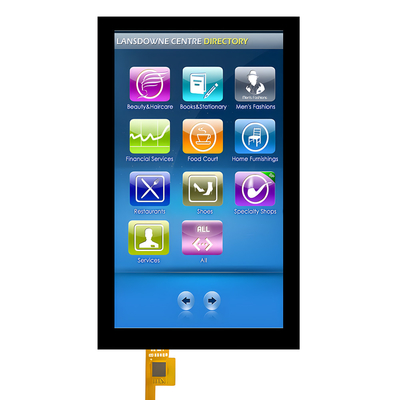

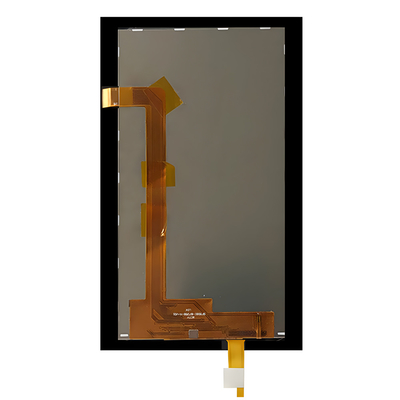

5 بوصة TFT تصنيع الشاشة، نوع الصورة 5 بوصة PCAP TFT شاشة الصورة
شاشة لمسة سعة متوقعة (PCAP)
توفر تكنولوجيا لمسة مكثف الإسقاط (PCAP) استجابة سريعة وحساسة وموثوقية مستوى احترافي.تم تصميم شاشة لمسة سيف تكنولوجيا التصوير السمكية خصيصا للصناعية صارمة، التطبيقات الطبية والسيارات. يمكننا أيضا الجمع بين شاشات لمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
