تفاصيل المنتج:
|
| منتج: | شاشة إل سي دي RGB TFT مقاس 8 بوصة | القرار: | 800 RGB × 600 |
|---|---|---|---|
| اتجاه الرؤية: | TN الساعة 12 | إضاءة السطح: | 250 شمعة/م2 (نيت) |
| واجهة: | 24 بت RGB | الرقم السري: | 50 دبوس |
| مخطط خافت.: | 182.9 (أفقي) × 141.0 (رأسي) × 5.5 (ارتفاع) (مم) | المنطقة النشطة: | 162.0 (ارتفاع) × 121.5 (فولت) (مم) |
| شاشة اللمس: | RTP وCTP اختياري | المعالجة السطحية: | طلاء صلب (3H) |
| ألوان العرض: | 16.7 م | الاتصال: | توصيل في |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD مقاس 8 بوصة,TN 12 ساعة شاشة TFT LCD,TN 12 O'clock TFT LCD Display |
||
إمدادات المصنع 8 بوصة TFT شاشة LCD 800x600 بكسل TN RGB 12:00 شاشة مقدمة المنتج
شاشة LCD TFT SFTO800FC-7008AN هي شاشة TN ذات 8 بوصات من نوع 12:00 مع دقة 800 × 600 بكسل. تدعم هذه الوحدة شاشة TFT LCD من الدرجة الصناعية واجهة RGB 24 بت.يتم تشغيل شاشة TFT SFTO800FC-7008AN هذه عند 3.3V ((جهد الطاقة) ، Vdd من 3.0V إلى 3.6V.
تم تصميم SFTO800FC-7008AN مع لوحة لمسة سعة ، واجهة IIC و USB اختيارية. هذه الوحدة TFT LCD مع 250cd / m2.جهاز TFT LCD SFTO800FC-7008AN في حالة جيدةكمعرض صناعي ، يستخدم هذا المنتج على نطاق واسع في التطبيقات الصناعية والطبية ، محطة POS ، HMI ، الأتمتة المنزلية ، نظام الأمن ، إلخ.
الخصائص
| المنتج: | شاشة LCD RGB TFT 8 بوصة |
| القرار: | 800 RGB × 600 |
| ضوء السطح: | 250 Cd/m2 ((نيت) |
| اتجاه المشاهدة: | TN الساعة 12 |
| واجهة: | 24 بت RGB |
| الخطوط العريضة: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (ملم) |
| رقم الدبوس: | 50 دبوس |
| المنطقة النشطة: | 162.0 ((H) X 121.5 ((V) (ملم) |
| معالجة السطح: | الطلاء الصلب ((3H) |
| الاتصال: | التوصيل |
| شاشة لمسة: | RTP و CTP اختياري |
| ألوان العرض: | 16.7 م |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
> هذه الشاشة TFT 8 بوصة هي TFT LCD المصفوفة النشطة اللون التي تستخدم TFT السيليكونية غير الملموسة (ترانزستور فيلم رقيق) كجهاز التبديل النشط.
> يحتوي هذا الشاشة LCD PCAP TFT LCD 8 بوصات على تصميم شاشة لمسة سعة مع زجاج الغطاء يمكن تخصيصه وفقًا لمتطلبات العميل.
> نطاق اللون النموذجي لهذه الشاشة TFT 8 بوصة هو 50% Min.45%.
> هذا الـ 8 بوصة LCD TFT لديه وقت استجابة نموذجي 30 ms و أقصى 35 ms.
>هذا الشاشة LCD TFT 800x600 8 بوصة لديها نسبة تباين من Typ:1000 دقيقة:800.
هذا الشاشة RGB TFT 8 بوصة يمكن أن تعمل في مجموعة واسعة من درجات الحرارة من -20 درجة إلى +70 درجة.
>هذا الـ TN TFT LCD 7 بوصة هو منتج أخضر وصديق للبيئة، خالي من RoHS و Halogen.
>هذا الشاشة التي يبلغ حجمها 8 بوصات ذات الجهد الملموس منخفضة الجهد و استهلاك الطاقة منخفض
إمدادات المصنع 8 بوصة TFT شاشة LCD 800x600 بكسل TN RGB 12:00 شاشة رسم المنتج
تعريف الدبوس
Pin1-2 LEDA المنود الضوئي الخلفي
Pin3-4 LEDK كاثود الضوء الخلفي
(بين5) (GND)
PIN6 VCOM لدخول VCOM DC الخارجي
Pin7 DVDD الطاقة الرقمية
وضع PIN8 DE/SYNC يتم تحديده
إشارة PIN9 DE
إشارة مزامنة Pin10 VS Frame
PIN11 إشارة مزامنة خط HS
PIN12-19 B7-B0 حافلة البيانات
PIN20-27 G7-G0 محطة البيانات
الحافلة البيانات R7-R0
"بين 36" (GND Ground)
PIN37 DCLK إشارة ساعة نقطة
(بين 38) (GND)
Pin39 L/R مصدر التحكم في التسلسل الأيمن أو الأيسر
Pin40 U/D بوابة فوق أو أسفل التحكم في المسح
Pin41 VGH الطاقة الإيجابية لـ TFT
Pin42 VGL الطاقة السلبية لـ TFT
القوة التناظرية AVDD Pin43
دبوس إعادة تعيين العالمي دبوس إشارة إعادة تعيين العالمي.تعمل منخفضة للدخول إلى حالة إعادة تعيين.اقترح الاتصال بدائرة إعادة تعيين RC لتحقيق الاستقرار.عادة سحب عالية.
PIN45 NC لا تتصل
PIN46 VCOM لدخول VCOM DC الخارجي
PIN47 DITHB إعداد التخفيف.DITH= ′′H ′′ دقة 6 بت؛DITH= ′′L ′′ دقة 8 بت ((الإعداد الافتراضي)
(بين 48) (GND Ground)
PIN49 NC غير متصل
PIN50 NC لا تتصل

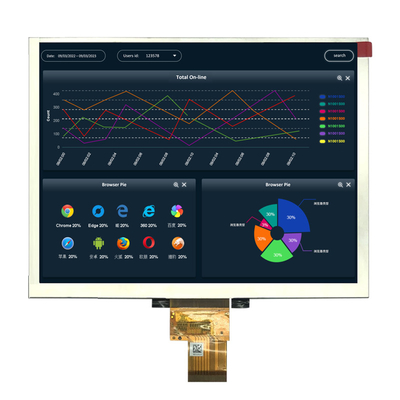

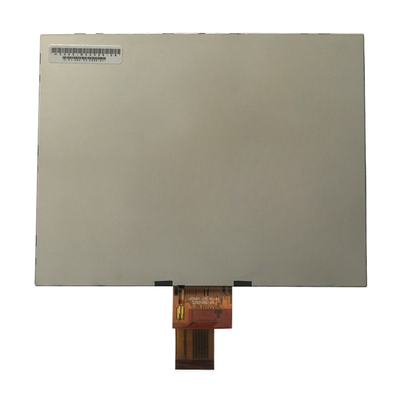

إمدادات المصنع 8 بوصة TFT شاشة LCD 800x600 بكسل TN RGB 12:00 شاشة صورة المنتج
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" دوري، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" دوري، 3.5" 3.6" دوري، 3.7" 4" دوري، 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3",13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" و 28" TFT (حجم الشمالية للمنطقة النشطة) وهلم جرا.هناك أكثر من 300 نموذج قياسي TFT المدرجة على هذا الموقعوعلاوة على ذلك، فإن كل عنصر تقريبا مقبول لاستخلاصه من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
