تفاصيل المنتج:
|
| منتج: | 7 بوصة LVDS TFT شاشة LCD | القرار: | 1024 RGB × 600 |
|---|---|---|---|
| إضاءة السطح: | 300 شمعة/م2 (نيت) | واجهة: | LVDS |
| الرقم السري: | 40 دبابيس | اتجاه الرؤية: | IPS، جميع زوايا الرؤية (85/85/85/85) |
| مخطط خافت.: | 164.9 (أفقي) × 100.0 (رأسي) × 2.8 (ارتفاع) (مم) | المنطقة النشطة: | 154.21 (ارتفاع) × 85.92 (عرض) (مم) |
| شاشة اللمس: | برنامج التحويلات النقدية اختياري | المعالجة السطحية: | طلاء صلب (3H) |
| ألوان العرض: | 16.7 م | الاتصال: | توصيل في |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 40 دبوس LVDS TFT شاشة LCD,شاشة TFT LCD مقاس 7 بوصة,7 Inch TFT LCD Display |
||

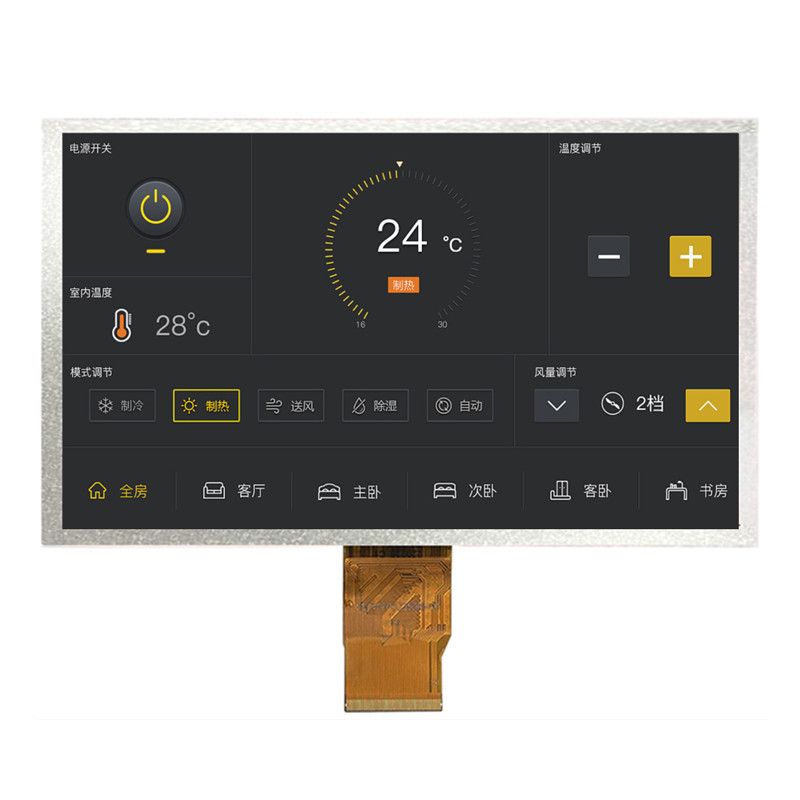

7 بوصة TFT 40 دبوس LVDS شاشة LCD مصنع التوريد 1024x600 بكسل شاشة المنتج مقدمة
شاشة SFTO700XC-7052AN TFT LCD هي شاشة ذات زاوية مشاهدة كاملة من نوع IPS بطول 7 بوصات بدقة 1024 × 600 بكسل. تدعم وحدة شاشة TFT LCD من الدرجة الصناعية واجهة LVDS.يتم تشغيل هذه الشاشة TFT SFTO700XC-7052AN عند 3.3V ((جهد الطاقة) ، Vdd من 3.0V إلى 3.6V.
تم تصميم SFTO700XC-7052AN مع لوحة لمسة سعة ، واجهة IIC و USB اختياري. هذه الوحدة TFT LCD SFTO700XC-7052AN مع 300cd / m2.جهاز TFT LCD SFTO700XC-7052AN في حالة جيدةكمعرض صناعي ، يستخدم هذا المنتج على نطاق واسع في التطبيقات الصناعية والطبية ، محطة POS ، HMI ، الأتمتة المنزلية ، نظام الأمن ، إلخ.
الخصائص
| المنتج: | 7 بوصة LVDS TFT شاشة LCD |
| القرار: | 1024 RGB × 600 |
| واجهة: | أجهزة التشغيل القصوى |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| رقم الدبوس: | أربعون دبوس |
| الخطوط العريضة: | 164.9 ((H) x100.0 ((V) × 2.8 ((T) (ملم) |
| المنطقة النشطة: | 154.21 ((H) x85.92 ((V) (ملم) |
| معالجة السطح: | الطلاء الصلب ((3H) |
| الاتصال: | التوصيل |
| شاشة لمسة: | CTP اختياري |
| ألوان العرض: | 16.7 م |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
>هذا الشاشة TFT 7 بوصة هو TFT LCD المصفوفة النشطة اللون التي تستخدم TFT السيليكونية غير المتحركة (ترانزستور فيلم رقيق) كجهاز التبديل النشط.

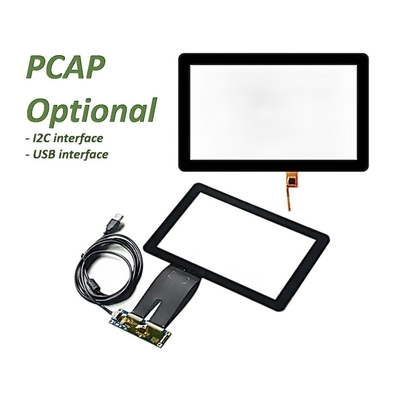

> يحتوي هذا الشاشة LCD PCAP TFT LCD 7 بوصات على تصميم شاشة لمسة سعة مع زجاج غطاء يمكن تخصيصه وفقًا لمتطلبات العميل.
> نطاق اللون النموذجي لهذه الشاشة TFT 7 بوصة هو 50% Min.45%.
> هذا الـ 7 بوصة LCD TFT لديه وقت استجابة نموذجي 30 ms و أقصى 35 ms.
>هذا الشاشة LCD TFT 1024x600 7 بوصة لديها نسبة تباين من النوع:1000 دقيقة:800.
يمكن لهذا الشاشة LVDS TFT البالغة 7 بوصات أن تعمل في نطاق واسع من درجات الحرارة من -20 درجة إلى +70 درجة.
>هذا الـ IPS TFT LCD 7 بوصة هو منتج أخضر وصديق للبيئة، خالي من RoHS و Halogen.
>هذا الشاشة ذات السعة 7 بوصات ذات الجهد القيادي المنخفض واستهلاك الطاقة المنخفض.
7 بوصة TFT 40 دبوس LVDS شاشة LCD عرض مصنع إمدادات 1024x600 بكسل شاشة
تعريف الدبوس
الملاحظة 1:
إذا كانت بيانات إدخال LVDS 6 بت ، يجب تعيين selb على عالية.
إذا كانت بيانات إدخال LVDS 8 بت، يجب تعيين selb على مستوى منخفض.
الملاحظة 2:
عندما CABC_EN=00، CABC OFF.
عندما CABC_EN=01، صورة واجهة المستخدم.
عندما CABC_EN=10، لا تزال الصورة.
عندما CABC_EN=11، الصورة المتحركة.
عندما CABC مغلقة، لا توصيل DIMO، وإلا توصيلها إلى الضوء الخلفي
الملاحظة 3:
عندما L / R = 0 تعيين يمين إلى يسار الاتجاه المسح.
عندما يتم تعيين L/R=1 من اليسار إلى اليمين في اتجاه المسح
عندما U/D=0 تعيين أعلى إلى أسفل اتجاه المسح.
عندما U/D=1 تعيين أسفل إلى أعلى اتجاه المسح
7 بوصة TFT 40 دبوس LVDS شاشة LCD عرض مصنع إمدادات 1024x600 بكسل شاشة الصورة المنتج
