تفاصيل المنتج:
|
| منتج: | 7 بوصة شاشة TFT LCD | درجة الحرارة التشغيل.: | -30°C إلى +75°C |
|---|---|---|---|
| إضاءة السطح: | 1000 شمعة/م2 (نيت) | القرار: | 1024 RGB × 600 |
| واجهة: | RGB | الرقم السري: | 50 دبوس |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية (85/85/85/85) | مخطط خافت.: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (ملم) |
| المنطقة النشطة: | 154.21 (ارتفاع) × 85.92 (عرض) (مم) | شاشة اللمس: | برنامج التحويلات النقدية اختياري |
| المعالجة السطحية: | طلاء صلب (3H) | ألوان العرض: | 16.7 م |
| الاتصال: | توصيل في | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1024x600 شاشة LCD TFT,شاشة TFT LCD 50 دبوس,50pins TFT LCD Display |
||
7 بوصة TFT شاشة LCD عرض درجة حرارة واسعة تشغيل 1024x600 شاشة HMI RGB 50pin مقدمة المنتج
شاشة SFTO700XC-7026AN TFT LCD هي شاشة ذات زاوية مشاهدة كاملة من نوع IPS بطول 7 بوصات بدقة 1024 × 600 بكسل. تدعم وحدة شاشة TFT LCD من الدرجة الصناعية واجهة RGB.يتم تشغيل هذه الشاشة TFT SFTO700XC-7026AN عند 3.3V ((جهد الطاقة) ، Vdd من 3.0V إلى 3.6V.
تم تصميم SFTO700XC-7026AN مع لوحة لمسة سعة ، واجهة IIC و USB اختياري. هذه الوحدة TFT LCD SFTO700XC-7026AN مع 1000cd / m2.تلمس TFT LCD SFTO700XC-7026AN في حالة جيدةكمعرض صناعي ، يستخدم هذا المنتج على نطاق واسع في التطبيقات الصناعية والطبية ، محطة POS ، HMI ، الأتمتة المنزلية ، نظام الأمن ، إلخ.
| المنتج: | 7 بوصة شاشة TFT LCD |
| ضوء السطح: | 1000 Cd/m2 ((نيت) |
| درجة الحرارة العملية: | -30°C إلى +75°C |
| درجة الحرارة: | -30°C إلى +80°C |
| رقم الدبوس: | 50 دبوس |
| القرار: | 1024 RGB × 600 |
| واجهة: | RGB |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| المنطقة النشطة: | 154.21 ((H) x85.92 ((V) (ملم) |
| الخطوط العريضة: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (ملم) |
| شاشة لمسة: | CTP اختياري |
| ألوان العرض: | 16.7 م |
| معالجة السطح: | الطلاء الصلب ((3H) |
| الاتصال: | التوصيل |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
الخصائص
هذا الشاشة TFT 7 بوصة هو TFT LCD المصفوفة النشطة اللون باستخدام TFT السيليكونية غير المتحركة (ThinFilm Transistors) كأجهزة التبديل النشطة.

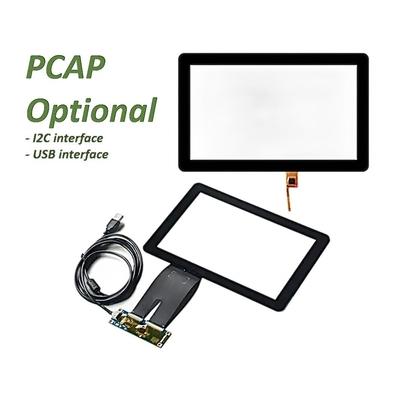

تم تصميم هذا الشاشة LCD PCAP TFT 7 بوصة مع شاشة لمسة سعة ، ويمكن تخصيص زجاج الغطاء حسب متطلبات العميل.
هذا الشاشة 7 بوصة TFT هو مع مجموعة ألوان النوع. 50% الحد الأدنى.45%.
وقت الاستجابة من هذا الـ 7 بوصة LCD TFT هو Typ. 30ms، Max. 35ms.
هذا الشاشة TFT 7 بوصة 1024x600 لديها نسبة التباين من Typ:1000 دقيقة:800.
يتم تشغيل هذا الـ 7 بوصة RGB TFT في درجة حرارة واسعة تتراوح من -30 درجة إلى +75 درجة.
7 بوصة TFT شاشة LCD عرض درجة حرارة واسعة تشغيل 1024x600 شاشة HMI RGB 50pin رسم المنتج
المواصفات الكهربائية لوحدة LCD
تعريف الدبوس
I: المدخلات، O: المخرجات، P: الطاقة
الملاحظة 1: تحديد وضع DE/SYNC. عادة سحب عالية. عند تحديد وضع DE، MODE=1 ′′، VS و HS يجب سحب عالية. عند تحديد وضع SYNC، MODE= ′′0 ′′، DE يجب أن تكون أرضية.
الملاحظة 2: عند إدخال بيانات RGB ذات 18 بت، يجب أن تكون البيتين المنخفضتين للبيانات R،G و B متأصلاً.
الملاحظة 3: يجب أن يتم إغلاق البيانات عند حافة سقوط DCLK

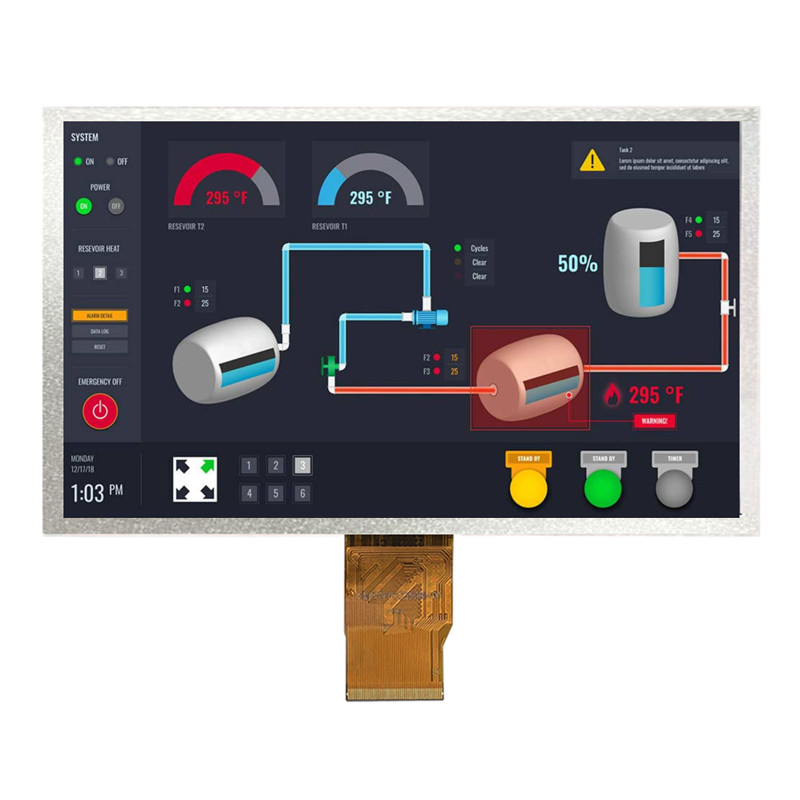

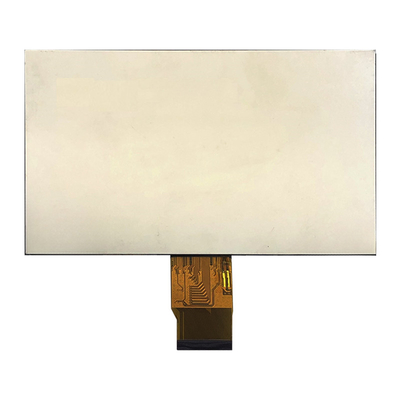

7 بوصة TFT شاشة LCD عرض درجة حرارة واسعة تشغيل 1024x600 شاشة HMI RGB 50pins صورة المنتج
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" دوري، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" دوري، 3.5" 3.6" دوري، 3.7" 4" دوري، 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3",13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25" 27" و 28" TFT (حجم الشمالية للمنطقة النشطة) وهلم جرا.هناك أكثر من 300 نموذج قياسي TFT المدرجة على هذا الموقعوعلاوة على ذلك، فإن كل عنصر تقريبا مقبول لاستخلاصه من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
