تفاصيل المنتج:
|
| منتج: | 10. 1 بوصة شاشة TFT LCD | القرار: | 1280 رغب × 800 |
|---|---|---|---|
| إضاءة السطح: | 420 شمعة/م2 (نيت) | شاشة اللمس: | RTP |
| واجهة: | واجهة LVDS 8 بت | اتجاه الرؤية: | IPS، جميع زوايا الرؤية (85/85/85/85) |
| الرقم السري: | 40 دبابيس | مخطط خافت.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| المنطقة النشطة: | 216.96 (ارتفاع) × 135.6 (رأس) (مم) | المعالجة السطحية: | طلاء صلب (3H) |
| ألوان العرض: | 16.7 م | الاتصال: | ZIF |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 10. 1 بوصة شاشة TFT LCD,شاشة LCD TFT لمسة مقاومة,Resistive Touch TFT LCD Display |
||

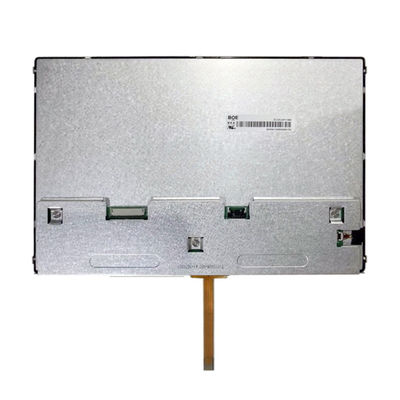

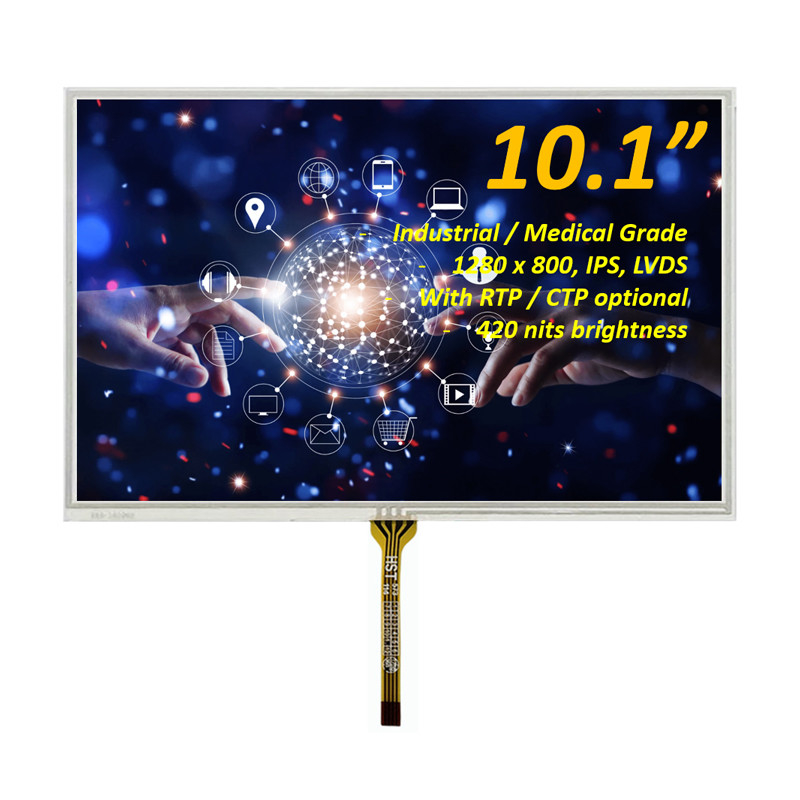

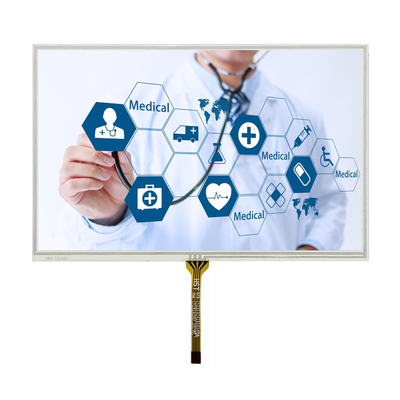

10. 1 بوصة شاشة TFT LCD 1280x800 دقة مع لوحة لمسة المقاومةمقدمة المنتج
تكنولوجيا SAEF SFTO1010LX-7047A-T شاشة TFT LCD هي شاشة IPS من نوع 10.1 بوصة ذات زاوية مشاهدة كاملة بدقة 1280 × 800 بكسل. تدعم وحدة شاشة TFT LCD هذه واجهة LVDS 8 بت.SFTO1010LX-7047A-T شاشة LCD TFT عالية الوضوح هي 3.9V ((قيمة أقصى) لجهد التشغيل. Vdd من 2.3V إلى 3.6V.
تم تصميم SFTO1010LX-7047A-T مع لوحة لمسة مقاومة، هذه الوحدة TFT هي مع 420cd / m2 الإضاءة ويتم استخدامها على نطاق واسع في العداد الصناعي والأدوات، والأجهزة الطبية، جهاز GPS،محطة نقطة البيع، قارئ نقود، ماسح ضوئي، أتمتة المنزل، هاتف المؤتمرات، المحللات، الأجهزة المنزلية، أتمتة المنزل، نظام الأمن، الخ
الخصائص
هذه الشاشة الصناعية TFT 10.1 بوصة يمكن أن تعمل في درجات الحرارة من -20 درجة مئوية إلى +70 درجة مئوية،
هذا الشاشة اللمسية المقاومة 10.1 بوصة TFT يعرض 16.7M اللون.
هذه الشاشة الملموسة LCD البالغة 10.1 بوصة لها مقاس 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) ، و VA هو 216.96 (H) X 135.6 ((V) (mm).
يدعم هذا الشاشة TFT البالغة 10.1 بوصة واجهة LVDS 8 بت ، 40 دبوسًا (اتصال زيف).
هذا شاشة TFT 10.1 بوصة هو IPS جميع اتجاهات المشاهدة
لهذا 10.1" TFT LCD، قمنا بتصميم Verion مع شاشة لمسة سعة،SFTO1010LX-7047A-CT.
لهذا الشاشة TFT 10.1"، نوصيSFRA101H-1280800A-CTلـمتوافق مع Raspberry Pi مع اتصال HDMI.
| المنتج: | 10. 1 بوصة شاشة TFT LCD |
| القرار: | 1280 RGB × 800 |
| ضوء السطح: | 420 Cd/m2 ((نيت) |
| واجهة: | واجهة LVDS 8 بت |
| شاشة لمسة: | لوحة لمسة مقاومة |
| رقم الدبوس: | أربعون دبوس |
| اتجاه المشاهدة: | IPS، كل زاوية الرؤية (85/85/85/85) |
| الخطوط العريضة: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (ملم) |
| المنطقة النشطة: | 216.96 (H) X 135.6 ((V) (ملم) |
| ألوان العرض: | 16.7 م |
| معالجة السطح: | الطلاء الصلب ((3H) |
| الاتصال: | ZIF |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
10. 1 بوصة شاشة TFT LCD 1280x800 دقة مع لوحة لمسة المقاومةرسم المنتج
الدرجات القصوى المطلقة
الملاحظة 1: إذا كانت الرطوبة تحت 50 درجة مئوية، فإن الحد الأقصى للرطوبة هو 90%RH، إذا كانت الرطوبة فوق 50 درجة مئوية، يجب أن تكون الرطوبة المطلقة أقل من 60%RH.
الملاحظة 2: سيكون وقت الاستجابة بطيئاً للغاية عند درجة حرارة التشغيل حوالي -10 درجة مئوية، وستصبح الأرض الخلفية مظلمة عند تشغيل درجة حرارة عالية.
خصائص التيار المباشر
الملاحظة 1: تأكد من وضع VDD و VGL على الشاشة LCD أولاً ، ثم وضع VGH.
الملاحظة 2: يجب أن يتطابق إعداد VDD مع فولتاج إخراج الإشارات من لوحة نظام العميل.
الملاحظة 3: القيمة التقليدية للـ VCOM هي فقط قيمة مرجعية، ويجب تحسينها وفقاً لكل LCM. تأكد من استخدام VR.
الخصائص البصرية
تعريف الدبوس
10. 1 بوصة شاشة TFT LCD 1280x800 دقة مع لوحة لمسة المقاومةرسم المنتج
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" مستديرة، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8" ، 24" ، 25" ، 27" ، 28" TFT (حجم قطري للمنطقة النشطة) وما إلى ذلك. هناك أكثر من 300 نموذج قياسي TFT مدرج على هذا الموقع الإلكتروني ؛بالإضافة إلى ذلك، تقريبا كل بند مقبول لاستقبال من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
