تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 3.5 بوصة | القرار: | 320x480 هفجا |
|---|---|---|---|
| اتجاه الرؤية: | 00:00 | الرقم السري: | 40 دبابيس |
| واجهة: | MCU 8/16 بت، SPI 3/4 سلك | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| مخطط خافت.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملم) | المنطقة النشطة: | 48.96 ((H) x73.44 ((V) (ملم) |
| شاشة لمسة: | مع لوحة لمسة سعة | سائق IC: | ILI9488 |
| سائق CTP: | FT6336U | الاتصال: | التشغيل |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD مع لمسة سعة,320x480 HVGA TFT شاشة LCD,320x480 HVGA TFT LCD Display |
||
مقدمة المنتج: شاشة TN منخفضة التكلفة من نوع 3.5 بوصة TFT LCD مع شاشة لمسة سعة
لمحة عامة:نحن متحمسون لتقديم شاشة TN منخفضة التكلفة من نوع 3.5 بوصة TFT LCD، وهو حل مبتكر يجمع بين القدرة على تحمل تكاليف مع التكنولوجيا المتقدمة، مثالية لمجموعة واسعة من التطبيقات.يحتوي هذا العرض على وحدة MCU موثوقة جنبا إلى جنب مع واجهة SPI سهلة الاستخدام وشاشة لمسة سعة استجابة، مما يجعلها الخيار المثالي للمطورين والصانعين.
الخصائص الرئيسية:
الحجم المدمج: يجعله حجم 3.5 بوصة مثاليًا للمشاريع المحدودة بالمساحة مع توفير مساحة مرئية واسعة.
دقة عالية: استمتع بصور واضحة وألوان نابضة بالحياة تنفس الحياة في تطبيقاتك، بفضل قدراتها العالية الدقة.
شاشة لمسة سعة: توفر تقنية اللمس السعة المدمجة تجربة مستخدم بديهية ، مما يسمح بالتنقل والتفاعل السلس.
متوافقة MCU: مصممة للعمل بشكل متناغم مع مجموعة متنوعة من MCUs ، هذا العرض متعدد الاستخدامات وسهل التكامل مع أنظمتك الحالية.
واجهة SPI: بروتوكول الاتصال SPI يضمن نقل البيانات السريع ويعزز أداء النظام ، مما يتيح أوقات استجابة سريعة للتطبيقات التفاعلية.
حل فعال من حيث التكلفة: باعتباره خيارًا منخفض التكلفة ، يلبي هذا العرض قيود الميزانية دون المساس بالجودة أو الأداء.
الفوائد:
التكامل السهل: مع المخططات والتوثيقات الواضحة ، فإن دمج هذا العرض في مشاريعك أمر سهل ، مما يوفر لك الوقت والجهد.
تطبيقات واسعة: مناسبة لتطبيقات مختلفة بما في ذلك أجهزة إنترنت الأشياء والأدوات المحمولة، وأنظمة الأتمتة، والأدوات التعليمية.
متانة قوية: مصممة لتحمل الاستخدام اليومي ، مما يضمن طول العمر والموثوقية في بيئات متنوعة.
التطبيقات:
الإلكترونيات الاستهلاكية: مثالية للأجهزة الصغيرة مثل أجهزة المنزل الذكية، و أجهزة مراقبة الصحة، و أجهزة ألعاب المحمولة.
أنظمة التحكم الصناعية: مثالية لتطبيقات واجهة الإنسان والآلة (HMI) ، مما يعزز مشاركة المستخدم وكفاءة التشغيل.
المشاريع التعليمية: أداة رائعة للطلاب والهواة، مما يجعل التعلم والنموذج الأولي تفاعلي وممتع.
الاستنتاج:إن شاشة TFT LCD منخفضة التكلفة من نوع TN 3.5 بوصة مع شاشة لمسة سعة هي محول لعبة للمطورين الذين يبحثون عن حل عرض مناسب للميزانية ولكنه عالي الأداء.سواء كنت تقوم بإنشاء منتج جديد أو تحسين منتج موجود، هذا العرض يقدم الموثوقية والوظائف التي تحتاجها للنجاح. ابدأ اليوم ورفع مشروعك مع هذا العرض الاستثنائي!
الخصائص
| المنتج: | 3.5 بوصة TFT شاشة LCD |
| القرار: | 320x480 HVGA |
| واجهة: | MCU 8/16BIT ، SPI 3/4wire |
| رقم الدبوس: | أربعون دبوس |
| اتجاه المشاهدة: | الساعة الثانية عشر |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| الخطوط العريضة: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملم) |
| المنطقة النشطة: | 48.96 ((H) x73.44 ((V) (ملم) |
| شاشة لمسة: | مع لوحة لمسة سعة |
| سائق سي تي بي: | FT6336U |
| مركز التحكم بالشاحنة: | ILI9488 |
| الاتصال: | التشغيل |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 |
| الامتثال: | متوافقة مع REACH و RoHS |
البعد الميكانيكي
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0عادي المشاهدةالزاوية IBL= 120mA |
... | 300 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبة التباين | CR | ... | 500 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض | Wx | 0.292 | 0.307 | 0.322 | ||
| (وي) | 0.312 | 0.327 | 0.342 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
(في) |
إم | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 57 | 60 | ... | % | |
| اتجاه الرؤية المثلى | 12 0'ساعة | ||||||
حالة القياس
> محيط القياس: غرفة مظلمة
> التيار LED IL: 120mA
درجة حرارة الغرفة: 25±2°C
> 15 دقيقة وقت التسخين
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص وحدة الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 90 | 120 | mA |
| فولتاج LED | VL | - | 2.8 | 3.2 | V |
| مدة حياة المصابيح | ساعة | 30000 | 40000 | - | ساعة |
تعريف دبوس واجهة LCM
|
الدبوس لا، لا، لا |
الرمز | الوظيفة |
| 1 | XL | إلمس الخط الأيسر |
| 2 | يو يو | إلمس الدائرة العليا |
| 3 | XR | إلمس خط النهاية الأيمن |
| 4 | يو دي | إلمس الخط السفلي |
| 5 | الـ GND | الأرض |
| 6 | الـ IOVCC | إمدادات الطاقة 1.8 فولت |
| 7 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 8 | إف إم إم إمارك | إشارة مزامنة الإطار |
| 9 | CS | الشريحة تحديد دبوس المدخلات (شغيلة منخفضة) |
| 10 | RS | عرض البيانات / دبوس اختيار الأوامر بالتوازي |
| 11 | WR/SPI_SCL | تمكين الكتابة في واجهة موازية MCU 8080 / دبوس SCL كساعة متسلسلة |
| 12 | RD | تمكين القراءة في واجهة متوازية 8080 MCU. |
| 13 | SPI_SDA | الدبوس ذو الاتجاهين لدخول البيانات المتسلسلة / الخروج |
| 14 | SPI_SDO | مخرج البيانات المتسلسلة |
| 15 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 16 | الـ GND | الأرض |
| 17-32 | DB0-DB15 | حافلة بيانات واجهة موازية |
| 33 | LEDA | الضوء الخلفي LED ((الأنود) |
| 34-36 | LEDK | الضوء الخلفي LED ((كاثود) |
| 37 | الـ GND | الأرض |
| 38 | IM0 | حدد وضع الواجهة |
| 39 | IM1 | حدد وضع الواجهة |
| 40 | IM2 | حدد وضع الواجهة |
تعريف دبوس FPC اللمس
| 1 | CTP_RST | إعادة تعيين شاشة اللمس |
| 2 | CTP_INT | إشارة انقطاع الشاشة الملموسة |
| 3 | CTP_SDA | إشارة بيانات الشاشة اللمسية |
| 4 | CTP_SCL | إشارة ساعة الشاشة اللمسية |
| 5 | الـ GND | الأرض |
| 6 | VDD | إمدادات الطاقة |

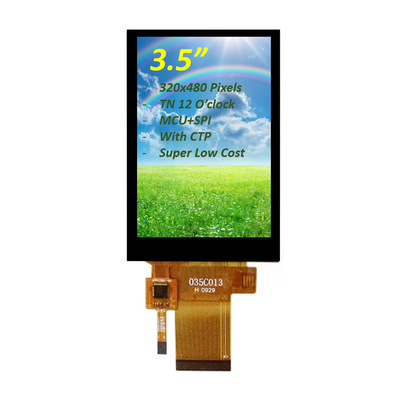

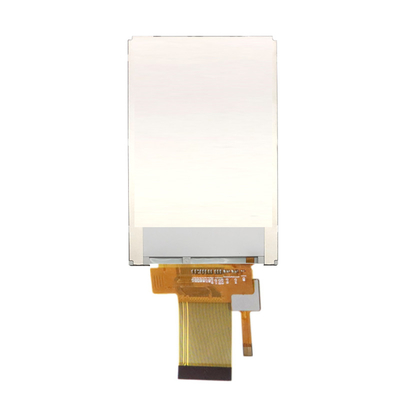

صورة المنتج
منشآت المصنع والشهادات
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
