تفاصيل المنتج:
|
منتج: | شاشة 4.3 بوصة IPS TFT LCD | القرار: | 480 × 272 نقطة |
---|---|---|---|
واجهة: | RGB 40 دبوس | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
درجة حرارة التخزين: | -30 إلى + 80 ℃ | اتجاه الرؤية: | جميع زوايا المشاهدة (85/85/85/85) |
شاشة اللمس: | لوحة لمسة سعة اختيارية | سائق IC: | ST7282 |
الرقم السري: | 40 دبابيس | أبعاد الغطاء الزجاجي: | 130x96 ملم |
الاتصال: | نوع FPC Plug | إضاءة السطح: | 350 شمعة / م 2 |
عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
4.3 بوصة TFT شاشة LCD الصين الشركة المصنعة الموردة، 4.3 بوصة المناظر الطبيعية TFT وحدة LCD مع 350 نايت الساطع مقدمة المنتج

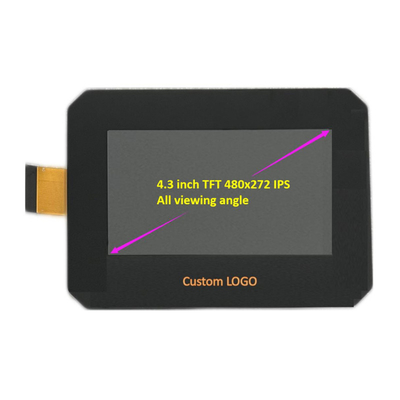

SFTC430B-7082B1-CT هي وحدة LCD TFT IPS Full Viewing Angle ذات حجم قطري 4.3 بوصة بدقة 480 × 272 بكسل. تم بناء هذه الوحدة مع SC7282 IC.يتضمن وظائف وحدة التحكم والسائق IC، يدعم واجهة RGB ، وتتراوح فولتشية التوريد (Vdd) من 3.0V إلى 3.6V. هذه الوحدة مع زاوية مشاهدة كاملة IPS ((80/80/80/80) ، ونسبة الشكل هي 16:9.
SFTC430B-7082B1-CT TFT LCD Display هو وضع المناظر الطبيعية مع سطوع 350 نط. تتوفر الوحدة أيضًا لشاشة لمس مقاومة وشاشة لمس سعة متوقعة اختيارية.يمكن أن تعمل SFTC430B-7082B1-CT عند درجات حرارة تتراوح من -20 °C إلى +70 °Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
التطبيق
تستخدم على نطاق واسع في آلة القهوة، الفرن الميكروويف، الماسح الضوئي، الأتمتة المنزلية، نظام التحكم في الوصول، معدات المراقبة، المحللات، نظام الأمن، نظام الري الحديقة، محطة نقطة البيع، قارئ النقد،الخ.
مزايا المنتج
1.IPS زاوية مشاهدة كاملة ((80/80/80/80). زاوية مشاهدة جيدة للغاية. مثالية لأنواع مختلفة من التطبيقات ، بغض النظر عن وضعها على الطاولة ، أو على الطاولة ، أو استخدامها في اليد ، إلخ.
2أداء عرض ممتاز لون الخلفية، والضوء، زاوية المشاهدة، والكثافة، الخ
3ويمكن تشغيله في درجة حرارة عالية من -30 درجة مئوية إلى +80 درجة مئوية للتطبيقات الصناعية
4.مرنة لامتلاكها مع أو بدون شاشة لمسة مقاومة. يمكننا دعم تصميم CTP مخصص ((لوحة لمسة سعة) للعملاء كذلك. FPC قابلة للتخصيص أيضا.
5حل منخفض التكلفة من بين نفس الأنواع في صناعة شاشة LCD.
6سهلة التثبيت وسهلة الصيانة
المنتج: | 4.3" بوصة IPS TFT LCD | القرار: | 480×272 نقطة |
---|---|---|---|
واجهة: | RGB 40 الدبوس | درجة الحرارة العملية: | -20°C إلى +70°C |
درجة الحرارة: | -30°C إلى +80°C | اتجاه المشاهدة: | جميع زوايا الرؤية (85/85/85/85) |
شاشة لمسة: | لوحة لمسة سعة اختيارية | مركز التحكم بالشاحنة: | ST7282 |
رقم الدبوس: | أربعين قرصاً | غطاء الزجاج: | 130x96 ملم |
الاتصال: | نوع سدادات FPC | ضوء السطح: | 350 Cd/m2 |
مدة حياة LED: | 40000 ساعة | الامتثال: | متوافقة مع REACH و RoHS |
4.3 بوصة TFT شاشة LCD الصين الشركة المصنعة الموردة، 4.3 بوصة المناظر الطبيعية TFT وحدة LCD مع 350 نيتس سطوع رسم المنتج
لا. | الاسم الرمزي | إدخال/خروج | الوصف |
1 | LED-K | أنا | الكاثود LED |
2 | LED-A | أنا | الـ LED Anode |
3 | الـ VSS | أنا | أرضية الطاقة |
4 | VDD | أنا | مصدر الطاقة |
5-12 | R00-R07 | أنا | إشارة البيانات الحمراء (LSB) |
13-20 | G00-G07 | أنا | إشارة البيانات الخضراء ((LSB)) |
21-28 | B00-B07 | أنا | إشارة البيانات الزرقاء (LSB) |
29 | الـ VSS | أنا | أرضية الطاقة |
30 | DLCK | أنا | إشارة الساعة لعينة كل تاريخ |
31 | DISP | أنا | عرض إشارة ON/OFF |
32 | HSYNC | أنا | إشارة مزامنة أفقية |
33 | VSYNC | أنا | إشارة المزامنة العمودية |
34 | DE | أنا | إدخال البيانات تمكين التحكم |
35 | NC | - | افتح |
36 | الـ GND | أنا | أرضية الطاقة |
37 | XR | أنا | رقم لوحة اللمس |
38 | يو دي | أنا | رقم لوحة اللمس |
39 | XL | أنا | رقم لوحة اللمس |
40 | يو يو | أنا | رقم لوحة اللمس |
البند | الرمز | القيمة | الوحدة |
فولتاج إمدادات الطاقة للمنطق | VDD | 3.0~36 | V |
الجهد المدخل | (فين) | VDD + 0.3 | V |
درجة حرارة العمل | فوق | -20 إلى 70 | °C |
درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
فولتاج التغذية | Vf | - | 25.6 | - | V | إذا = 20mA |
تيار التوريد | إذا | - | 20 | - | mA | - |
الجهد العكسي | Vr | - | - | 5 | V | - |
تبديد الطاقة | Pd | - | 512 | - | mW | - |
كثافة الضوء لـ LCM |
- |
- | 350 | - | Cd/m2 | إذا = 20mA |
التوحيد لـ LCM | - | 70 | 75 | - | % | إذا = 20mA |
لون الضوء الخلفي | الأبيض |
البند | الحالة | الوقت (ساعات) | التقييم |
درجة حرارة عالية | 80 درجة مئوية | 120 |
لا يوجد أي تشوهات في الوظائف والظهور |
درجة حرارة عالية
|
70 درجة مئوية | 120 | |
تخزين منخفض الحرارة | -30 درجة مئوية | 120 | |
الحرارة المنخفضة | -20 درجة مئوية | 120 | |
الرطوبة | 60°C/ 90%RH | 120 | |
درجة حرارة الصدمة الحرارية |
-20 درجة مئوية ¬ 25 درجة مئوية ® 70 درجة مئوية (0.5 ساعة ¬ 5 دقائق ® 0.5 ساعة) |
10 دورات |

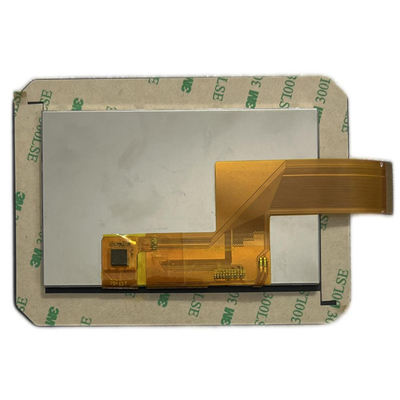

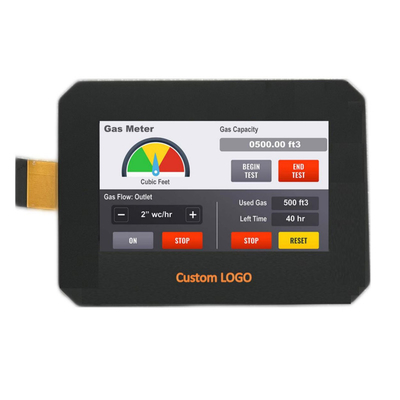

4.3 بوصة TFT شاشة LCD الصين الشركة المصنعة الموردة، 4.3 بوصة المناظر الطبيعية TFT وحدة LCD مع 350 نيتس سطوع الصورة المنتج
إدارة الجودة
1سياسة الجودة
توفير جودة جيدة وتسليم البضائع في الوقت المحدد
لتلبية متطلبات العملاء مع التحسين المستمر
2سياسة الصحة والصحة البيئية
الامتثال للقوانين واللوائح والوقاية من التلوث والسيطرة عليه.
محاولة الحد من الانبعاثات والحفاظ على الموارد واستخدامها بشكل كامل.
تحسين الوعي بحماية البيئة وتحسين البيئة باستمرار.
3التدابير المتخذة
ستجعل سياسة الجودة شفافة وتحسين مستوى وعي الموظفين بالجودة من خلال التدريب والتعليم.
من خلال تنفيذ إدارة 5S ، ستجعل المكاتب والمناطق الإنتاجية نظيفة ومنظمة وموظفين مدربين تدريبا جيدا.
ستضمن أن نظام ضمان الجودة ISO9001 يغطي جميع الجولات التي تؤثر على جودة المنتجات والخدمات قبل دمجها في الإدارة والرقابة المنظمة والإجرائية.
في ظل فرضية ضمان الجودة، ستخفض تكاليف الإنتاج بما في ذلك خفض تكاليف المواد الخام وتحسين كفاءة الإنتاج والإدارة.
منشآت المصنع والشهادات
شاشة لمسة LCD
1.1 شاشة لمس مقاومة
قبل ظهور آيفون، كانت الشاشات الملموسة المقاومة تستخدم بشكل حصري تقريباً، والتي تستخدم أجهزة استشعار الضغط لتحكم الكشف عن الاتصال،تتطلب اتصالًا مباشرًا بالجهد لتحديد موقع اللمس عن طريق اكتشاف المقاومة.
الجزء الرئيسي من شاشة اللمس المقاومة هو شاشة فيلم المقاومة التي تتطابق بشكل جيد جدا مع سطح الشاشة، وهي فيلم مركب متعدد الطبقات،الذي يستخدم طبقة من الزجاج أو صفيحة بلاستيكية صلبة كطبقة أساسية، والسطح مغطى بطبقة موصلة من الأكسيد المعدني الشفاف (مقاومة التوصيل الشفاف) ، والتي مغطاة بطبقة من تصلب السطح الخارجي ،طبقة بلاستيكية ناعمة ومضادة للفك، ويتم تغطية سطحها الداخلي أيضاً بطلاء،وهناك العديد من نقاط العزل الشفافة الصغيرة (أقل من 1/1000 بوصة) بينها لفصل الطبقتين من عزل الطبقة الموصلةعندما يلمس الإصبع الشاشة، تكون طبقتان من الطبقات الموصلة في اتصال في نقطة اللمس، وتتغير المقاومة، مما يولد إشارة في اتجاه X و Y،والتي يتم إرسالها إلى جهاز التحكم بشاشة اللمسيكتشف جهاز التحكم هذا الاتصال، ويحسب موقع (X،Y) ، ثم يحاكي سلوك الفأرة بناءً على الموقف المكتسب.هذا هو المبدأ الأساسي للتكنولوجيا المقاومة الشاشات اللمسية.
شاشة اللمس المستخدمة من قبل المؤلف هي شاشة لمس مقاومة ، وشريحة التحكم الخاصة بشاشة اللمس هي XPT2046 (على الجزء الخلفي من شاشة LCD U1 هي الشريحة).XPT2046 هو وحدة تحكم بشاشة لمسة ذات 4 أسلاك (اتصالات SPI) مع تحويل A / D تقريب خطوة بخطوة. يدعم XPT2046 واجهات إدخال / إخراج منخفضة الجهد من 1.5 فولت إلى 5.25 فولت. يمكن لـ XPT2046 اكتشاف موقع الشاشة المضغوطة من خلال إجراء تحويلين A / D ،وبالإضافة إلى قياس الضغط المطبق على شاشة اللمسنطاق درجة حرارة التشغيل هو -40 °C ~ + 85 °C.
الشريحة متوافقة تمامًا مع ADS7843 و ADS7846 ، ويمكنك الرجوع إلى ورقة بيانات هاتين الشريحتين للحصول على استخدام مفصل لهذه الشريحة.
ملاحظات:
(1) عند استخدام شريحة XPT2046، استخدم الاتصالات SPI مباشرة (البرمجيات والأجهزة على حد سواء) لقراءة إنتاج البيانات عالية 12 بت من طرف محطة MISO،ومن ثم قراءة الإحداثيات X و Y من خلال تحويل الإحداثيات وتصفية العمليات؛ (يمكن رؤية هذا في عملية البرمجة)
(2) نظراً لخصائصها الفيزيائية الخاصة، فإن الاستخدام الأساسي لشاشة اللمس المقاومة يتطلب معايرة خطأ اللمس،لكن بيانات المعايرة للشاشة المقاومة لنفس النوع من شاشة LCD تقريبية;
(3) بسبب وجود آلية تحتاج إلى معايرة لشاشات اللمس المقاومة ، من الضروري بشكل عام معايرة قبل الاستخدام.يمكننا استخدام 24CXX (EEPROM) لحفظ معايير تعويض المعايير، ومن ثم لا نحتاج إلى إعادة معايرة في كل مرة نقوم بتشغيل الكمبيوتر؛ (كحل أخير، بالنظر إلى التكلفة،من الممكن في الواقع حفظ بيانات المعايرة في فلاش - لا ينصح بها كثيرا);
مزايا الشاشة اللمسية المقاومة: دقة عالية، وسعر منخفض، وقدرة قوية على مكافحة التدخل، واستقرار جيد.
عيوب الشاشة اللمسية المقاومة: سهلة الخدشة ، انتقال الضوء ليس جيدًا جدًا ، ولا يدعم متعدد اللمسات.وإلا فإن التبديل ليس صغيرا)
1.2 شاشة لمسة سعة
في الوقت الحاضر ، تستخدم جميع الهواتف الذكية تقريبًا ، بما في ذلك أجهزة الكمبيوتر اللوحية ، الشاشة السامية كشاشة لمسة ، الشاشة السامة هي استخدام استشعار الجسم البشري لتحكم الكشف عن الاتصال ،عدم وجود اتصال مباشر أو اتصال طفيف فقط، عن طريق الكشف عن التيار المحفز لتحديد موقع إحداثيات اللمس. (في الوقت الحاضر، الشاشة اللمسية السعة الأساسية هي التيار الرئيسي)
هناك نوعان رئيسيان من شاشات اللمس السعة:
1) شاشة لمسة سعة سعة سطحية.
تستخدم تكنولوجيا الشاشة اللمسية السطحية السعة ITO (أكسيد الإنديوم والصين،مادة موصلة شفافة) فيلم موصل للاستشعار سلوك اللمس لسطح الشاشة من خلال استشعار المجال الكهربائيلكن الشاشات الملموسة السطحية السامية لها بعض القيود، فهي لا تستطيع التعرف إلا على إصبع واحد أو لمسة واحدة.
شاشة لمسة سعة
الشاشات الملموسة السعة المتوقعة هي أجهزة استشعار تستخدم أقطاب الكهربائية الشاشة الملموسة لإصدار خطوط الحقل الكهربائي الستاتي.هناك نوعان من السعة التي تستخدم بشكل عام في تكنولوجيا الاستشعار السعة المتوقعة: القدرة الذاتية والقدرة التفاعلية.
القدرة الذاتية، والمعروفة أيضًا باسم القدرة المطلقة، هي الطريقة الأكثر استخدامًا، والقدرة الذاتية تشير عادة إلى القدرة المكونة من قطب الكهرباء المسح الضوئي والأرض.على سطح الزجاج، هناك أقطاب كهربائية مسح عرضية وطويلة مصنوعة من ITO ، وبين هذه الأقطاب الكهربائية والأرض تشكل قطب سعة. عند لمسها باليد أو القلم ،يتم إضافة مكثف بالتوازي مع الدائرة، وبالتالي تغيير القدرة الكلية لخط المسح.
سعة التفاعل ، والمعروفة أيضًا باسم سعة الانتشار ، تشكل سعة عند تقاطع أقطاب ITO العرضية والطولية على سطح الزجاج.طريقة مسح القدرة التفاعلية هي مسح تغيير القدرة في كل تقاطع لتحديد موقع نقطة اللمسعندما يلمس، فإنه سيؤثر على اقتران الأقطاب الكهربائية المجاورة، وبالتالي تغيير سعة في تقاطع،ويمكن لطريقة مسح السعة التفاعلية اكتشاف قيمة السعة لكل تقاطع وتغيير السعة بعد لمس، لذلك فإنه يتطلب وقت مسح أطول من طريقة مسح التكثيف الذاتي، وأنه يحتاج إلى مسح واكتشاف الكهرباء X * Y. في الوقت الحاضر، شاشات اللمس من الهواتف الذكية والأجهزة اللوحية، وما إلى ذلك،جميعها تستخدم تكنولوجيا التفاعلية السعة. (الكاميرا السينمائية للوحة النخبة الذرية المحددة للمؤلف هي شاشة لمسة سعة)
الشاشة الملموسة السامية العابرة تستخدم عمودين من الأقطاب الكهربائية في الأعمدة الرأسية والأفقية لتشكيل مصفوفة استشعار للحساسة باللمس.الالكترود في محور X والالكترود في محور Y، تستخدم للكشف عن تغير سعة كل خلية. الكهرباء في الصورة هي في الواقع شفافة، وهي هنا لراحة الجميع. في الشكل،دقة وحل الشاشة الكهربائية الشفافة السعة في محاور X و Y مرتبطة بعدد القنوات في محور X و Yوكلما زادت القنوات كلما زادت الدقة
