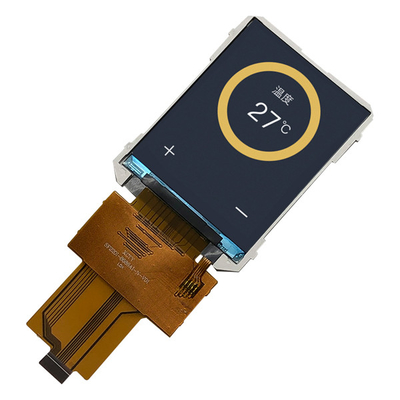

2شاشة LCD SPI TFT ILI9225G QCIF 176x220 شاشة اللمس، صانع TFT الصيني

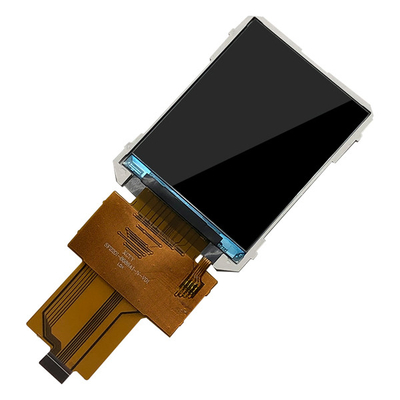

2شاشة LCD SPI TFT ILI9225G QCIF 176x220 شاشة لوحة اللمس، صانع TFT الصيني

SF-TC220I-8686A1-Nهو شاشة LCD LCD كاملة الألوان قطرية 2.2 بوصة QCIF 170x220 TFT. يمكن التحكم بها بسهولة بواسطة MCU. يمكن استخدام هذه شاشة LCD TFT 2.2 "بدون شاشة لمسة (اختياري) في الأنظمة المدمجة ،جهاز صناعي، والأمن والمعدات المحمولة التي تتطلب عرض في جودة عالية وصورة ملونة. انها تدعم واجهة SPI. لسهولة الاتصال إلى المضيف الخاص بك،المقابس الذيل FFC / FPC مع سهلة العثور على مصابيح التسجيل.

SF-TC220I-8686A1-N لديه العديد من التصاميم الاختيارية بسبب بيئة التطبيق المختلفة. يدعم اختبار EMI واختبار الموثوقية الشديد ، مع ودون لوحة لمسة مقاومة ،مع / بدون شاشة لمسة سعة، أعلى سطوع حتى 1000 نيت.

الخصائص:

الأسئلة الشائعة:

هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.

س2: ماذا عن الوقت المحدد؟

ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.

هل لديك أي حد MOQ للنموذج والإنتاج؟

ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.

س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟

ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.

كيفية إجراء طلب لوحدة LCD؟

ج: أولاً دعونا نعرف متطلباتك أو طلبك.

ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.

ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي

رابعاً نحن نرتب الإنتاج

س6: هل من الممكن طباعة شعاري على منتج LCD؟

ج: نعم. يرجى إعلامنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.

س7: هل تقدمون ضمانات للمنتجات؟

ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.

س8: كيف تتعامل مع العيب؟

ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.

ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.

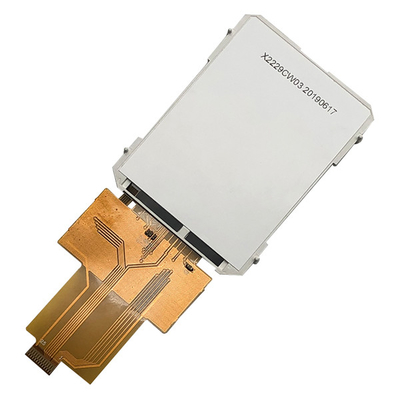

2شاشة LCD SPI TFT ILI9225G QCIF 176x220 شاشة لوحة اللمس، صانع TFT الصيني

2شاشة LCD SPI TFT ILI9225G QCIF 176x220 شاشة لوحة اللمس، صانع TFT الصيني

منشآت المصنع والشهادات

شاشة LCD لمسة - لمسة
1.1 شاشة لمسة مقاومة
قبل ظهور آيفون، كانت الشاشات الملموسة المقاومة تستخدم بشكل حصري تقريباً، والتي تستخدم أجهزة استشعار الضغط لتحكم الكشف عن الاتصال،تتطلب اتصالًا مباشرًا بالجهد لتحديد موقع اللمس عن طريق اكتشاف المقاومة.

الجزء الرئيسي من شاشة اللمس المقاومة هو شاشة فيلم المقاومة التي تتطابق بشكل جيد جدا مع سطح الشاشة، وهي فيلم مركب متعدد الطبقات،الذي يستخدم طبقة من الزجاج أو صفيحة بلاستيكية صلبة كطبقة أساسية، والسطح مغطى بطبقة موصلة من الأكسيد المعدني الشفاف (مقاومة التوصيل الشفاف) ، والتي مغطاة بطبقة من تصلب السطح الخارجي،طبقة بلاستيكية ناعمة ومضادة للفك، ويتم تغطية سطحها الداخلي أيضاً بطلاء،وهناك العديد من نقاط العزل الشفافة الصغيرة (أقل من 1/1000 بوصة) بينها لفصل الطبقتين من عزل الطبقة الموصلةعندما يلمس الإصبع الشاشة، تكون الطبقتان من الطبقات الموصلة في اتصال في نقطة اللمس، وتتغير المقاومة، وتولد إشارة في اتجاه X و Y،والتي يتم إرسالها إلى جهاز التحكم بشاشة اللمسيكتشف جهاز التحكم هذا الاتصال، ويحسب موقع (X،Y) ، ثم يحاكي سلوك الماوس بناء على الموقف المكتسب.هذا هو المبدأ الأساسي للتكنولوجيا المقاومة الشاشات اللمسية.

شاشة اللمس المستخدمة من قبل المؤلف هي شاشة لمس مقاومة ، وشريحة التحكم الخاصة بشاشة اللمس هي XPT2046 (على الجزء الخلفي من شاشة LCD U1 هي الشريحة).XPT2046 هو وحدة تحكم بشاشة لمسة ذات 4 أسلاك (اتصالات SPI) مع تحويل A / D تقريب خطوة بخطوة. يدعم XPT2046 واجهات إدخال / إخراج منخفضة الجهد من 1.5 فولت إلى 5.25 فولت. يمكن أن يكتشف XPT2046 موقع الشاشة المضغوطة من خلال إجراء تحويلين A / D ،وبالإضافة إلى قياس الضغط المطبق على شاشة اللمسنطاق درجة حرارة التشغيل هو -40 °C ~ + 85 °C.

الشريحة متوافقة تمامًا مع ADS7843 و ADS7846 ، ويمكنك الرجوع إلى ورقة بيانات هاتين الشريحتين للحصول على استخدام مفصل لهذه الشريحة.
ملاحظات:

(1) عند استخدام شريحة XPT2046، استخدم الاتصالات SPI مباشرة (البرمجيات والأجهزة على حد سواء) لقراءة إنتاج البيانات عالية 12 بت من طرف محطة MISO،ومن ثم قراءة الإحداثيات X و Y من خلال تحويل الإحداثيات وتصفية العمليات؛ (يمكن رؤية هذا في عملية البرمجة)

(2) نظراً لخصائصها الفيزيائية الخاصة، فإن الاستخدام الأساسي لشاشة اللمس المقاومة يتطلب معايرة خطأ اللمس،لكن بيانات المعايرة للشاشة المقاومة لنفس النوع من شاشة LCD تقريبية;

(3) بسبب وجود آلية تحتاج إلى معايرة لشاشات اللمس المقاومة ، من الضروري بشكل عام معايرة قبل الاستخدام.يمكننا استخدام 24CXX (EEPROM) لحفظ معايير تعويض المعايير، ومن ثم نحن لا نحتاج إلى إعادة معايرة في كل مرة نقوم بتشغيل الكمبيوتر؛ (كحل أخير، بالنظر إلى التكلفة،من الممكن في الواقع حفظ بيانات المعايرة في فلاش - لا ينصح بها كثيرا);

مزايا الشاشة اللمسية المقاومة: دقة عالية، وسعر منخفض، وقدرة قوية على مكافحة التدخل، واستقرار جيد.
عيوب الشاشة اللمسية المقاومة: سهلة الخدشة ، انتقال الضوء ليس جيدًا جدًا ، ولا يدعم متعدد اللمسات.وإلا فإن التبديل ليس صغيرا)

1.2 شاشة لمسة سعة
في الوقت الحاضر ، تستخدم جميع الهواتف الذكية تقريبًا ، بما في ذلك أجهزة الكمبيوتر اللوحية ، الشاشة السامية كشاشة لمسة ، الشاشة السامة هي استخدام استشعار الجسم البشري لتحكم الكشف عن الاتصال ،عدم وجود اتصال مباشر أو اتصال طفيف فقط، عن طريق الكشف عن التيار المحفز لتحديد موقع إحداثيات اللمس. (في الوقت الحاضر ، الشاشة اللمسية السعة الأساسية هي التيار الرئيسي)

هناك نوعان رئيسيان من شاشات اللمس السعة:

1الشاشة الملموسة السطحية السمعية

تستخدم تكنولوجيا الشاشة اللمسية السطحية السعة ITO (أكسيد الإنديوم والصين،مادة موصلة شفافة) فيلم موصل للاستشعار سلوك اللمس لسطح الشاشة من خلال استشعار المجال الكهربائيلكن الشاشات الملموسة السطحية السامية لها بعض القيود، فهي لا تستطيع التعرف إلا على إصبع واحد أو لمسة واحدة.

2شاشة لمسة قابلة للتحكم

الشاشات الملموسة السعة المتوقعة هي أجهزة استشعار تستخدم أقطاب الكهربائية الشاشة الملموسة لإصدار خطوط الحقل الكهربائي الستاتي.هناك نوعان من السعة التي تستخدم بشكل عام في تكنولوجيا الاستشعار السعة المتوقعة: القدرة الذاتية والقدرة التفاعلية.

القدرة الذاتية، والمعروفة أيضًا باسم القدرة المطلقة، هي الطريقة الأكثر استخدامًا، والقدرة الذاتية تشير عادة إلى القدرة المكونة من قطب الكهرباء المسح الضوئي والأرض.على سطح الزجاج، هناك أقطاب كهربائية مسح عرضية وطولية مصنوعة من ITO ، وبين هذه الأقطاب الكهربائية والأرض تشكل قطب سعة. عند لمسها باليد أو القلميتم إضافة مكثف بالتوازي مع الدائرة، وبالتالي تغيير القدرة الكلية لخط المسح.

سعة التفاعل ، والمعروفة أيضًا باسم سعة الانتشار ، تشكل سعة عند تقاطع أقطاب ITO العرضية والطولية على سطح الزجاج.طريقة مسح القدرة التفاعلية هي مسح تغير القدرة في كل تقاطع لتحديد موقع نقطة اللمسعندما يلمس، فإنه سوف يؤثر على اقتران الأقطاب الكهربائية المجاورة، وبالتالي تغيير سعة في تقاطع،ويمكن لطريقة مسح السعة التفاعلية اكتشاف قيمة السعة لكل تقاطع وتغيير السعة بعد لمس، لذلك فإنه يتطلب وقت مسح أطول من طريقة مسح التكثيف الذاتي، وأنه يحتاج إلى مسح واكتشاف X * Y الأقطاب الكهربائية.جميعها تستخدم تكنولوجيا التفاعلية السعة. (الكاميرا السينمائية للوحة النخبة الذرية المحددة للمؤلف هي شاشة لمسة سعة)

الشاشة الملموسة السامية العابرة تستخدم عمودين من الأقطاب الكهربائية في الأعمدة الرأسية والأفقية لتشكيل مصفوفة استشعار للحساسة باللمس. مصفوفتين من الأقطاب الكهربائية المتقاطعة،الالكترود في محور X والالكترود في محور Y، تستخدم للكشف عن تغير سعة كل خلية. الكهرباء في الصورة هي في الواقع شفافة،دقة وحل الشاشة الكهربائية الشفافة السعة في محور X و Y مرتبطة بعدد القنوات في محور X و Yوكلما زادت القنوات كلما زادت الدقة
