تفاصيل المنتج:
|
| منتج: | 1.77 بوصة شاشة TFT | القرار: | 128 × 160 |
|---|---|---|---|
| شاشة اللمس: | بصري | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | SPI |
| الرقم السري: | 14 دبابيس | الاتصال: | اللحيم |
| إضاءة السطح: | 200 شمعة/م2 (1000 شمعة اختيارية) | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT 128x160,شاشة LCD TFT مقاس 1.77 بوصة,ST7735 شاشة LCD TFT,1.77 Inch TFT LCD Display,ST7735 TFT LCD Display |
||

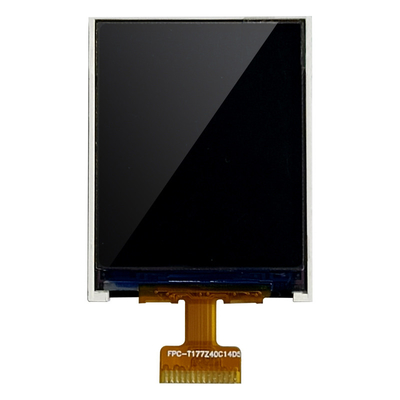

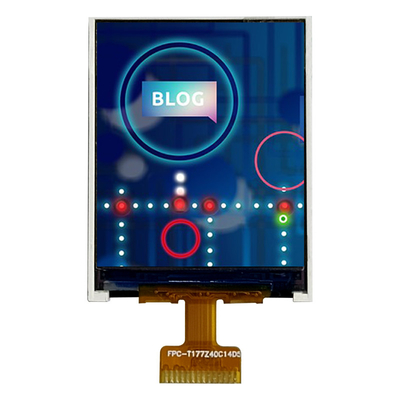

صورة 1.77 بوصة شاشة TFT LCD SPI 128x160 ST7735 شاشة لمس السائق اختياري، شاشة TFT LCD 1.77 بوصة وصف المنتج
SFTO177DG-7062A-Nهو وضع صورة 1.77 بوصةوحدة TFT LCD بدقة 128x160 نقطة. يدعم واجهة mpu 8 بت، تستخدم على نطاق واسع في الأجهزة المحمولة، والأجهزة الطبية، وبعض الأجهزة الإلكترونية الاستهلاكية الصغيرة الأخرى. SFTO177DG-7062A-N تم بناء وحدة FT LCD مع ST7735 IC (متنافسة مع ILI9163V IC). يتراوح جهد التوريد للأنجولوجي (Vcc) من 2.6V إلى 3.3V ، والقيمة النموذجية 2.8V. تمتلك هذه الوحدة لوحة سطحية مضادة للوهج ،اتجاه الرؤية الساعة 12، انعكاس مقياس الرمادي في الساعة السادسة
SF-TS177H-8784A-Nالوحدة هي وضع صورة TFT-LCD وهي متوفرة كذلك لخيار شاشة لمسة المقاومةSFTO177DG-7062A-Tدرجة حرارة العمل هي من -20°C إلى +70°C؛ درجة حرارة التخزين تتراوح من -30°C إلى +80°C.
| المنتج: | 1شاشة TFT من 77 بوصة | القرار: | 128×160 |
|---|---|---|---|
| شاشة لمسة: | اختياري | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | 12:00 | واجهة: | SPI |
| رقم الدبوس: | 14 دبوس | الاتصال: | الحرار |
| ضوء السطح: | 200 Cd/m2 | مدة حياة LED: | 40000 ساعة |
| درجة الحرارة العملية: | -20°C إلى +70°C | درجة الحرارة: | -30°C إلى +80°C |
| الشهادة: | ISO9001:2015 / ISO1400:2015 | الامتثال: | متوافقة مع REACH و RoHS |
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إعلامنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
صورة 1.77 بوصة شاشة TFT LCD SPI 128x160 ST7735 شاشة لمس السائق اختياري، شاشة TFT LCD 1.77 بوصة رسم المنتج
وصف الدبوس
1 NC NC
2 نظام GND الأرض
3 BL_K الكاثود LED الضوء الخلفي.
4 BL_A إضاءة خلفية LED Athode.
5 نظام GND الأرض
6 إعادة تعيين إعادة تعيين دبوس الإشارة (تم تمكين "تخفيض")
7 RS البيانات أو الأوامر تحديد الدبوس.
8 SDA رقم تعريف الوصول إلى البيانات المتسلسلة / الخروج
9 SCK واجهة متسلسلة مدخل الساعة
10 IOVCC مصدر الطاقة ((1.8)
11 VCC مصدر الطاقة ((2.8)
12 شريحة CS تم تحديدها (تم تمكين "Low")
13 نظام GND الأرض
14 NC NC
الرمز الأولي:
// ST7735S+HSD177
أكتب (كوم)
تأخير ((120); // تأخير 120ms
معدل الإطار ST7735S
WriteComm ((0xB1) ؛
كتابة البيانات ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
WriteComm ((0xB2) ؛
كتابة البيانات ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
WriteComm ((0xB3) ؛
كتابة البيانات ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
كتابة البيانات ((0x05) ؛
WriteData ((0x3A) ؛
WriteData ((0x3A) ؛
معدل الإطار النهائي ST7735S
WriteComm ((0xB4)) ؛ //عكس النقطة
كتابة البيانات ((0x03) ؛
كتابة كوم ((0xC0) ؛
كتابة البيانات ((0x62) ؛
كتابة البيانات ((0x02) ؛
كتابة البيانات ((0x04) ؛
كتابة كوم ((0xC1) ؛
كتابة البيانات ((0XC0) ؛
كتابة كوم ((0xC2) ؛
WriteData ((0x0D) ؛
WriteData ((0x00) ؛
كتابة كوم ((0xC3) ؛
WriteData ((0x8D) ؛
WriteData ((0xEA) ؛
كتابة كوم ((0xC4) ؛
WriteData ((0x8D) ؛
WriteData ((0xEE) ؛
إصدارات الطاقة
WriteComm ((0xC5) ؛ // VCOM
WriteData ((0x0D) ؛
WriteComm ((0x36) ؛ //MX، MY، وضع RGB
كتابة البيانات ((0xC8) ؛
ست 7735S تسلسل غاما
كتابة كوم ((0xE0) ؛
WriteData ((0x0A) ؛
WriteData ((0x1F) ؛
WriteData ((0x0E) ؛
كتابة البيانات ((0x17) ؛
كتابة البيانات ((0x37) ؛
كتابة البيانات ((0x31) ؛
WriteData ((0x2B) ؛
WriteData ((0x2E) ؛
كتابة البيانات ((0x2C);
كتابة البيانات ((0x29) ؛
كتابة البيانات ((0x31) ؛
كتابة البيانات ((0x3C);
WriteData ((0x00) ؛
كتابة البيانات ((0x05) ؛
كتابة البيانات ((0x03) ؛
WriteData ((0x0D) ؛
كتابة كوم ((0xE1) ؛
WriteData ((0x0B) ؛
WriteData ((0x1F) ؛
WriteData ((0x0E) ؛
كتابة البيانات ((0x12) ؛
كتابة البيانات ((0x28) ؛
كتابة البيانات ((0x24) ؛
WriteData ((0x1F) ؛
كتابة البيانات ((0x25) ؛
كتابة البيانات ((0x25) ؛
كتابة البيانات ((0x26) ؛
كتابة البيانات ((0x30) ؛
كتابة البيانات ((0x3C);
WriteData ((0x00) ؛
كتابة البيانات ((0x05) ؛
كتابة البيانات ((0x03) ؛
WriteData ((0x0D) ؛
نهاية ST7735S تسلسل غاما
WriteComm ((0x3A) ؛ // وضع 65k
كتابة البيانات ((0x05) ؛
WriteComm ((0x29) ؛ //عرض على

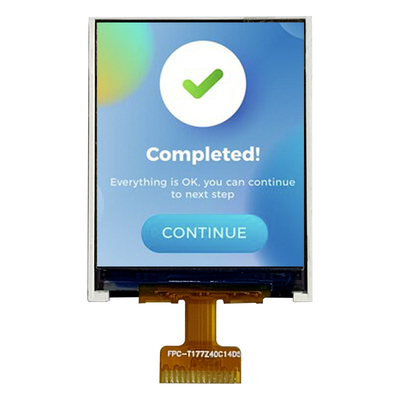

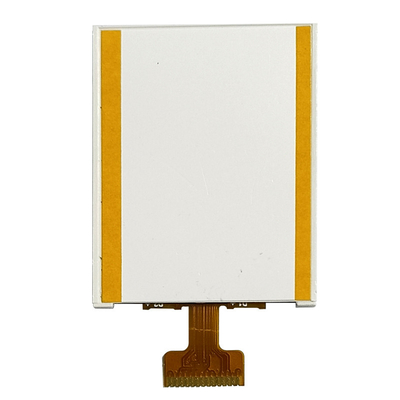

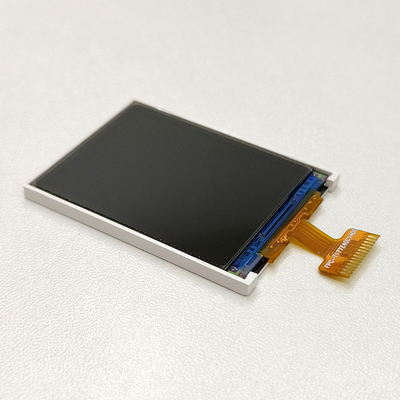

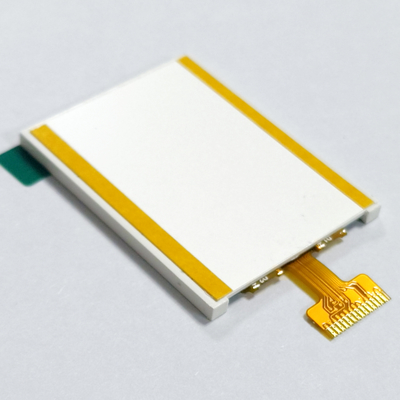

صورة 1.77 بوصة شاشة TFT LCD SPI 128x160 ST7735 شاشة لمس السائق اختياري، شاشة TFT LCD 1.77 بوصة صورة المنتج
منشآت المصنع والشهادة
صورة 1.77 بوصة شاشة TFT LCD SPI 128x160 ST7735 شاشة لمس السائق اختياري، ل TFT LCD 1.77 بوصة لمزيد من المعلومات، يرجى إرسال استفسار إلى sales2@saef.com.cn أو ck@saef.com.cn
الكلمة الرئيسية للبحث: tft 1.77 "، 1.8 tft lcd، 1.8 " tft lcd، 1.8 بوصة tft lcd، tft lcd 1.77، 1.77 tft شاشة، 1.77 " tft شاشة، 1.77 بوصة tft شاشة، tft شاشة 1.8 بوصة، tft شاشة 1.8" 1.8 بوصة tft شاشة LCD
