تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 3.5 بوصة | شاشة لمسة: | مع CTP |
|---|---|---|---|
| تعمل باللمس بالسعة: | الخيارات القياسية والمخصصة | القرار: | 320 × 480 نقطة |
| اتجاه الرؤية: | 12:00 | واجهة: | MCU و SPI |
| الرقم السري: | 32 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 300cd/m2 (نيت) | عمر LED: | 40000 ساعة |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 & ISO14001:2015 |
| إبراز: | شاشة TFT LCD مقاس 3.5 بوصة,3.5 بوصة TFT لوحة العرض LCD,3.5 Inch TFT LCD Display Panel |
||
** تحميل ورقة البيانات **
3.5 بوصة شاشة TFT LCD مع واجهة ILI9488 MCU3.5 بوصة لوحة لمس سعة TFT شاشة LCD وصف العرض
سيف تيك SFTO350PY-7118ACT هي وحدة LCD TFT ذات حجم قطري 3.5 بوصة بدقة HVGA 320x480 بكسل.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 3.5 ′′ TFT
2دقة: 320×480
3زاوية الرؤية: 12 ساعة
4أبعاد الخطوط العريضة: 55.26*84.69*2.1 ملم
5. مركز التحكم بالشاحن: ILI9488
6نوع الواجهة: MCU
7لوحة لمسة: مع أو بدون لوحة لمسة مقاومة اختيارية
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
خصائص المنتج:
1. SFTO350PY-7118ACT هو وحدة TFT LCD هو 3.5 بوصة حجم قطري، 320xRGBx480، كامل لون شاشة TFT LCD.
2. تدعم هذه الوحدة واجهة MCU. نموذج SFTO350PY-7118ACT لديه مقاس الوحدة 55.26 * 84.69 مم وحجم المنطقة النشطة 48.96 x 73.44 مم.
3يتم دمج SFTO350PY-7118ACT مع ILI9488 وحدة التحكم على وحدة، ومتوسط التيار الجهدي من 2.6V إلى 3.3V.
4يمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
5. SFTO350PY-7118ACT هو وحدة LCD وضع صورة ، مع 200 cd / m2 ضوء. إذا كنت ترغب في استخدامه كوضع منظر طبيعي أو زيادة ضوء ، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.
6هذه الوحدة LCD TFT 3.5 " تعمل بشكل جيد لجهاز GPS ، محطة POS ، قارئ نقود ، ماسح ضوئي ، أتمتة المنزل ، هاتف المؤتمرات ، المحللات ، الأجهزة المنزلية ، أتمتة المنزل ، نظام الأمن ، الخ
| المنتج: | 3شاشة LCD TFT بطول 5 بوصات | شاشة لمسة: | مع CTP |
|---|---|---|---|
| لمسة سعة: | زجاج غطاء قياسي و مخصص اختياري | القرار: | 320×480 نقطة |
| اتجاه المشاهدة: | 12:00 | واجهة: | MCU&SPI |
| رقم الدبوس: | 32 دبوس | الاتصال: | التوصيل (يمكن تخصيصه) |
| ضوء السطح: | 300cd/m2 (نيت) | مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS | شهادة: | ISO9001:2015 و ISO14001:2015 |

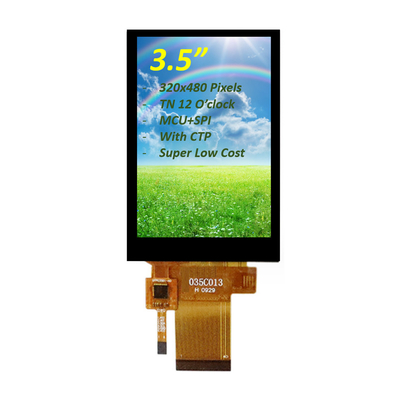

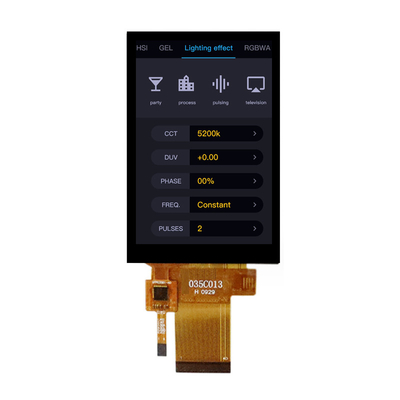

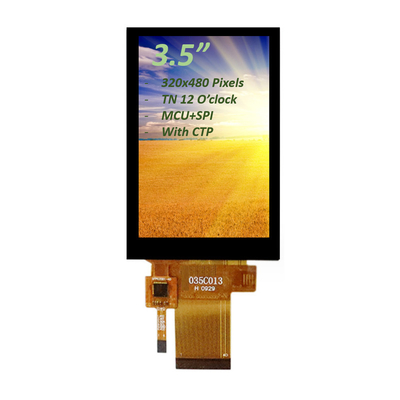

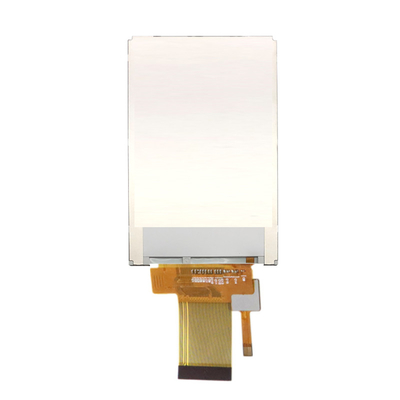

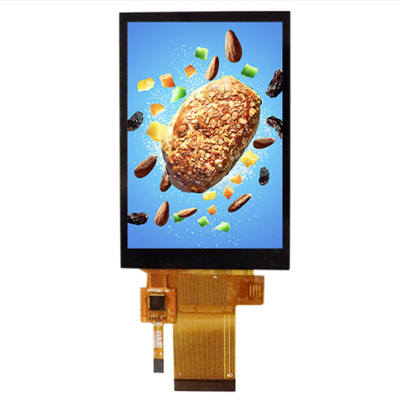

3.5 بوصة شاشة TFT LCD مع واجهة ILI9488 MCU3.5 بوصة لوحة لمس سعة TFT شاشة LCDصورة المنتج
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0 طبيعي زاوية النظر IBL= 120mA |
... | 300 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبة التباين | CR | ... | 500 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض | Wx | 0.292 | 0.307 | 0.322 | ||
| (وي) | 0.312 | 0.327 | 0.342 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
(في) |
إم | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 57 | 60 | ... | % | |
| اتجاه الرؤية المثلى | 12 0'ساعة | ||||||
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص وحدة الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 90 | 120 | mA |
| فولتاج LED | VL | - | 2.8 | 3.2 | V |
| مدة حياة المصابيح | ساعة | 30000 | 40000 | - | ساعة |
تعريف دبوس واجهة LCM
|
الدبوس لا، لا، لا |
الرمز | الوظيفة |
| 1 | XL | إلمس الخط الأيسر |
| 2 | يو يو | إلمس الدائرة العليا |
| 3 | XR | إلمس خط النهاية الأيمن |
| 4 | يو دي | إلمس الخط السفلي |
| 5 | الـ GND | الأرض |
| 6 | الـ IOVCC | إمدادات الطاقة 1.8 فولت |
| 7 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 8 | إف إم إم إمارك | إشارة مزامنة الإطار |
| 9 | CS | الشريحة تحديد دبوس المدخلات (شغيلة منخفضة) |
| 10 | RS | عرض البيانات / دبوس اختيار الأوامر بالتوازي |
| 11 | WR/SPI_SCL | تمكين الكتابة في واجهة موازية MCU 8080 / دبوس SCL كساعة متسلسلة |
| 12 | RD | تمكين القراءة في واجهة متوازية 8080 MCU. |
| 13 | SPI_SDA | الدبوس ذو الاتجاهين لدخول البيانات المتسلسلة / الخروج |
| 14 | SPI_SDO | مخرج البيانات المتسلسلة |
| 15 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 16 | الـ GND | الأرض |
| 17-32 | DB0-DB15 | حافلة بيانات واجهة موازية |
| 33 | LEDA | الضوء الخلفي LED ((الأنود) |
| 34-36 | LEDK | الضوء الخلفي LED ((كاثود) |
| 37 | الـ GND | الأرض |
| 38 | IM0 | حدد وضع الواجهة |
| 39 | IM1 | حدد وضع الواجهة |
| 40 | IM2 | حدد وضع الواجهة |
تعريف دبوس FPC اللمس
| 1 | CTP_RST | إعادة تعيين شاشة اللمس |
| 2 | CTP_INT | إشارة انقطاع الشاشة الملموسة |
| 3 | CTP_SDA | إشارة بيانات الشاشة اللمسية |
| 4 | CTP_SCL | إشارة ساعة الشاشة اللمسية |
| 5 | الـ GND | الأرض |
| 6 | VDD | إمدادات الطاقة |
لماذا تختارنا
1نحن نقدم حلول مخصصة لعرض شاشة LCD
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2الحلول الكاملة لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والقابلية بما في ذلك خدمة الربط الجوي والبصري.
3الالتزام بالجودة الموثوقة
مؤهلة من قبل ISO9001: 2015 و ISO14000، تلبية RoHS، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال التصنيع IQC،PQC وإدارة OQC،اختبار الموثوقية والشيخوخة.
4إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
ESP8266 متصل مع ili9488 شاشة TFT 3.5 بوصة للعرض + اللمس
1. استخدم مكتبة TFT_eSPI
2محتوى التكوين
2-1) كيف يتم توصيل الجهاز؟
VCCLED - 3.3
الـ GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX يشير إلى أن خط مواز مطلوب ، والذي ينطبق فقط على شاشات ESP8266 و ili9488
* يجب تعديل الشاشات الأخرى وفقًا للتعليقات في User_Setup.h و User_Setup_Select.h ، لتجنب الانحرافات!!
تعديل User_Setup.h
ابحث عن ملف User_Setup.h في دليل المكتبة وتعديل التعليقات وفقا لنموذج شاشة TFT
#define ILI9488_DRIVER // تحذير: لا تربط ILI9488 SDO العرض إلى MISO إذا كانت الأجهزة الأخرى تتشارك حافلة SPI (TFT SDO لا tristate عندما CS عالية)
إلغاء التعليق على هذا السائق، وإرجاع li9341 الافتراضي إلى التعليق
إضافة مرجعين
# تعريف TFT_WIDTH 480
# تعريف TFT_HEIGHT 320
لأنني أستخدم شاشة 480 * 320، لا توجد معايير مماثلة في الملف، لذلك يمكنني إضافتها واستخدامها مباشرة إذا كانت هناك معايير الشاشة المقابلة في الملف
الملف يستمر في التمرير لأسفل
ابحث عن #define TOUCH_CS PIN_D2 وتوقف التعليق (يتوافق مع منفذ wiremap)
2-3) تعديل User_Setup_Select.h
تمكين #include
تمكين #include
*بالنسبة لأنواع الشاشات الأخرى، تحتاج إلى فتح ملف برنامج تشغيل User_Setups/Setup20_ILI9488.h المقابلة للتحقق مما إذا كانت الدبابيس المحددة هي نفس تلك الموجودة في مخطط الأسلاك.
2-4) جربها للركض
افتح الحالة -TFT_eSPI-Generic-Touch_calivrate في Arduino (هذه الحالة تسمى معايرة اللمس ، يجب معايرة اللمس)
اتبع الأمثلة المقدمة في المكتبة وألعب إلى محتوى قلبك
