تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD مقاس 3.5 بوصة | شاشة اللمس: | مع أو بدون لوحة لمسة مقاومة |
|---|---|---|---|
| تعمل باللمس بالسعة: | غطاء زجاجي قياسي ومخصص اختياري | القرار: | 320 × 480 نقطة |
| اتجاه الرؤية: | 12:00 | واجهة: | MCU |
| الرقم السري: | 32 دبابيس | الاتصال: | التوصيل (قابل للتخصيص) |
| إضاءة السطح: | 200 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 & ISO14001:2015 |
| إبراز: | شاشة TFT LCD مقاس 3.5 بوصة,شاشة LCD HVGA TFT,شاشة LCD TFT 320x480,HVGA TFT LCD Display,320x480 TFT LCD Display |
||
3.5 بوصة TFT صورة نوع شاشة LCD مع ILITEK ILI9488 MCU وحدة تحكم واجهة 320x480 HVGAوصف العرض
Saef Tech SF-TC350H-8942A-N هي وحدة LCD TFT ذات حجم قطري 3.5 بوصة بدقة HVGA 320x480 بكسل.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 3.5 ′′ TFT
2دقة: 320×480
3زاوية الرؤية: 12 ساعة
4أبعاد الخطوط العريضة: 55.26*84.69*2.1 ملم
5. مركز التحكم بالشاحن: ILI9488
6نوع الواجهة: MCU
7لوحة لمسة: مع أو بدون لوحة لمسة مقاومة اختيارية
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
خصائص المنتج:
1. SF-TC350H-8942A-N هي وحدة TFT LCD هي حجم قطري 3.5 بوصة ، 320xRGBx480 ، شاشة TFT LCD ملونة بالكامل.
2. تدعم هذه الوحدة واجهة MCU. نموذج SF-TC350H-8942A-N يحتوي على مقاس الوحدة 55.26 * 84.69 مم وحجم المنطقة النشطة 48.96 x 73.44 مم.
3يتم دمج SF-TC350H-8942A-N مع ILI9488 جهاز تحكم على الوحدة ، ويتراوح جهد إمدادات المنطق من 2.6V إلى 3.3V.
4يمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
5. SF-TC350H-8942A-N هي وحدة LCD وضع صورة ، مع 200 cd / m2 من الإضاءة. إذا كنت ترغب في استخدامه كوضع منظر طبيعي أو زيادة الإضاءة ، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.
6هذه الوحدة LCD TFT 3.5 " تعمل بشكل جيد لجهاز GPS ، محطة POS ، قارئ نقود ، ماسح ضوئي ، أتمتة المنزل ، هاتف المؤتمرات ، المحللات ، الأجهزة المنزلية ، أتمتة المنزل ، نظام الأمن ، الخ
| المنتج: | 3شاشة LCD TFT بطول 5 بوصات | شاشة لمسة: | مع أو بدون لوحة لمسة مقاومة |
|---|---|---|---|
| لمسة سعة: | زجاج غطاء قياسي و مخصص اختياري | القرار: | 320×480 نقطة |
| اتجاه المشاهدة: | 12:00 | واجهة: | وحدة التداول |
| رقم الدبوس: | 32 دبوس | الاتصال: | التوصيل (يمكن تخصيصه) |
| ضوء السطح: | 200cd/m2 (نيت) | مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS | شهادة: | ISO9001:2015 و ISO14001:2015 |

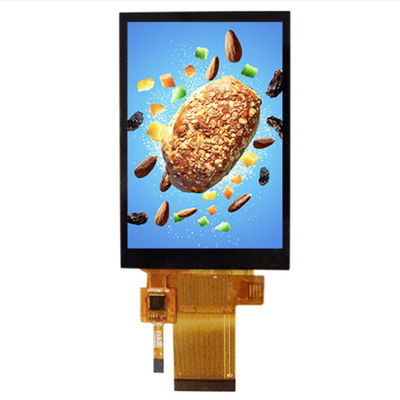

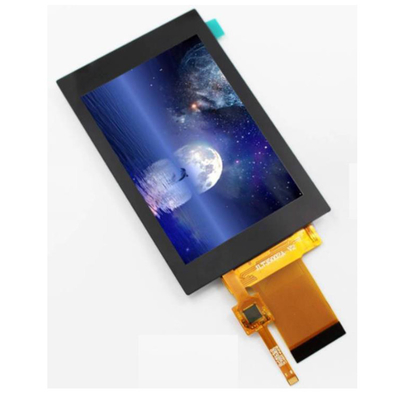

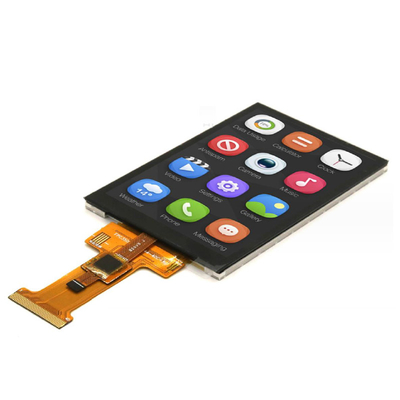

MCU 3.5 بوصة TFT LCD، 3.5 " 320x480 HVGA LCD عرض صورة المنتج الحقيقي
ESP8266 متصل مع ili9488 شاشة TFT 3.5 بوصة للعرض + اللمس
1. استخدم مكتبة TFT_eSPI
2محتوى التكوين
2-1) كيف يتم توصيل الجهاز؟
VCCLED - 3.3
الـ GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX يشير إلى أن خط مواز مطلوب ، والذي ينطبق فقط على شاشات ESP8266 و ili9488
* يجب تعديل الشاشات الأخرى وفقًا للتعليقات في User_Setup.h و User_Setup_Select.h ، لتجنب الانحرافات!!
تعديل User_Setup.h
ابحث عن ملف User_Setup.h في دليل المكتبة وتعديل التعليقات وفقا لنموذج شاشة TFT
#define ILI9488_DRIVER // تحذير: لا تربط ILI9488 SDO العرض إلى MISO إذا كانت الأجهزة الأخرى تتشارك حافلة SPI (TFT SDO لا tristate عندما CS عالية)
إلغاء التعليق على هذا السائق، وإرجاع li9341 الافتراضي إلى التعليق
إضافة مرجعين
# تعريف TFT_WIDTH 480
# تعريف TFT_HEIGHT 320
لأنني أستخدم شاشة 480 * 320، لا توجد معايير مماثلة في الملف، لذلك يمكنني إضافتها واستخدامها مباشرة إذا كانت هناك معايير الشاشة المقابلة في الملف
الملف يستمر في التمرير لأسفل
ابحث عن #define TOUCH_CS PIN_D2 وتوقف التعليق (يتوافق مع منفذ wiremap)
2-3) تعديل User_Setup_Select.h
تمكين #include
تمكين #include
*بالنسبة لأنواع الشاشات الأخرى، تحتاج إلى فتح ملف برنامج تشغيل User_Setups/Setup20_ILI9488.h المقابلة للتحقق مما إذا كانت الدبابيس المحددة هي نفس تلك الموجودة في مخطط الأسلاك.
2-4) جربها للركض
افتح الحالة -TFT_eSPI-Generic-Touch_calivrate في Arduino (هذه الحالة تسمى معايرة اللمس ، يجب معايرة اللمس)
اتبع الأمثلة المقدمة في المكتبة وألعب إلى محتوى قلبك
في النهاية، أنا في الواقع لا أعرف الكثير عن المبدأ، لحسن الحظ لمعرفة، قد يكون هناك إقصاءات في التكوين المحدد، تأكد من دراسة المزيد من ملاحظات التكوين،وفي نفس الوقت تواجه مشاكل للذهاب إلى المواقع المحلية والأجنبية لمحاولة الحظليس لدي وقت لإعادة التحقق فقط تحدث عن الطريق للذهاب حظا سعيدا للجميع
