تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة تي اف تي 7 بوصة | شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة) |
|---|---|---|---|
| القرار: | 1024 × 600 نقطة | أبعاد الغطاء الزجاجي: | يمكن تخصيص |
| واجهة Lcm: | LVDS | إضاءة السطح: | 300 شمعة / م 2 |
| عمر LED: | 40000 ساعة | دبابيس: | 20 دبابيس |
| اتجاه الرؤية: | جميع زوايا الرؤية (85/85/85/85) | واجهة CTP: | I2C |
| درجة الحرارة التشغيل.: | –20 إلى +70 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT 1024x600,7 بوصة تي اف تي ال سي دي,شاشة PCAP لمسة TFT LCD,7 Inch TFT LCD,PCAP Touch Screen TFT LCD |
||
7 بوصة 1024x600 LVDS TFT LCD مع CTP، PCAP الشاشة اللمسية 7 بوصة IPS مقدمة المنتج
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 7 ′′ بوصة TFT
2دقة: 1024×600
3زاوية الرؤية: حرة
4أبعاد الخطوط العريضة: 165x100x5.7mm
5نوع واجهة LCM: LVDS
6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: شاشة لمسة سعة ((CTP))
SAEF Technology ZDX070BIV1-B3 هو شاشة TFT LCD ذات زاوية مشاهدة كاملة من نوع IPS بطول 7 بوصات بدقة 1024 × 600 بكسل. إنها مع شاشة لمس سعة (CTP) ، ويمكن تخصيص زجاج الغطاء.
هذه الوحدة LCD لها مقاس 165x100x5.7mm ، وحجم AA من 154.2144 ((H) × 85.92 ((V) mm. هذه 7 " TFT LCD مع PCAP ((شاشة لمس سعة).ZDX070BIV1-B3 واجهة LCM مع واجهة LVDS، 30 دبوس. واجهة CTP هي I2C. ZDX070BIV1-B3 مع 300cd / m2 (نيتس) سطر الوضوح، يمكن أن تعمل هذه وحدة شاشة LCD في درجات الحرارة من 20 ° C إلى +70 ° C.

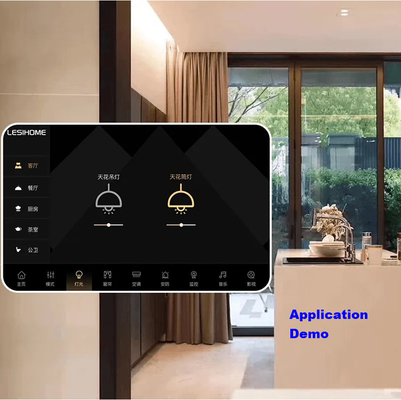

تستخدم هذه الوحدة 7 ′′ TFT LCD على نطاق واسع في معدات القياس والأجهزة الطبية وأجهزة الأتمتة المنزلية ونظام أمن الوصول وعلامة سعر السوبر ماركت والأجهزة المنزلية وأجهزة GPS وما إلى ذلك.
| الكلمات الرئيسية: | 7 بوصة TFT | شاشة لمسة: | CTP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024×600 نقطة | مقاس الزجاج الغطاء: | يمكن تخصيصها |
| واجهة LCM: | أجهزة التشغيل القصوى | ضوء السطح: | 300 Cd/m2 |
| مدة حياة LED: | 40000 ساعة | الدبابيس: | 20 دبوس |
| اتجاه المشاهدة: | كل زاوية الرؤية ((85/85/85/85) | واجهة CTP: | I2C |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
7 بوصة 1024x600 LVDS TFT LCD مع CTP ، PCAP الشاشة اللمسية 7 بوصة IPS رسم المنتج

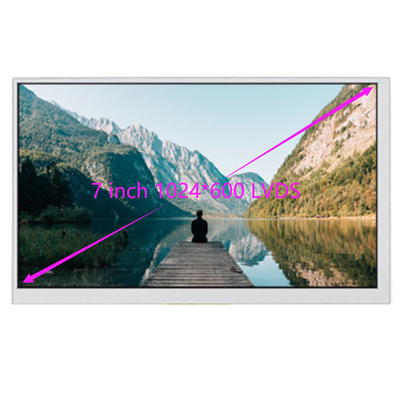

7 بوصة 1024x600 LVDS TFT LCD مع CTP، PCAP الشاشة اللمسية 7 بوصة IPS صورة المنتج
المرافق والشهادات
ما هو LVDS
LVDS (إشارة التفاضل منخفضة الجهد): وهي واجهة تكنولوجيا إشارة التفاضل منخفضة الجهد. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
في السنوات الأخيرة ، مع التطور السريع لصناعة الإلكترونيات ، حققت معدات العرض الذكية أيضًا إنجازات رائعة ، وقد فضل المستهلكون العرض عالي الوضوح.في الوقت الحالي، وتشمل واجهات بروتوكول العرض عالية الوضوح RGB ، LVDS ، MIPI ، eDP ، HDMI ، miniLVDS ، V-by-One ، الخ
يستخدم معيار مستوى LVDS زوجًا (اثنين) من خطوط إشارة التفاضل لنقل البيانات.
من خلال تشغيل إمدادات تيار ثابتة 3.5mA ، يمكن نقل البيانات بسرعة عالية مع إشارة تمييز نطاق منخفضة جداً تبلغ 350mV عند نهاية 100Ω.سرعة نقل البيانات محدودة بحد أقصى 655 ميجابيت / ثانية ضمن المواصفاتولكن هذا ليس الحد. من خلال المعالجة الفريدة لكل مصنع أشباه الموصلات، من الممكن تحقيق سرعة نقل عالية السرعة من حوالي 3 جيجابت / ثانية.
يتم تركيز الإشارتين التفاضليتين، إشارة الإلكترود الإيجابي (A +) وإشارة الإلكترود السلبي (B−) ، على الجهد المشترك (Voc) من 1.2 فولت ،والإشارتين تتذبذبان مع فرق إمكانات 350 ملفبعد ذلك ، يتم قياس الفرق في المذبذب باستخدام مسبار ، ويتم الحصول على شكل موجة إشارة مثل الشكل 2. هذا هو فرق النطاق بين الإشارتين ((A +) − ((B−)).عن طريق القياس باستخدام مسبار التفاضل، يمكن حساب فرق النطاق، ولكن مثل هذا الشكل الموجي للإشارة لا يوجد في الواقع.
يتم عرض الهيكل الأساسي للمرسّل والمستقبل في LVDS في الشكل أدناه. يستخدم سلكين (أي خطوط إشارة تفاضلية) لنقل إشارة واحدة،ويتم تشغيله بواسطة مصدر تيار ثابت، أي ، مدفوعة بالتيار (على عكس المستويات المدفوعة بالجهد مثل TTL و CMOS).
من بينها ، ترانزستور تأثير المجال في السائق (ليس بالضرورة ترانزستور تأثير المجال ، لأن المواصفات التقنية لـ LVDS تركز بشكل رئيسي على الكهربائية ،الاتصالات المتبادلة وإنهاء الخط في واجهة LVDS، ولا توجد متطلبات واضحة لعملية الإنتاج ووسيلة النقل وجهد إمدادات الطاقة ، أي أنه يمكن تحقيقه بواسطة CMOS أو GaAs أو عمليات أخرى ،والقطة السوداء والقطة البيضاء التي يمكنها اصطياد الفئران هي القطط الجيدة) لتشكيل دائرة مفتاح جسر كاملتستخدم للسيطرة على اتجاه تدفق التيار الحالي من مصدر التيار الثابت 3.5mA،المقاومة النهائية 100 أوم متصلة بالتوازي بين محطات العكس والعكس من جهاز الاستقبال، حتى يتمكن التيار من توليد الجهد من خلال المقاومة، ومن ثم يتم تشكيل المستويات العالية والمنخفضة بحكم المستقبل.
عندما تكون Q2 و Q3 تشغلان و Q1 و Q4 مقطوعان ، يتدفق تيار المصدر المستمر إلى المستقبل من خلال Q3 ،ويذهب إلى أسفل من خلال المقاومة انتهاء 100 أوهم ومن ثم يعود إلى نهاية القيادة، وأخيرا يمر من خلال Q2 إلى الأرض (GND) ، تيار 3.5mA ينتج انخفاض في الجهد 350mV على المقاومة 100 أوم، في هذا الوقت،الجهد في محطة العكس أعلى من الجهد في محطة العكس، والمخرج هو مستوى عال "H".
الكلمة الرئيسية للبحث: tft 7 "، 7 " tft lcd، 7 " tft lcd، LVDS 7 بوصة tft lcd، tft lcd 7، 7 tft شاشة LVDS، 7 " tft شاشة، 7 بوصة tft شاشة، tft شاشة 7 بوصة LVDS،7 بوصة لمس TFT، 7 " tft touch lcd display، TFT 7 " مع CTP، 7 " CTP touch TFT، 7 " TFT CTP touch lcd.
