تفاصيل المنتج:
|
| الكلمات الرئيسية: | 6.86 بوصة نوع الشريط TFT | القرار: | 480 × 1280 |
|---|---|---|---|
| واجهة: | MIPI | دبابيس: | 40 دبابيس |
| شاشة لمسة: | اختياري | إضاءة السطح: | 800 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | اتجاه الرؤية: | كل زوايا الرؤية |
| الاتصال: | نوع الجهاز | درجة الحرارة التشغيل.: | –20 إلى +70 |
| امتثال: | متوافق مع REACH & RoHS | إصدار الشهادات: | ISO9001:2015 / ISO14000:2015 |
| إبراز: | 480 × 1280 بار TFT LCD,800 نيت بار TFT LCD,شاشة LCD TFT ذات الدرجة الصناعية,800nits Bar TFT LCD,Industrial grade Bar TFT LCD |
||
تحميل ورقة البيانات
حول هذا البندSFTO686XC-7108BN
شاشة TFT LCD ذات شريط 6.68 بوصة من الدرجة الصناعية بدقة 480 × 1280 بكسل ووضوح عالي 800 نيت ، مصممة لتوفير عرض واضح في ظروف إضاءة مختلفة.فيما يلي مقدمة مفصلة للمنتج:
مواصفات الشاشة:
الحجم: 6.68 بوصة، مناسبة للتطبيقات الصناعية مع مساحة محدودة.
الدقة: 480x1280 بكسل ، توفر عرض واضح للصورة والنص ، مناسبة للمناسبات التي تتطلب عرضًا عالي الدقة.
تقنية العرض:
يعتمد اعتماد تكنولوجيا TFT (ترانزستور الفيلم الرقيق) على ضمان استجابة سريعة وعرض عالية التباين ، مناسبة للصور الديناميكية ومقاطع الفيديو.
السطوع:
يضمن الوضوح العالي لـ 800 نيت رؤية واضحة في البيئات الصناعية المضيئة أو الظروف الخارجية.
اللون:
يدعم 16.7 مليون شاشة لون، قادرة على تقديم ألوان غنية وصور دقيقة.
نوع الواجهة:
يمكن أن توفر واجهة MIPI ، وهي واجهة سريلية عالية السرعة مناسبة لربط الأجهزة المحمولة وحدات العرض عالية الأداء.
زاوية النظر:
عادة ما يكون للكاميرات LCD TFT ذات الجودة الصناعية زاوية عرض واسعة ((نوع IPS) ، مما يضمن تجربة بصرية جيدة من زوايا مختلفة.
درجة حرارة العمل:
مصممة لتلبية المعايير الصناعية، قادرة على التشغيل المستقر على نطاق واسع من درجات الحرارة من -20 درجة مئوية إلى +70 درجة مئوية والتكيف مع مختلف البيئات القاسية.
الصمود:
تصميم متين للغاية ، مناسب للعمل دون انقطاع على مدار الساعة ، وضمان الاستقرار والموثوقية على المدى الطويل.
سيناريوهات التطبيق:
مناسبة لتطبيقات صناعية وتجارية مختلفة مثل الأتمتة الصناعية والمعدات الطبية ومراقبة حركة المرور ومراقبة الأمن ، إلخ.
خدمات مخصصة:
وفقًا لاحتياجات العميل ، يمكن توفير خدمات مخصصة ، بما في ذلك واجهات محددة وحجمها ووضوحها ، إلخ.
هذا الشاشة LCD TFT الصناعية 6.68 بوصة هو الخيار المثالي للتطبيقات الصناعية التي تتطلب عرضا واضحا في ظروف الإضاءة المختلفة بسبب دقة عالية،وخصائص زاوية مشاهدة واسعة.
الخصائص
| البند | المحتوى | الوحدة |
| نوع شاشة LCD | TFT | - |
| إظهار اللون | 16M | |
| اتجاه الرؤية | كل | الساعة |
| درجة حرارة العمل | -20~+70 | °C |
| درجة حرارة التخزين | -30~+80 | °C |
| حجم الوحدة | 66.6*181.0*46 | ملم |
| المنطقة النشطة ((W × H) | 60.19*16051 | ملم |
| عدد النقاط | 480×RGB×1280 | النقاط |
| تشغيل الكهرباء | 3.3 | V |
| الضوء الخلفي | 12-LEDs (الأبيض) | أجزاء |
| السطوع ((LCM) | 800 | cd/m2 |
| نقل البيانات | MIPI | - |
| نوع رابط LCM | AFC30-S40FCC-00 | 0.5PITCH 40pin |
| مركز التحكم بالشاحنة | FL7707 |
الرسم الميكانيكي
وصف الدبوس
| رقم البين | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | D0P | إدخال مسار بيانات MIPI (إيجابي) |
| 3 | D0N | إدخال مسار بيانات MIPI (سلبي) |
| 4 | الـ GND | الأرض |
| 5 | D1P | إدخال مسار بيانات MIPI (إيجابي) |
| 6 | D1N | إدخال مسار بيانات MIPI1 ((سلبي) |
| 7 | الـ GND | الأرض |
| 8 | CLKP | إدخال MIPI CLK (إيجابي) |
| 9 | CLKN | مدخل CLK MIPI (سلبي) |
| 10 | الـ GND | الأرض |
| 11 | D2P | إدخال مسار بيانات MIPI (إيجابي) |
| 12 | D2N | إدخال مسار بيانات MIPI 2 (سلبي) |
| 13 | الـ GND | الأرض |
| 14 | D3P | إدخال مسار بيانات MIPI3 ((إيجابي) |
| 15 | D3N | إدخال مسار بيانات MIPI 3 (سلبي) |
| 16-17 | الـ GND | الأرض |
| 18-19 | VCC-1V8 | إمدادات الكهرباء IO ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | دبوس إعادة التعيين العالمي. فعال منخفض للدخول إلى حالة إعادة التعيين. اقترح الاتصال مع دائرة إعادة التعيين RC للاستقرار. عادة سحب عالية. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | الـ GND | الأرض |
| 28-29 | ك | الضوء الخلفي |
| 30 | الـ GND | الأرض |
| 31 | VGL/NC | NC |
| 32-33 | الـ GND | الأرض |
| 34 | VGH/NC | NC |
| 35-36 | أ | طاقة الضوء الخلفي |
| 38-39 | VDD-3V3 | إمدادات الطاقة ((3.3 ~ 3.6 فولت) |
| 40 | VCOM/NC | NC |
الدرجات القصوى المطلقة
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | - | V |
| البوابة على فولتاج إمدادات الطاقة | VGH | - | 15 | - | V | |
| إغلاق البوابة على فولتاج مصدر الطاقة | VGL | - | -11 | - | V |
الخصائص الكهربائية ((Vss=0V,Ta=25°C)
| المعلم | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| إمدادات الطاقة | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| إمدادات الطاقة | الـ IOVCC | Ta=25°C | - | 1.8 | - | V | |
| الجهد المدخل | (هـ) (هـ) | فيروس نقص المناعة | VIOVCC=1.8 فولت | 0.8VIOVCC | - | VIOVCC | V |
| | VIL | VIOVCC=1.8 فولت | 0 | - | 0.2VIOVCC | V | |
مواصفات الضوء الخلفي LED ((VSS=0V ،Ta=25°C)
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| فولتاج التزويد | - | - | - | 9.6 | - | V | |
| تيار التوريد | إذا | - | - | 240 | - | mA | |
| التيار الأمامي | عادي | ipn | سلسلة 3 رقائق × 4 | - | - | mA | |
| الضباب | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | الساعات | |

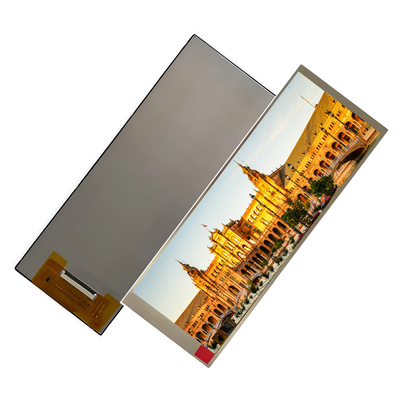

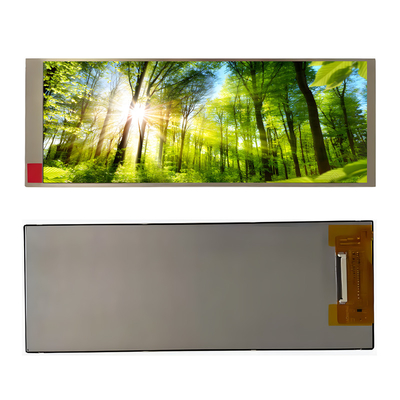

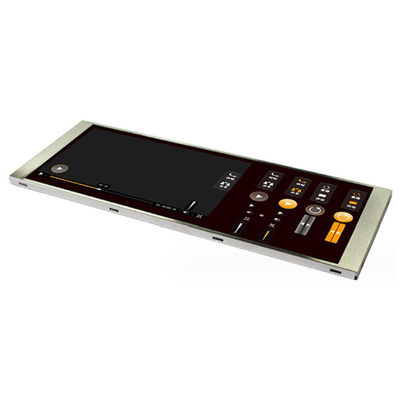

صورة المنتج
