تفاصيل المنتج:
|
| الكلمات الدالة: | شريط نوع LCD 3.9 بوصة RGB | شاشة لمسية: | مع لوحة تعمل باللمس بالسعة CTP |
|---|---|---|---|
| القرار: | 480 × 128 | واجهه المستخدم: | RGB |
| إضاءة السطح: | 500 شمعة / م 2 (قمل) | دبابيس: | 40 دبابيس |
| اتجاه الرؤية: | 12:00 | اتصال: | نوع موصل ZIF / توصيل |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | وحدة TFT LCD من النوع الشريطي,وحدة TFT LCD مقاس 3.9 بوصة,480x128 شريط نوع TFT LCD |
||
عرض أفقي 3.9 بوصة 480 * 128 TFT ،شاشة TFT LCDRGB 3.9 بوصة
مواصفات المنتج:
1. وحدة TFT LCD SF-TO390YH-8960A-CT هي 3.9 بوصة قطري 480xRGBx128 شريط ألوان كامل من نوع TFT.
2. تدعم هذه الوحدة واجهة RGB 24 بت.تبلغ أبعاد الوحدة النمطية 105.5x40.64x5.28 مم وحجم المنطقة النشطة 95.04x25.34 مم ؛
3. تم دمج SF-TO390YH-8960A-CT مع وحدة التحكم ST7282A على الوحدة النمطية ، ويتراوح جهد الإمداد المنطقي من 2.6 فولت إلى 3.3 فولت.الوحدة مع سطوع سطح 500cd / m2 (nits) ، يمكن تشغيل وحدة شاشة LCD هذه في درجات حرارة تتراوح من –20 درجة مئويةإلى +70℃.
4. يمكن أن تكون شاشة TFT LCD مقاس 3.9 بوصة ذات تصميم مخصص مع شاشة تعمل باللمس مقاومة وشاشة تعمل باللمس بالسعة.
| عنصر المعلومات العامة | محتويات |
| حجم شاشة LCD (قطري) | 3.9 بوصة TN |
| هيكل الوحدة | شاشة TFT + PCAP |
| نوع شاشة ال سي دي | TFT / الإرسال |
| وضع شاشة LCD | عادة أسود |
| اتجاه العرض الموصى به | 00:00 |
| حجم الوحدة (W × H × T) | 105.5x40.64x5.28 ملم |
| منطقة نشطة (W × H) | 95.04 × 25.34 ملم |
| عدد البكسل (الدقة) | 480RGB × 128 بكسل |
| درجة البكسل (W × H) | 0.135 × 0.135 ملم |
| نوع واجهة الوحدة النمطية | 24 بت واجهة RGB |
| سائق IC | ST7282A |
| أرقام اللون | 16.7 مليون |
| نوع الإضاءة الخلفية | الصمام الأبيض |
مزايا المنتج:
1.نسبة العرض إلى الارتفاع السائدة للوحة TFT LCD في السوق هي 4: 3 أو 16: 9.ولكن بالنسبة لبعض التطبيقات ، سيكون شكل شريط لوحة العرض أفضل بكثير من الشكل السائد الحالي 4: 3 أو 16: 9 لعرض المعلومات المطلوبة.
2.نحن نقدم أحجام مختلفة من نوع الشريط TFT (شاشة LCD ذات شريط ممتد) بما في ذلك أحجام 3.9 بوصة و 4.6 بوصة و 5.2 بوصة.من أجل تلبية متطلبات العملاء خاصة للتطبيقات الصناعية.
3. نقوم بتطوير المزيد من الحلول المشتقة من هذا النوع الشريطي TFT على النحو التالي: 1- مع ثقب لولبي في خيار إصدار الإطار.2- مع لوحة تعمل باللمس بالسعة أو خيار لوحة اللمس المقاومة.3- خيار إصدار High Brightness.
4.أداء عرض ممتاز للون الخلفية ، والإضاءة ، وزاوية الرؤية ، والشدة ، إلخ.
5. درجة حرارة واسعة أعلى من -20℃إلى +70℃ومستوى جودة عالي للتطبيقات الصناعية.
6. حل بأسعار تنافسية بجودة جيدة بين نفس الأنواع في صناعة شاشات الكريستال السائل.
7.سهل التركيب وسهل الصيانة.
التطبيقات:
يمكن استخدام وحدة LCD هذه في الأنظمة المدمجة والأجهزة الصناعية والأمن والمعدات المحمولة التي تتطلب عرضًا بجودة عالية وصورة ملونة.تعتبر شاشات SAEF Bar Type TFT-LCD مثالية للمعدات الصناعية وتطبيقات السيارات ونظام الخادم ونظام نقاط البيع وشاشات عرض المعلومات الديناميكية وشاشة الإعلانات.
عرض أفقي 3.9 بوصة 480 * 128 TFT ،شاشة TFT LCDRGB 3.9 بوصة رسم المنتج

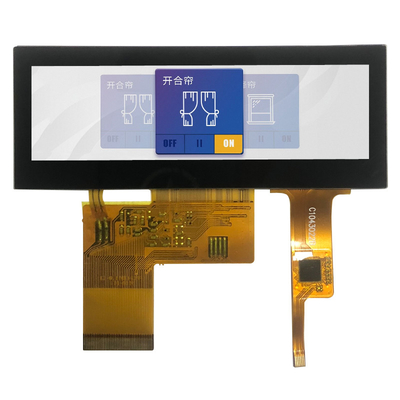

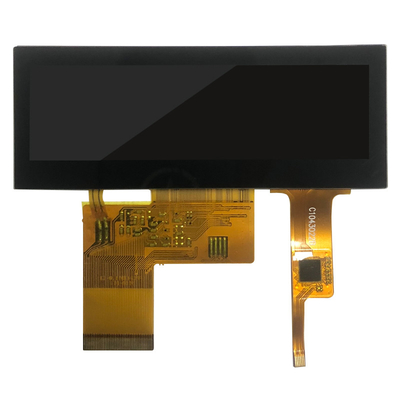

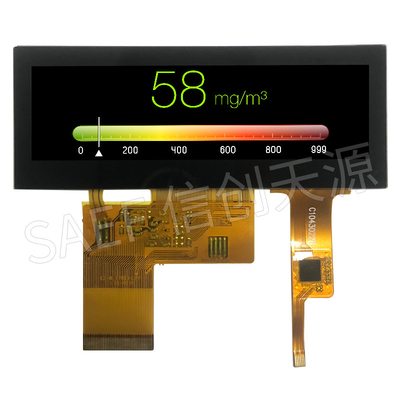

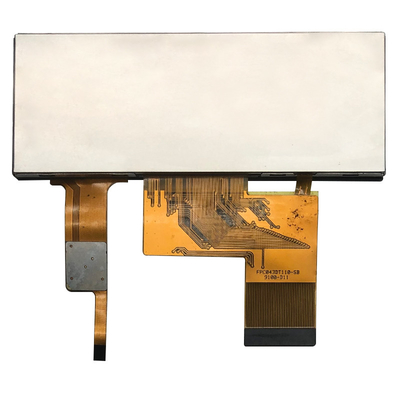

عرض أفقي 3.9 بوصة 480 * 128 TFT ،شاشة TFT LCDRGB صورة المنتج 3.9 بوصة
محطات الإدخال / الإخراج
Pin1 ، VBL- كاثود LED للإضاءة الخلفية
Pin2 ، VBL + الخلفية LED الأنود.
Pin3 ، أرض نظام GND
مصدر طاقة Pin4 ، VCC للتشغيل المنطقي
Pin5 ~ 12 ، R0 ~ R7 ناقل البيانات
Pin13 ~ 20 ، G0 ~ G7 ناقل البيانات
Pin21 ~ 28 ، B0 ~ B7 ناقل البيانات
Pin29 ، أرض نظام GND
Pin30 ، إشارة ساعة CLK بكسل
Pin31 ، عرض DISP تشغيل / إيقاف التحكم
Pin32 ، إشارة المزامنة الأفقية HSYNC
Pin33 ، إشارة التزامن الرأسي VSYNC
Pin34 ، DEN Data تمكين ملاحظة: سحب داخلي ضعيف منخفض
Pin35 ، NC لا يوجد اتصال
Pin36 ، أرض نظام GND
Pin37، XR (NC) إشارة الجانب الأيمن من TP
Pin38 ، YD (NC) إشارة الجانب السفلي من TP
Pin39، XL (NC) إشارة الجانب الأيسر من TP
Pin40 ، YU (NC) إشارة الجانب العلوي من TP
