تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة شاشة TFT LCD | القرار: | 480×640 نقطة |
|---|---|---|---|
| سائق IC: | ILI9806E أو ST7701 أو ما يعادلها | شاشة لمسة: | بدون شاشة لمسة (يمكن تخصيصها) |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | مجاني(80/80/80/80) |
| مخطط خافت.: | 50 ((W) × 69.2 ((L) × 2.35 ((T) mm | المنطقة النشطة: | 43.20 × 57.60 ملم |
| واجهة: | RGB (قابل للتخصيص) | الاتصال: | نوع موصل FPC |
| الرقم السري: | 40 دبابيس (قابلة للتخصيص) | إضاءة السطح: | 260 شمعة/م2 (نيت) |
| مصدر التيار: | 3.2 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة 480x640 شاشة TFT LCD,تصل إلى 2.8 بوصة شاشة TFT LCD,IPS 2.8 بوصة TFT شاشة RoHS |
||
2.8 بوصة 480x640 الدقة العالية IPS نوع زاوية مشاهدة كاملة TFT LCD عرض الوحدة
2.8" TFT 480x640, TFT LCD 2.8 بوصة
هذا المنتج هو شاشة عرض عالية الدقة PPI بحجم قطري 2.8 بوصة و دقة 480x640. الشاشة بأكملها أكثر وضوحًا وأكثر حساسية. بالإضافة إلى ذلك ،يستخدم تكنولوجيا العرض الكاملة IPS لجعل هذا المنتج مناسب لبعض التطبيقات الراقية.
SF-TO280PY-8990B-N وحدة TFT LCD هي 2.8 ′′ بوصة شعبة الحجم وضع صورة 480x640 عالية الدقة كاملة الألوان، SF-TO280PY-8990B-N وحدة LCD تدعم واجهة RGB.الواجهة قابلة للتخصيص. نموذج SF-TO280PY-8990B-N يحتوي على أبعاد الوحدة من 50 ((W) x 69.2 ((L) x 2.35 ((T) mm وحجم المنطقة النشطة من 43.20 x 57.60 mm. SF-TO280PY-8990B-N متكاملة مع ILI9806E ،أو ST7701 أو جهاز التحكم في وحدة تحكم IC المتساوية على الوحدة، وتتراوح جهد إمداده المنطقي من 2.6 فولت إلى 3.4 فولت. القيمة النموذجية هي 3.2 فولت. ضوء السطح هو 260 cd / m2 (Nits). هذا النموذج لديه درجة حرارة تشغيل عند -20 إلى 70 درجة ،ودرجة حرارة التخزين عند -30 إلى 80 درجة.
تم استخدام هذا النموذج على نطاق واسع في محطة POS ، قارئ النقد ، الأنظمة المضمنة ، الأتمتة ، GPS ، المعدات الطبية ، الأجهزة الصناعية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
المواصفات الميكانيكية:
| البند | المواصفات | الوحدة |
| حجم العرض | 2.8 | بوصة |
| الأبعاد الخارجية | 50*69.2*235 | ملم |
| مركز التحكم بالشاحنة | ILI9806E-2C | - |
| نوع الواجهة | RGB | قليلاً |
وصف الرمز:
| رقم الهاتف | الرمز | الوظيفة |
| 1 | مصباح LED | الضوء الخلفي LED ((كاثود) |
| 2 | LED+ | الضوء الخلفي LED ((الأنود) |
| 3 | الـ GND | الأرض |
| 4 | VDD | إمدادات الطاقة 2.8 فولت |
| 5- 12 | DB0-DB7 ((B0-B7) | البيانات الزرقاء RGB |
| 13-20 |
DB8-DB15 ((G0-G 7) |
بيانات RGB الخضراء |
| 21-28 |
DB16-DB23 ((R0-R 7) |
البيانات الحمراء RGB |
| 29 | الـ GND | الأرض |
| 30 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB |
| 31 | VDD | إمدادات الطاقة 2.8 فولت |
| 32 | HSYNC | إشارة مزامنة خطية لتشغيل واجهة RGB |
| 33 | VSYNC | إشارة مزامنة الإطار لعملية واجهة RGB |
| 34 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 35 | NC | NC |
| 36 | الـ GND | الأرض |
| 37 | CS | الشريحة تحديد دبوس الإدخال |
| 38 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 39 | الـ SCL | ساعة واجهة SPI |
| 40 | الـ SDA | إشارة المدخلات المتسلسلة |
2.8 " TFT 480x640، TFT LCD 2.8 بوصة الرسم

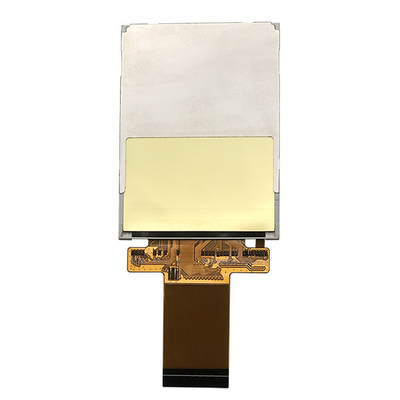

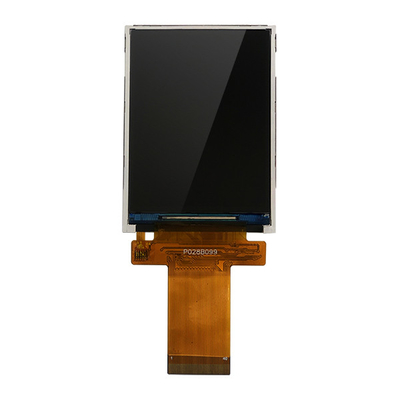

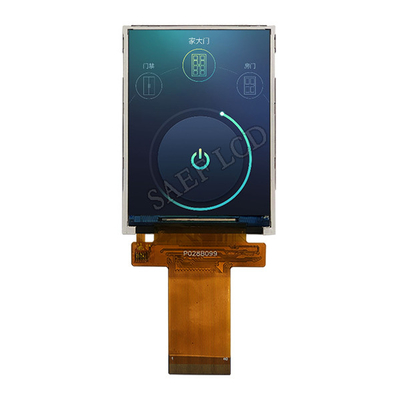

2.8" TFT 480x640, TFT LCD 2.8 بوصة صورة المنتج
